1978XLH1000 クランク芯だし・スラスト調整

今日は修理依頼のアイアンスポーツ、クランク回りの作業のお話。


前回タイミングギア回りのクルクルチェックを終え、クランク組み付け。
フライホイールスラストワッシャーは状態が良かったのでそのまま使います。


コンロッドビッグエンドベアリングローラーも前回選択済み

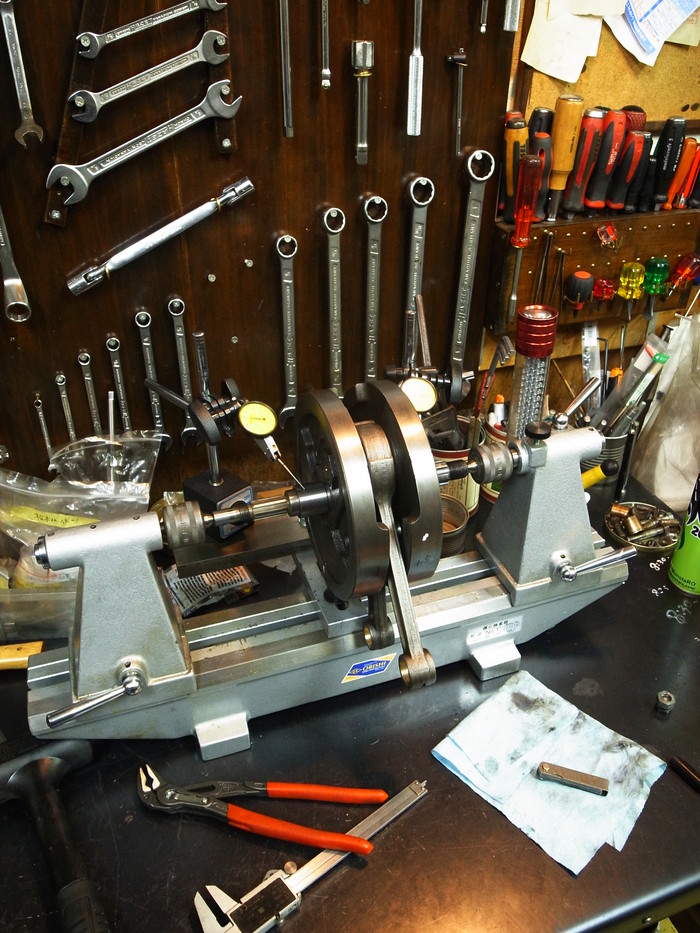

クランク芯だし。
スプロケット側0.02mm ピニオン側0.01mm
今回は変な癖が付いていて苦労しました。ここぐらいが限界です。


コンロッドのスラスト量は0.3mm
でクランクはO.K



スプロケットシャフトベアリングを組みます。

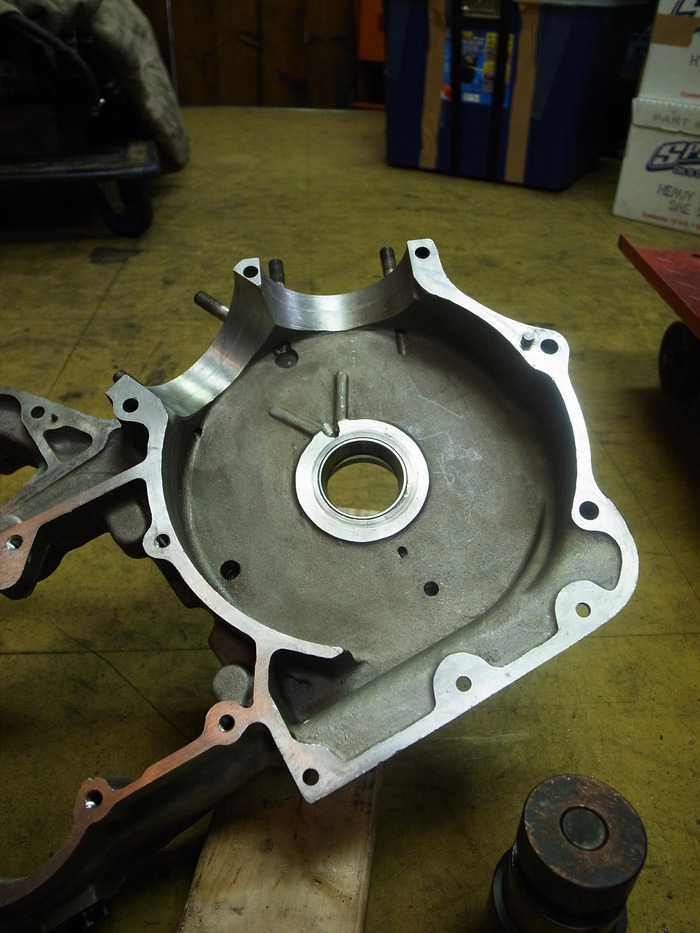

まずレースをケースに圧入。


冶具を取り付けスラスト量チェック。
2.61mmのシムをいれスラスト量0.05mm。




スラスト量(エンドプレイ)が決まったところでクランクにベアリングを圧入し、クランクケース仮組み。
トゥルントゥルント良い回りです。
