1947FL1200 タイミングギア周り

今日はIさんのナックルヘッド・タイミングギア周りのお話。
前回カムブッシュの交換作業が終わり、その続き。

1947FL1200 タイミングギア周り_a0248662_23299.jpg


1947FL1200 タイミングギア周り_a0248662_2322525.jpg

1947FL1200 タイミングギア周り_a0248662_2323786.jpg

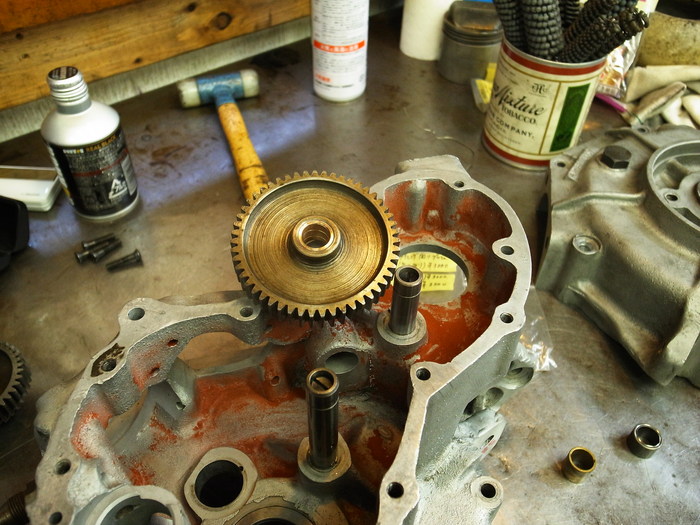

まずは段付きに減っていたサーキットブレーカーギアシャフト、アイドラーギアシャフト交換。

1947FL1200 タイミングギア周り_a0248662_2325084.jpg
1947FL1200 タイミングギア周り_a0248662_233136.jpg
1947FL1200 タイミングギア周り_a0248662_2331215.jpg
1947FL1200 タイミングギア周り_a0248662_2332346.jpg

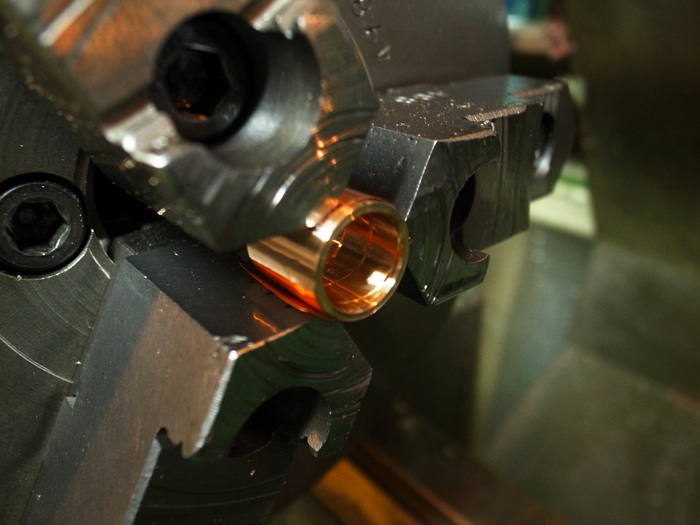

アイドラーギアシャフトブッシュはシャフトを交換してもガタがあったのでブッシュ製作、交換。
サーキットブレーカーギアブッシュは状態が良くそのまま。


1947FL1200 タイミングギア周り_a0248662_2381028.jpg

カムギアシャフトのスラスト量は1.4mmの厚みのシムを入れ、スラスト量0.15mmに。

1947FL1200 タイミングギア周り_a0248662_2333995.jpg

でここからはピニオンシャフトのお話。

1947FL1200 タイミングギア周り_a0248662_2335966.jpg
1947FL1200 タイミングギア周り_a0248662_2341485.jpg
1947FL1200 タイミングギア周り_a0248662_2342666.jpg

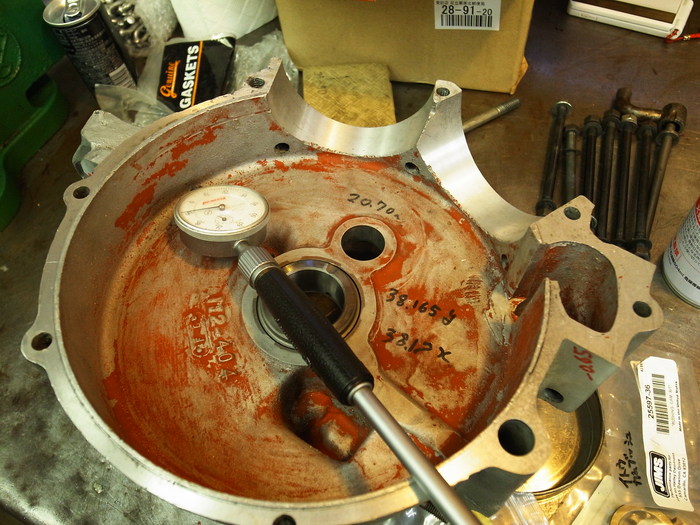

ピニオンシャフトベアリングレースはRテックさんでスプロケット側、タイミング側のラインを出しラッピング済み。ピニオンシャフトブッシュもついでにラインを出し製作してもらいました。

ピニオンシャフトベアリングレース38.12mm ピニオンシャフト径25.395mm ローラーサイズSTDで6.35mm でクリアランス0.03mm

1947FL1200 タイミングギア周り_a0248662_2344782.jpg

もともと付いていたピニオンシャフトベアリングのローラーケージ(純正)のものが虫食いがあったので新品シフトン製のものにかえたものの、精度が悪くローラーを入れシャフトを挿すと渋くなってしまいました・・・。
とりあえず元々付いていたものでチェック。いやいや困ったものだ。

1947FL1200 タイミングギア周り_a0248662_235733.jpg
1947FL1200 タイミングギア周り_a0248662_2351988.jpg
1947FL1200 タイミングギア周り_a0248662_2353133.jpg

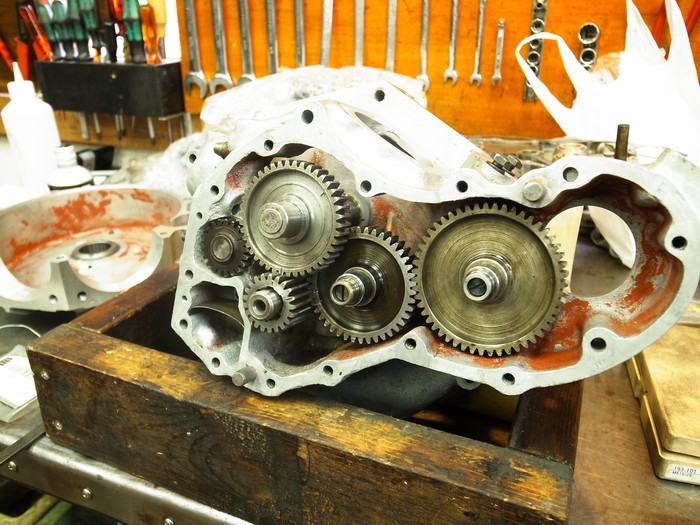

カムギア、アイドラ、サーキットブレーカーギア、ピニオンシャフト&ギア、ローラー、ガスケットを組み付け。回りっぷりチェック。
引っかかるところや渋くなるところ無くO.K。

1947FL1200 タイミングギア周り_a0248662_2354610.jpg

タペットのチェック。

1947FL1200 タイミングギア周り_a0248662_2355672.jpg

1947FL1200 タイミングギア周り_a0248662_236891.jpg

タペット径とタペットガイド計測。
クリアランス0.05mm~0.06mm タペットの距離が長いナックルさんはこのぐらいのクリアランスで問題ないだろうということでO.K。

1947FL1200 タイミングギア周り_a0248662_2361913.jpg

タペットローラーのクリアランスは0.02mm~0.03mmで問題無し。
このあたりは以前に交換されていたのでしょう。

というわけでタイミングギア回りのチェックごとが終わり次回はクランク回り。
