2016年 02月 17日

1978XLH1000 トランスミッション調整

今日は修理依頼のアイアンスポーツ、トランスミッションの調整ごと。

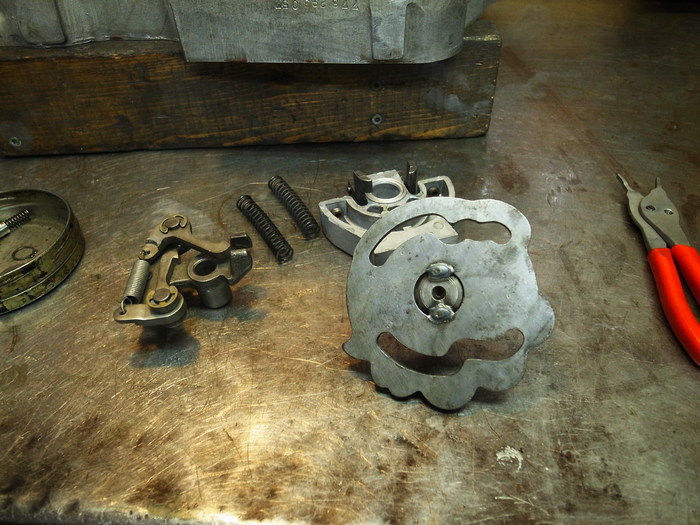

まずはシフター位置調整。

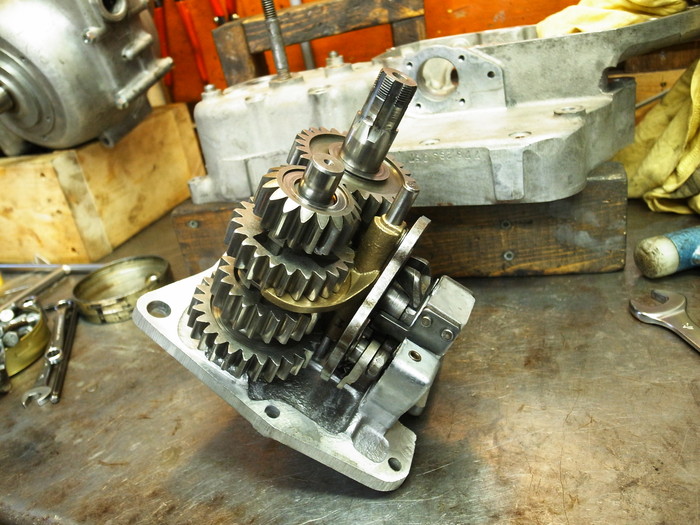

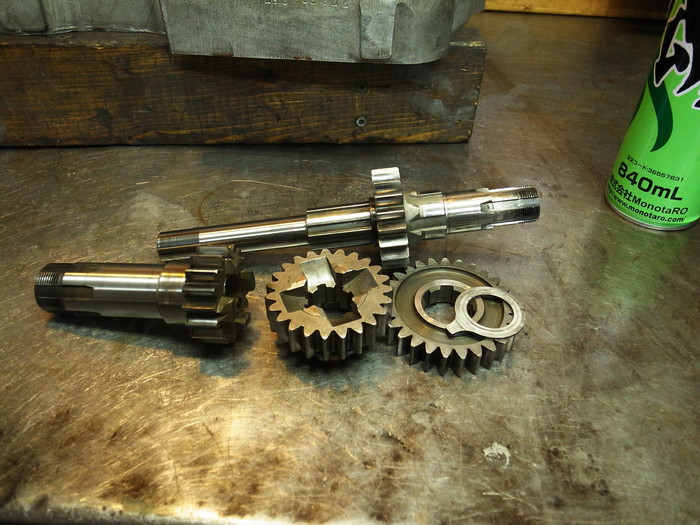

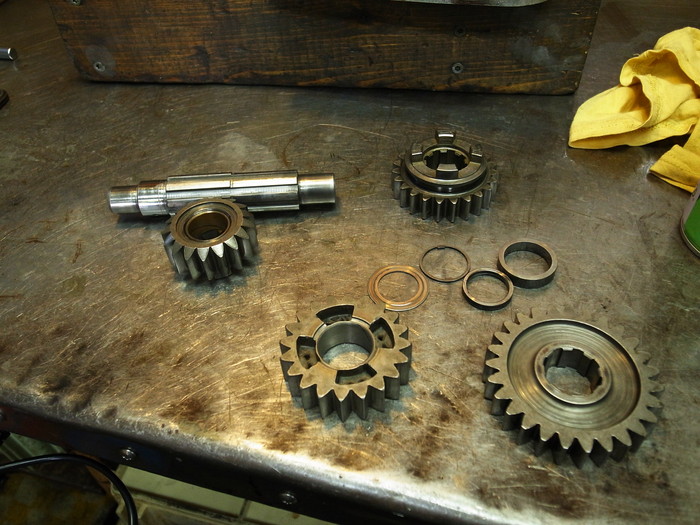

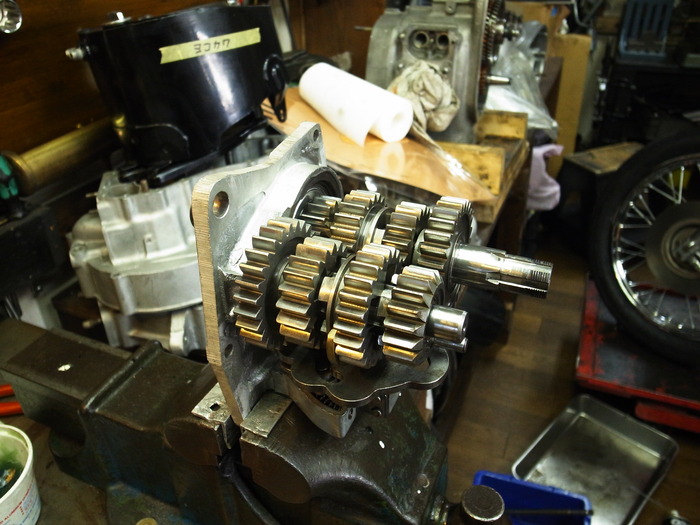

メインシャフト、カウンターシャフト、シフター周り徹底清掃。

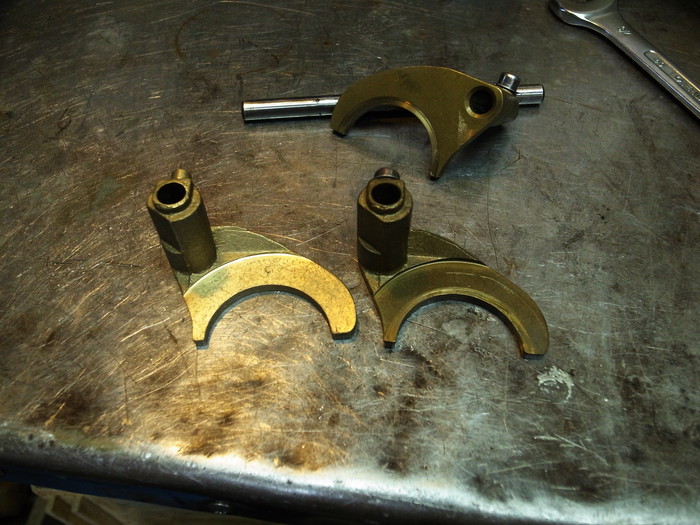

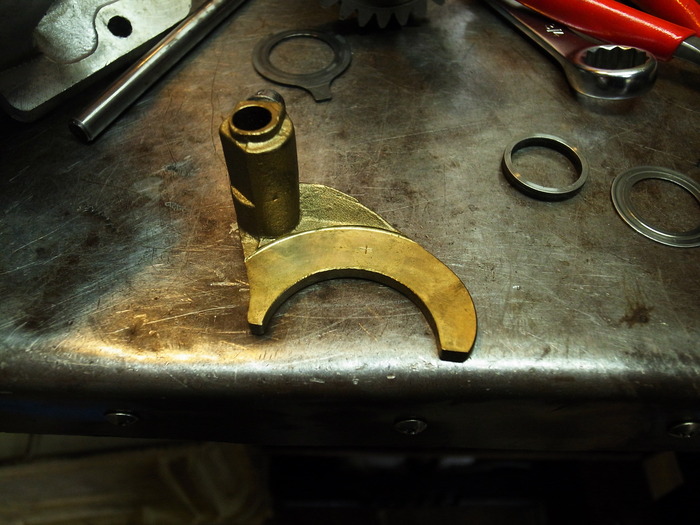

もともとカウンター側に付いていたシフターフォークは大分減っていたので交換。
加工しないと付かない社外の物はやめ、純正NOSものを使います。


組み付けシフト位置チェック。

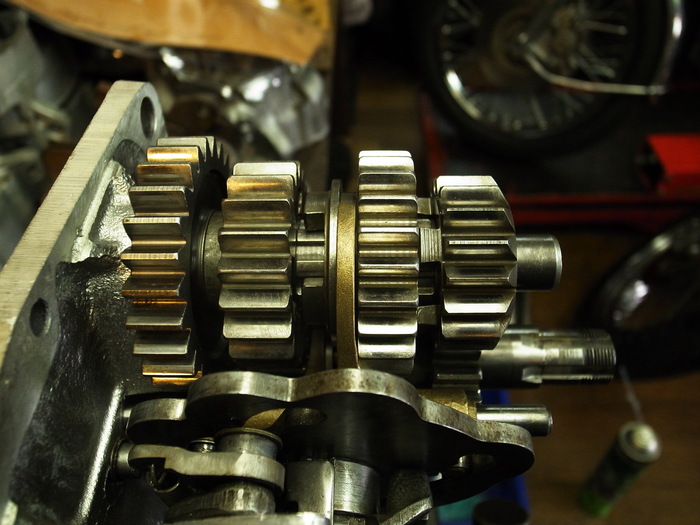

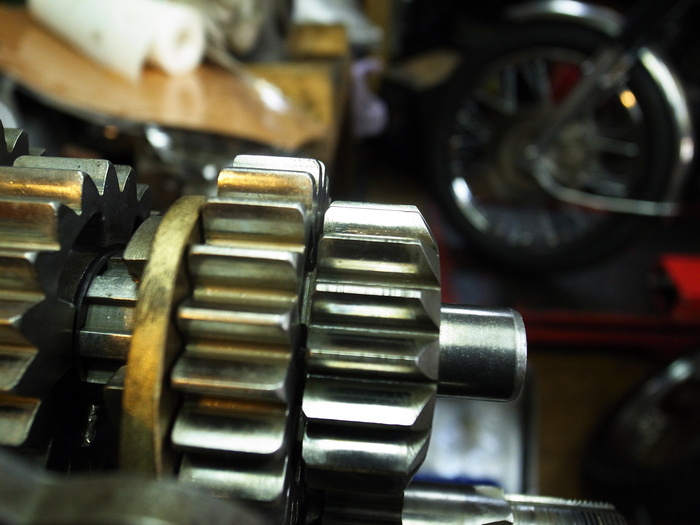

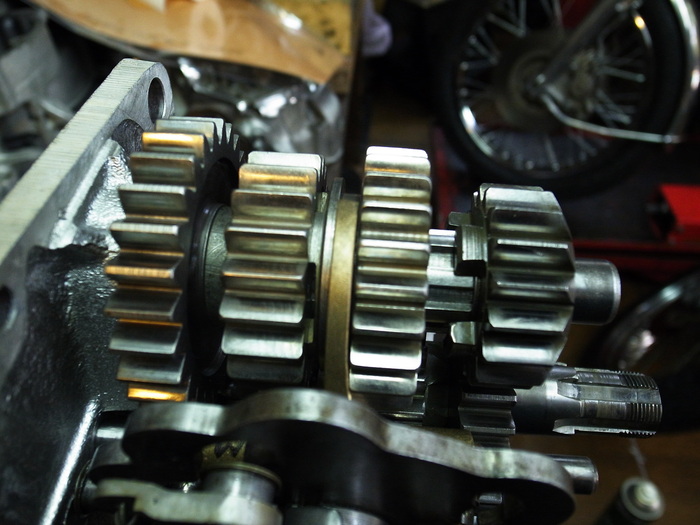

まずはカウンターシャフト2速位置チェック。(2ndギアと3rdギアのドッグ結合)
ドッグギアの入りっぷりが少々悪い。


シフターフォークをSTDサイズから+.020”のものに交換。
(フォークの距離が変わります。)

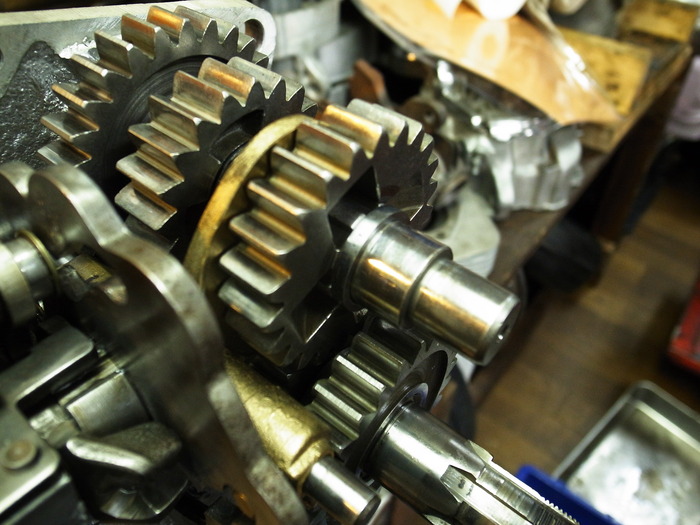

2速のギア位置O.K。

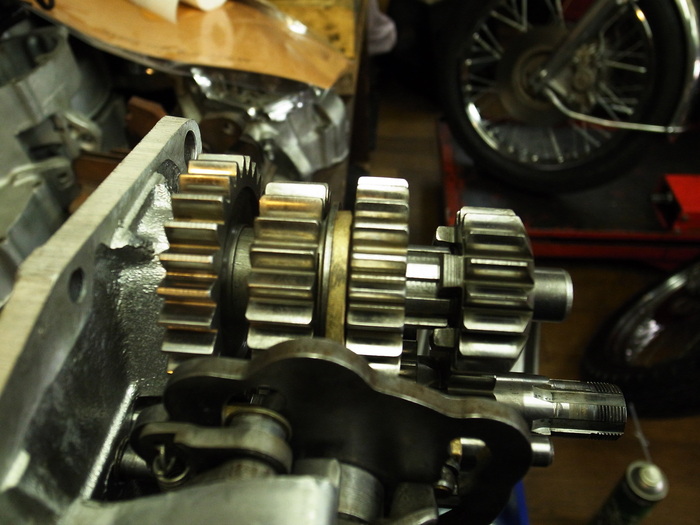

2速のギア位置がでてシフターフォークサイズが決まったところで、シムの厚みで1STギア位置を調整します。


1stギアO.K

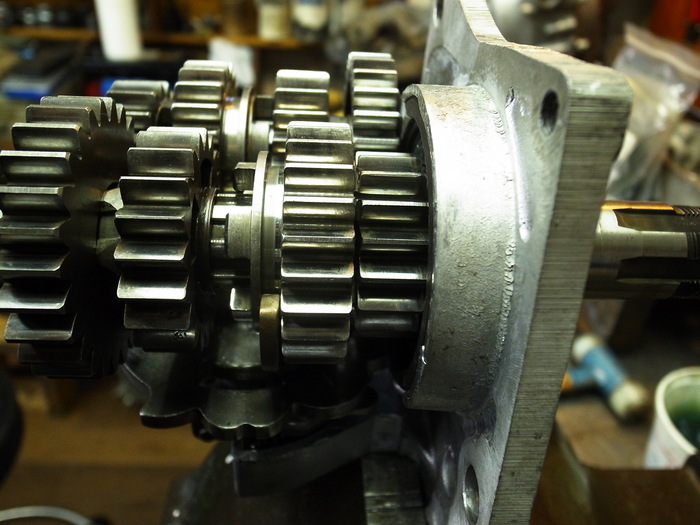

こちらはメインシャフト側、3速・4速。
もともと付いていた+.020”サイズのシフターフォークでO.K。

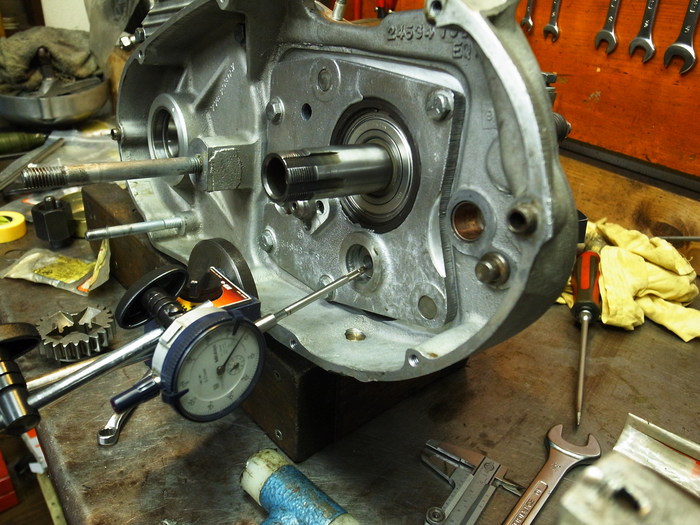

シフター位置が決まり、次はメイン・カウンターそれぞれのスラスト調整。






まずはメインシャフト側から。

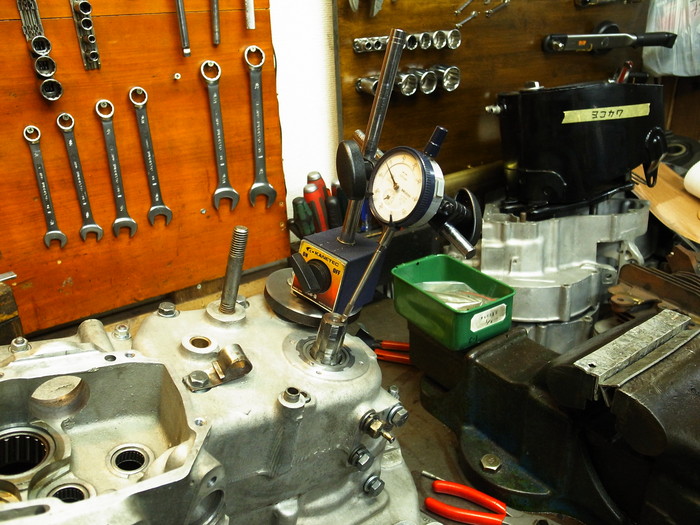

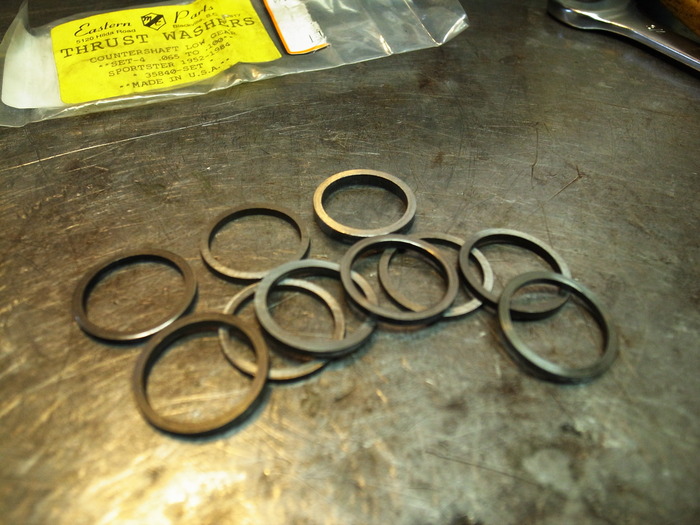

大量のスラストシムから適正の厚みのシムを選択。
スラスト量0.2mmに。



カウンターシャフト
こちらも同じくシム調整しスラスト量0.15mm。






1964XLCH900

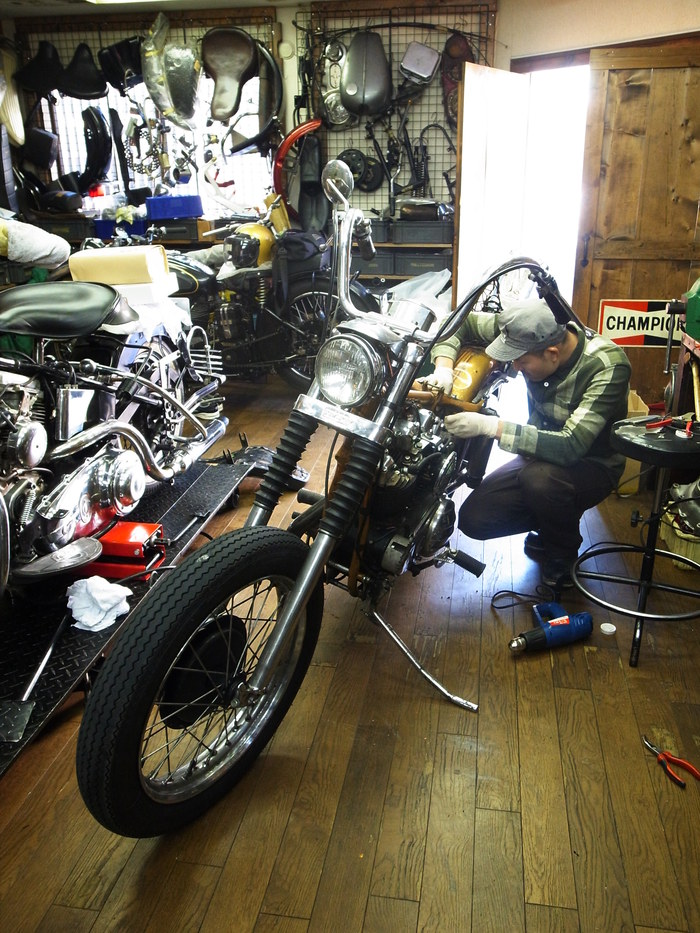

以前、配線引きなおしをしたSさんのアイアンスポーツ。
配線を少々手直し。

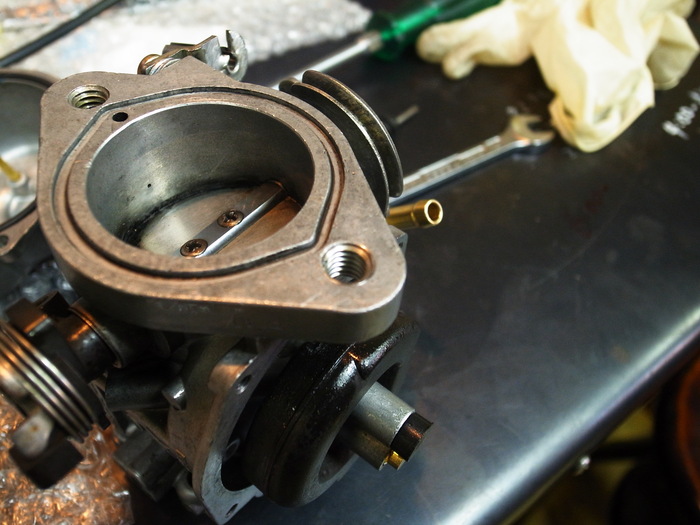

ベンディックスキャブからケイヒンバタフライにコンバート予定のためケイヒンキャブ周りの手直し作業。

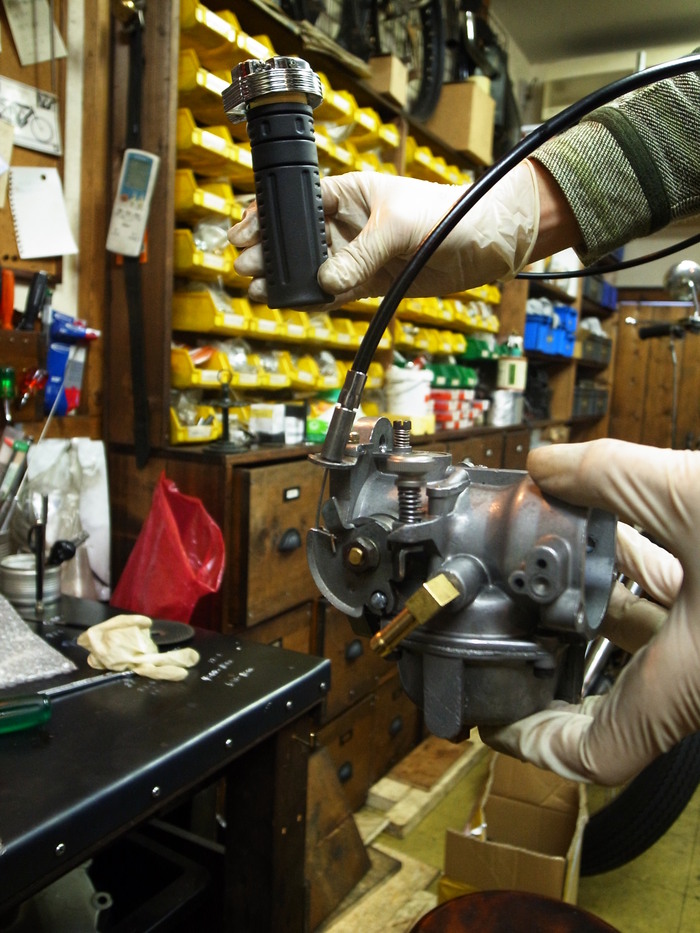

まず、使うスロットルケーブルに合わせ、ケーブルフィッティング製作。
インナーケーブルの長さの調整はいらず良かったです。(同じケイヒンバタフライキャブでも年式によりケーブルの長さが異なる)



マウントスタッドの目螺子がなめていたのでヘリサート加工。

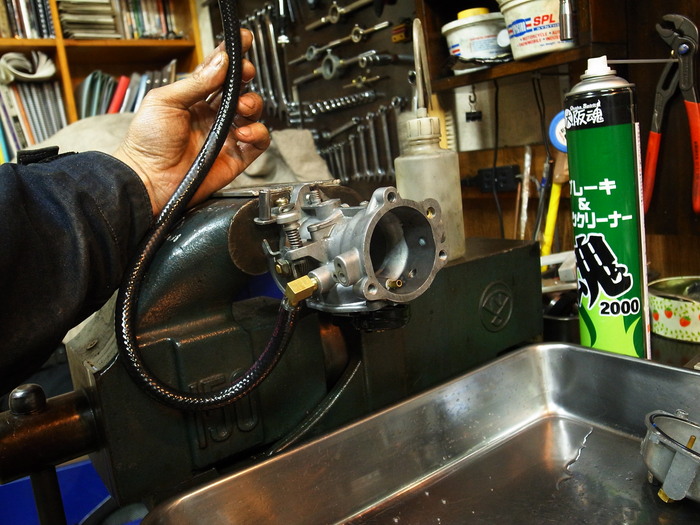

フロートレベルチェック&漏れチェック。
加速ポンプダイアフラムが駄目だったので交換。

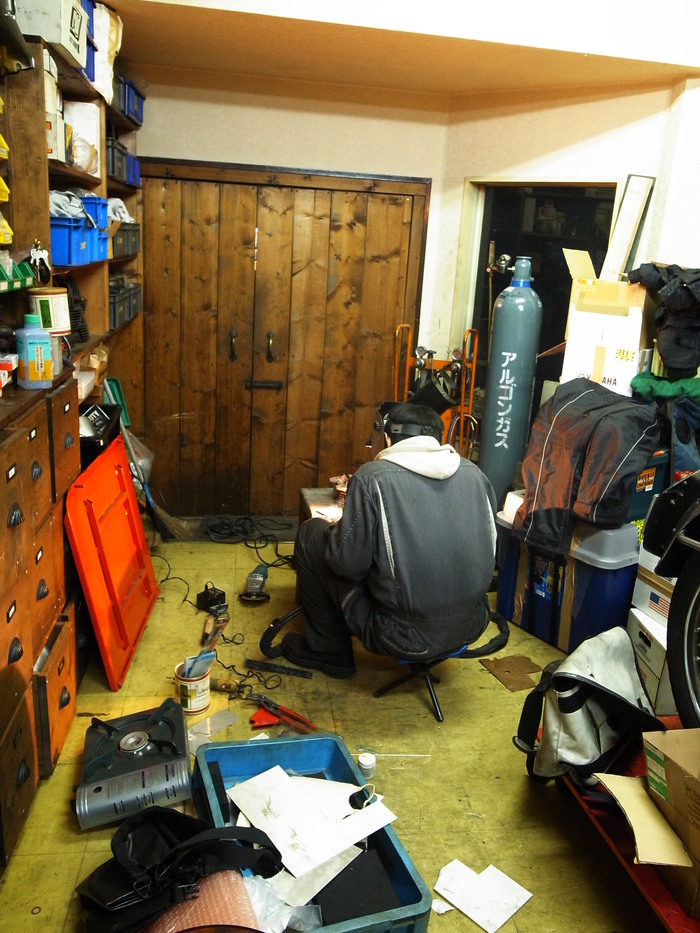

夜はE本氏がブツブツいいながら溶接作業。
そんなこんなで夜が更けていきます。
