1978XLH1000 T/Mメインシャフトベアリング

今日は修理依頼のアイアンスポーツ・トランスミッションのメインベアリングのお話。

1978XLH1000 T/Mメインシャフトベアリング_a0248662_933995.jpg
1978XLH1000 T/Mメインシャフトベアリング_a0248662_93493.jpg

アイアンのライトサイド・メインシャフトベアリングはバラのニードルローラー。
ここのベアリングレースは寸法はよかったものの虫食いがありレース交換。

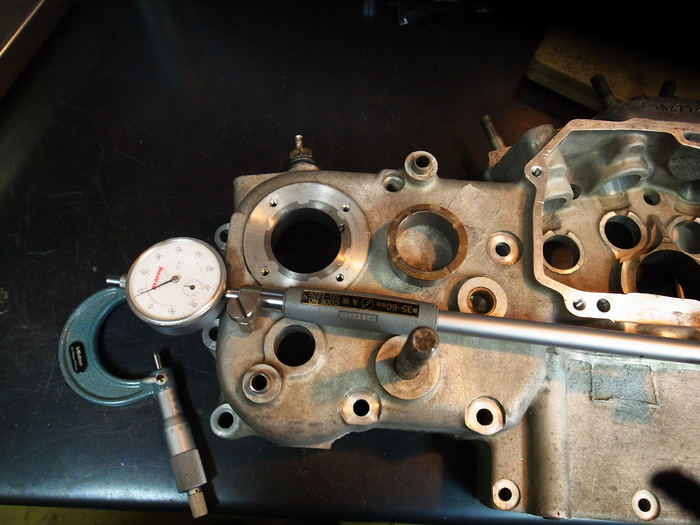

レース抜き取り、ケース側内径計測。楕円など無く良好。
STDサイズのベアリングレースでいけます。(ベアリングレース外輪のオーバーサイズもある)

1978XLH1000 T/Mメインシャフトベアリング_a0248662_94767.jpg
1978XLH1000 T/Mメインシャフトベアリング_a0248662_941679.jpg
1978XLH1000 T/Mメインシャフトベアリング_a0248662_942793.jpg

1978XLH1000 T/Mメインシャフトベアリング_a0248662_944144.jpg

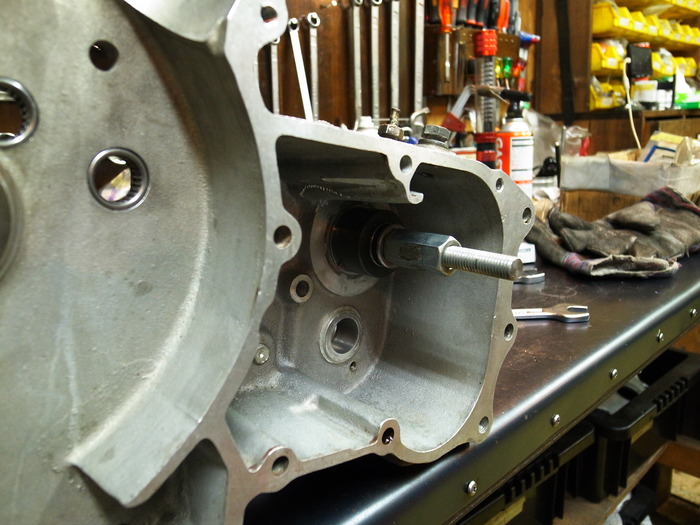

冶具を使いベアリングレース圧入。
ついでにカウンターシャフトのベアリングも圧入。
使ったレースはJIMS製のSTDサイズ。圧入し内径が縮んだのでラッピングが必要です。


1978XLH1000 T/Mメインシャフトベアリング_a0248662_945589.jpg

1978XLH1000 T/Mメインシャフトベアリング_a0248662_95899.jpg

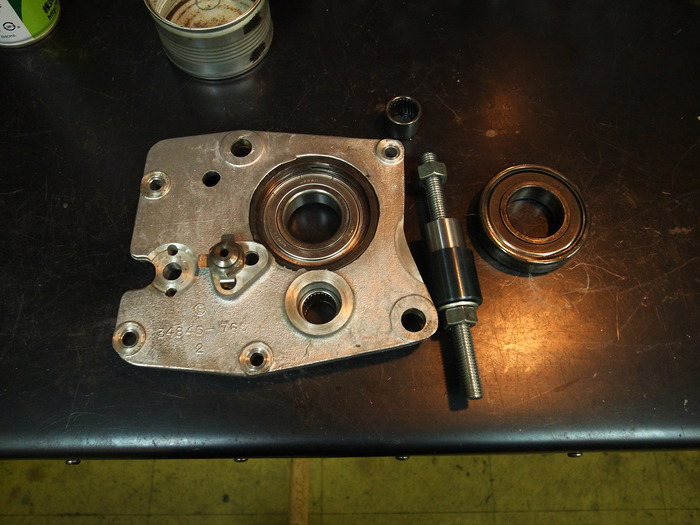

というわけでトラップドア(レフトサイドのメンシャフト・カウンターシャフトのベアリング交換)


1978XLH1000 T/Mメインシャフトベアリング_a0248662_952060.jpg
1978XLH1000 T/Mメインシャフトベアリング_a0248662_953177.jpg

ラインを出しラッピングし内径拡大。
メインシャフト径25.17mm、STDローラーサイズ3.97mm レース径を33.14mmまで拡大しクリアランス0.03mmに。


1978XLH1000 T/Mメインシャフトベアリング_a0248662_954458.jpg

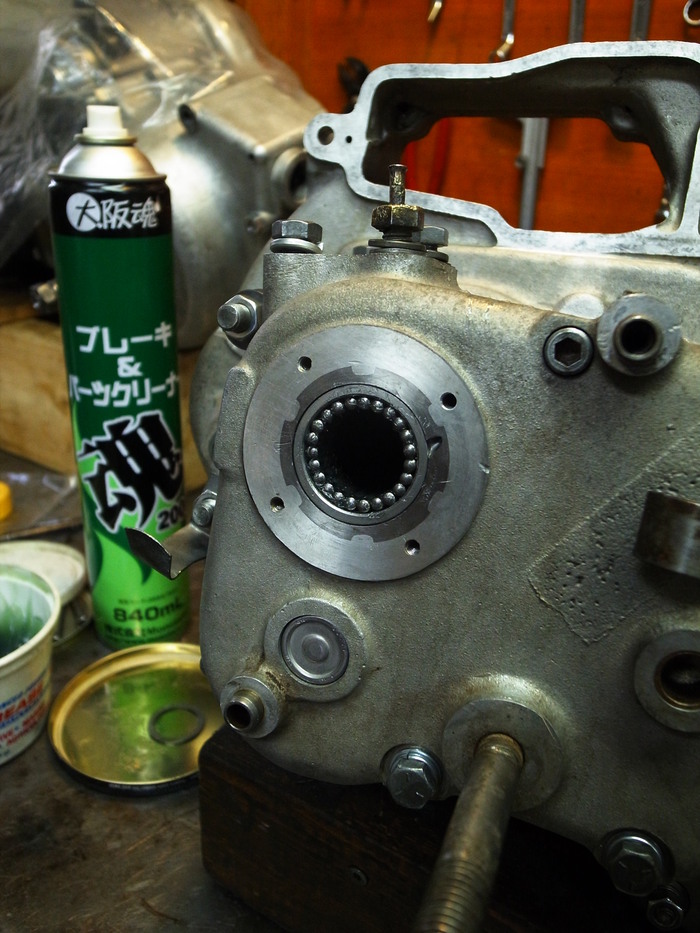

このベアリングケージが入ずローラーが隣り合わせで組むベアリングはなかなか面倒で、たとえばレース33.13mm(クリアランス0.02mm)だとSTDローラー23本が全部組み込むことができなくなります。
オーバーサイズのローラーを組む場合も同じで、適正クリアランスにしようとすると、すべてのローラーが入りず、23本すべてのローラーを入れようとするとクリアランスが大きくなってしまいます。
つまり、レースを入れ替え、レース径33.14mmにしてSTDローラーの組み合わせでクリアランス0.03mmにするのが、ベストも状態です。
