1978XLH1000 コンロッド・スモールエンドブッシュ

今日は修理依頼のアイアンスポーツ・スモールエンドブッシュのお話。

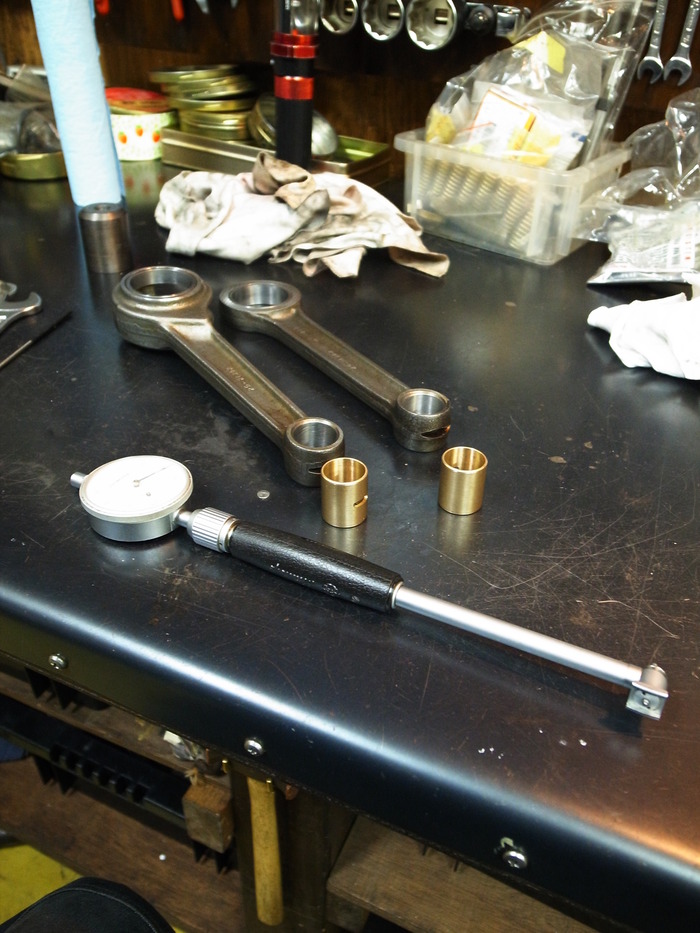

スモールエンドホールは楕円なく問題無し。

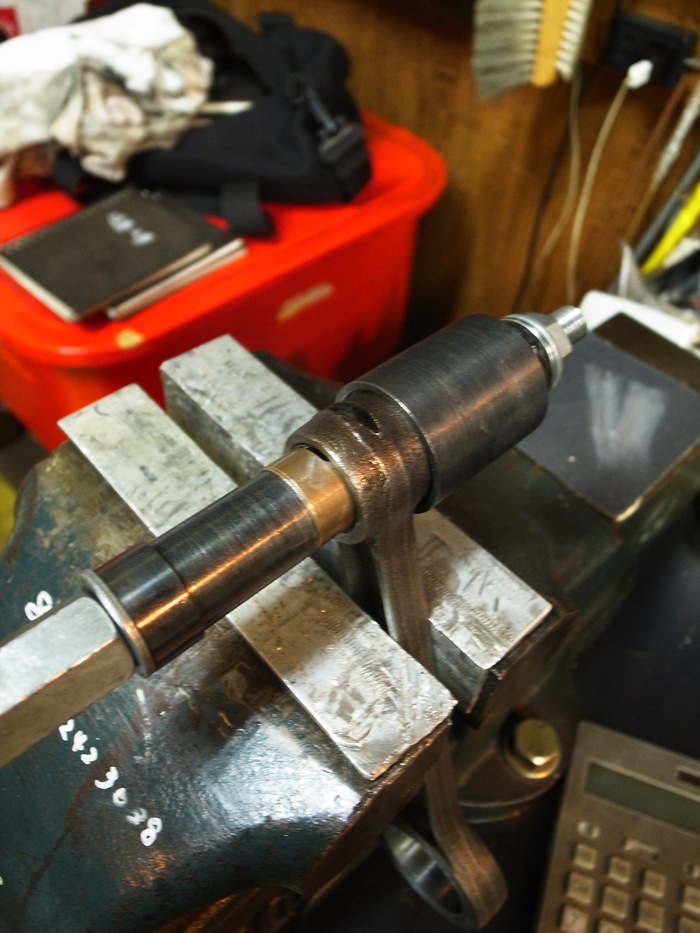

使うブッシュJIMS製のSTDサイズ。 コンロッドとの嵌め代は0.1mm程度ありますので、圧入時にブッシュ外周が剥がれてしまう場合があります。
スモールエンド部の出入り口を少々C面加工しておきます。



剥がれ無く無事圧入。オイル穴を合わせておきます。

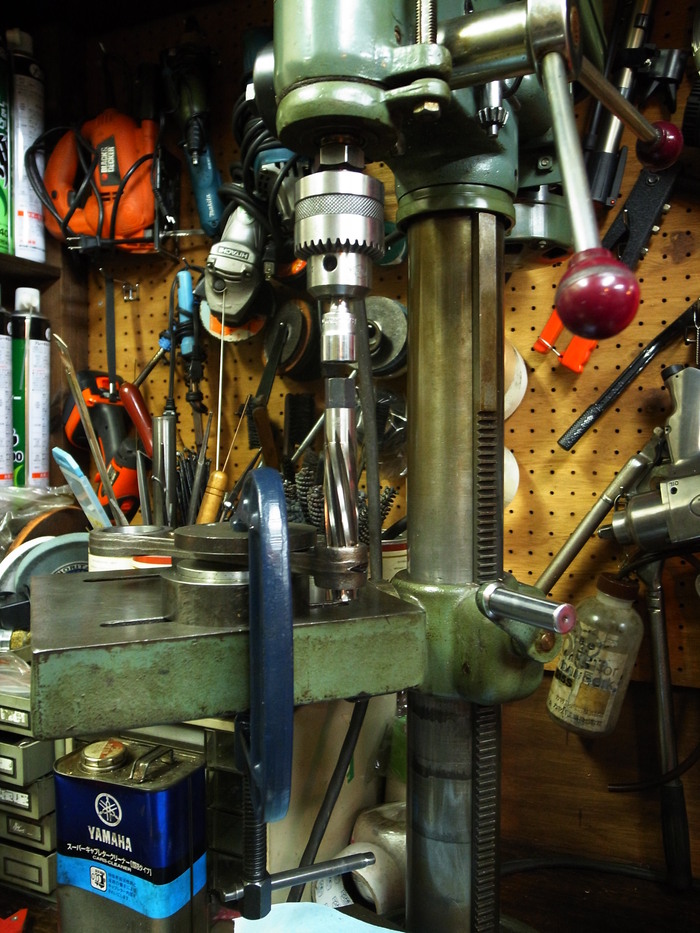

垂直に穴が開くようにセットアップしリーミング。

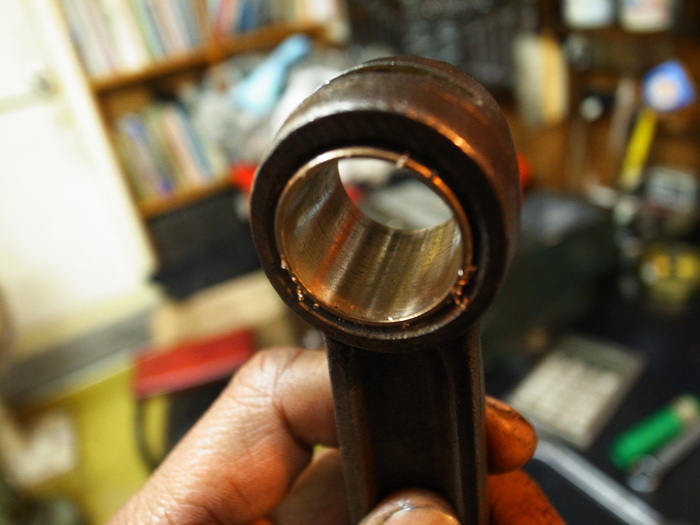

全面綺麗に切れています。



ホーニングし仕上げ。
クランクピン(20.10mm)に対し0.03mmのクリアランスに。
