2016年 02月 10日

1971FX1200 ビッグエンドベアリングレース

今日はKさんのショベルヘッドのコンロッドビッグエンドベアリングレースのお話です。
随分遠いところから通われる生徒さんのため、時間がかかる作業は私が予めやっておきます。




ビッグエンドベアリングレースの磨耗は少なかったものの、R側は剥がれてしまっているためレース交換。


クランクピンは3ホール(オイル穴)のJIMS製、ベアリングレースもJIMS製です。

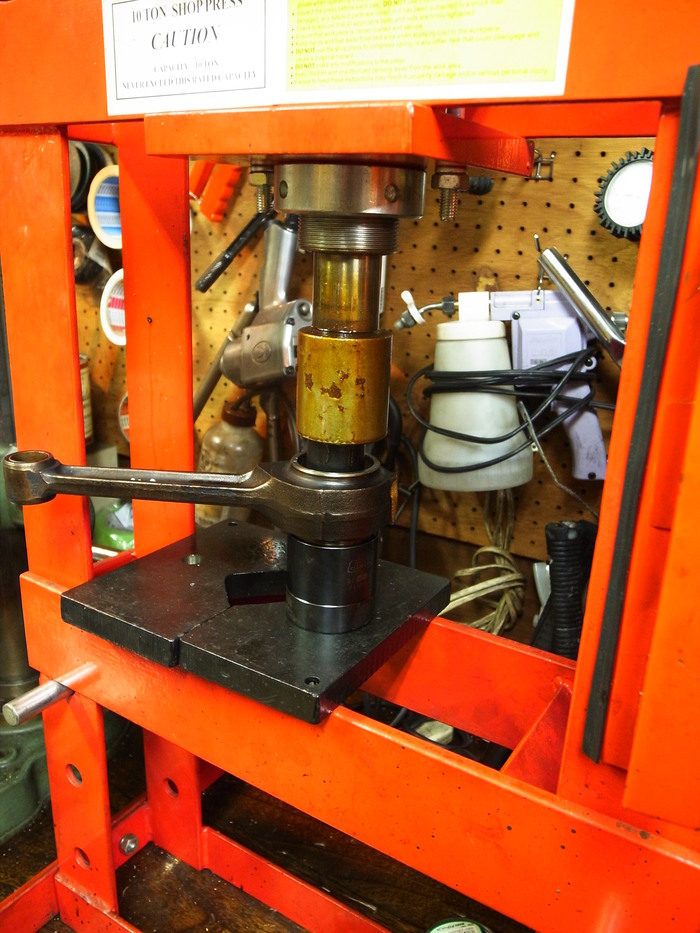

カシメを削りレース抜き取り。

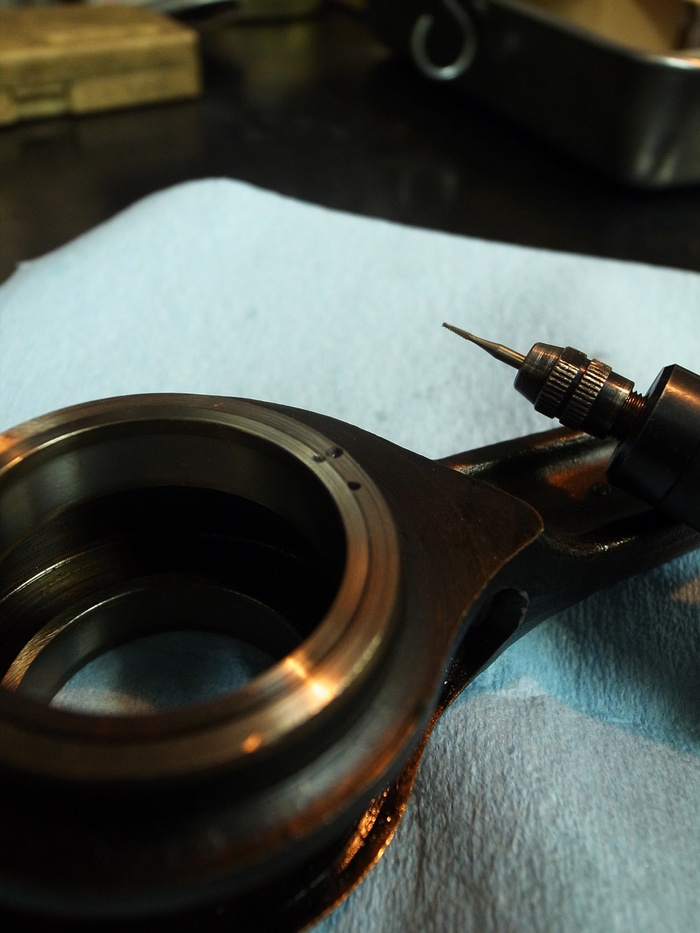

Wさんに頂いた、歯科技師用のリューター刃は良く削れる。



レースとコンロッドの嵌め代を確認し、レース圧入。





レースはコンロッドの外面と面一。内側は少し出ます。
コンロッド側面が削れてしまっていると、ナイフ側(フロント側)のコンロッドが入らなくなる場合があります。
こいつが大丈夫です。




元々小さめに作られているベアリングレース。
圧入後のレース内径は41.02mm~41.09mm

クランクピン径31.725mm STDベアリングローラー4.7625mm クリアランス0.03mmだとすると41.28mmまでレースを拡大しますので、0.2mm程度拡大しなければなりません。

ラッピングで0.2mm研磨するのはなかなか大変です。結局2時間ちかくかかりました。




というわけでレース内径41.28mmまでラッピング。


0.02mm楕円になっていたフロント側はラッピングして真円に。
こちらは41.29mmに。

レースはO.Kです。
