1960 VELOCETTE VIPER 配線引きなおし・ダイナモチェック

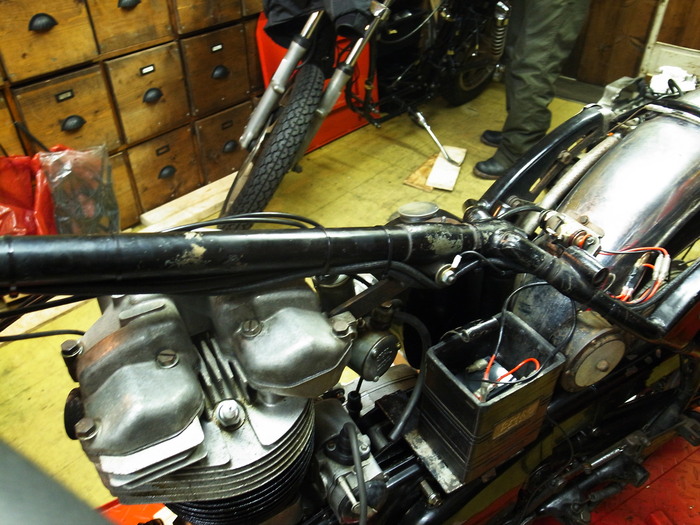

今日は修理依頼のベロセット・バイパー、配線が焼けてしまっていたので配線引きなおし。

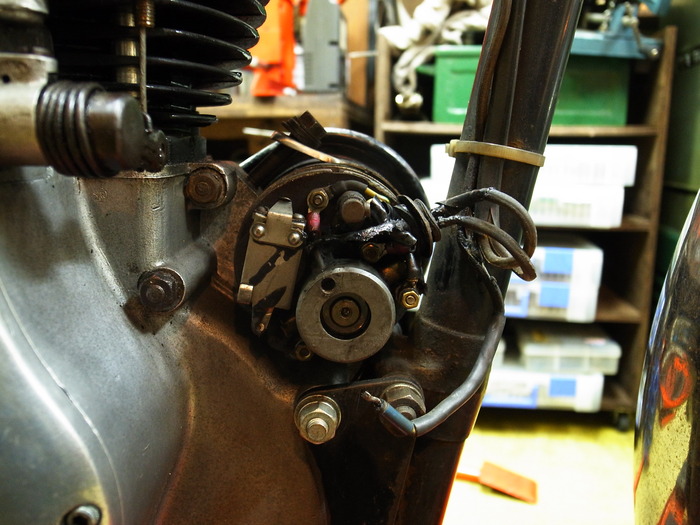

バッテリーの+配線、ダイナモのD+、Fの配線、レギューレーターのアース配線が焼けてしまっていました。
これは発電系の問題。でダイナモの配線を見てみるとD+端子とF端子が逆に配線されたいました。
とうぃえ、配線が焼けてしますのか?配線図を眺めつつ電気の流れを考えたもハッキリとした正解が考えつかず・・・。とりあえず正しい配線をしてダイナモをまわして見ます。

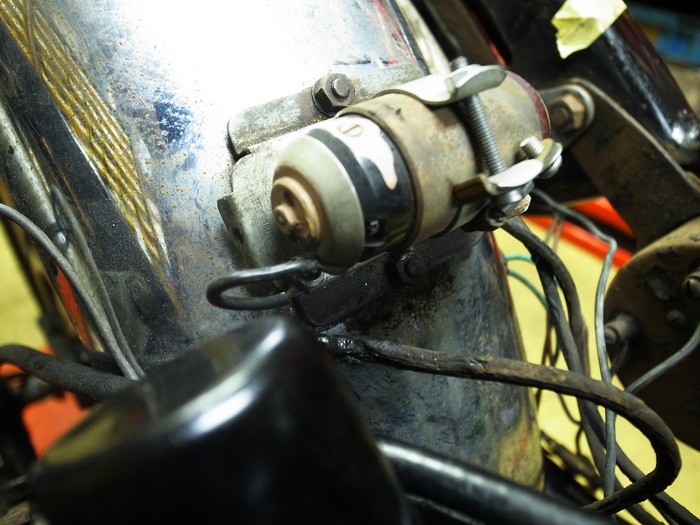

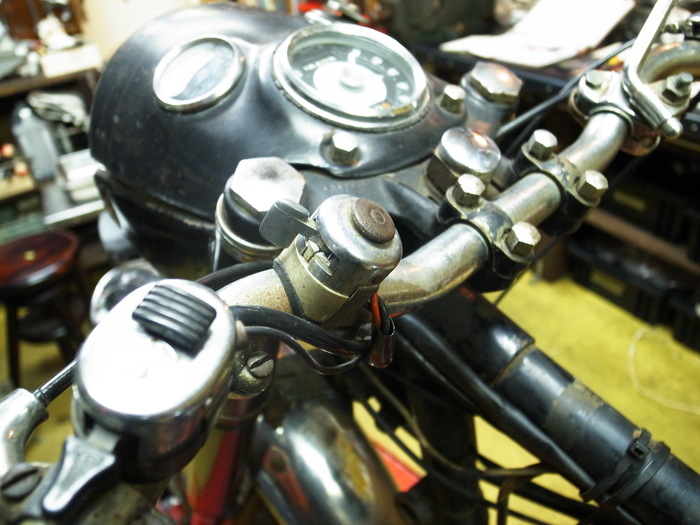

汚れていたSWは清掃。台座のブラスチックが割れていたディンプSWは新品に交換。


で配線引きなおし。


無事を祈りつつダイナモもチェック。

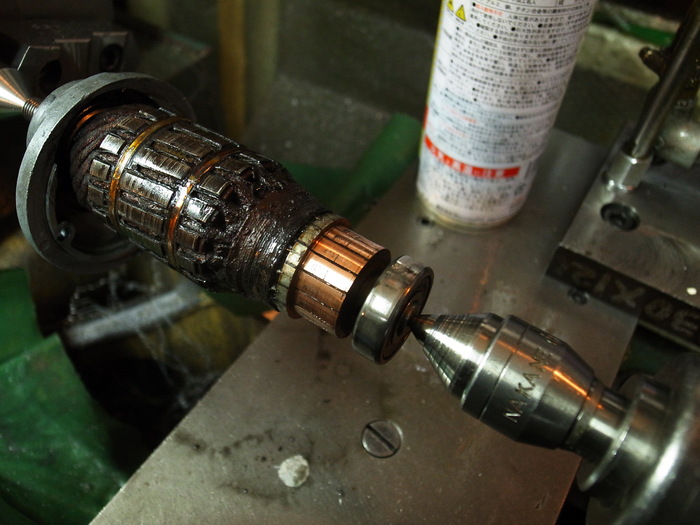

アーマチュアのコミュテーター、セグメント溝清掃。

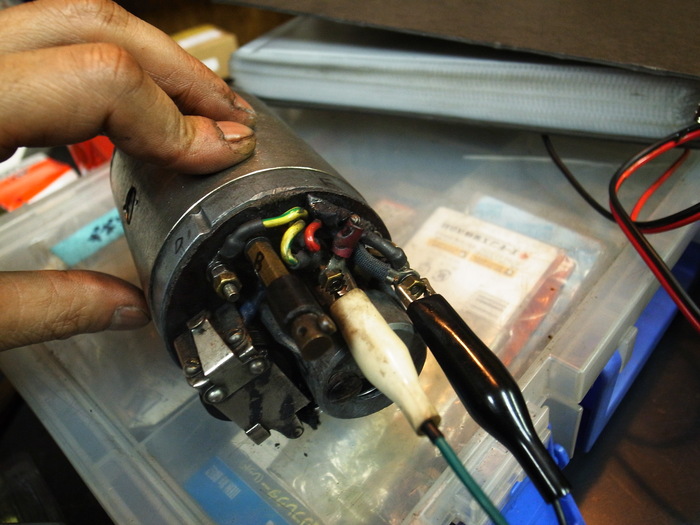

フィールドコイルとレジスタンスの抵抗チェック。
マニュアル値はフィールドコイルの抵抗値は4Ωぐらい、レジスタンスコイルは7Ωぐらい
レジスタンスはD+とF端子でチェック (図D・S) フィールドはFとブラシ-端子(図S・N)で計測。
どちらも問題無しで一安心。コイルは無事でした。





ダイナモ組み付けモータリングチェック。
くるくる回り問題なし。ダイナモ無事です。
次回車体に取り付け、エンジンをかけレギュレーターチェックです。
