2016年 01月 31日

1974XLH1000 ヘッド周り作業

今日は部分修理で入学したKさんのアイアンスポーツヘッド周りのお話。




ガイド抜き取り後、ヘッド側ガイドホール径計測。
フロントIN・EX、リアEXは状態良く16.32mmで楕円、変形なし。
鉄ヘッドのアイアンスポーツはここがやられていることが少なくほとんどSTDサイズのガイドでいけるのですが残念ながらリアINは変な傷あり・・・この話は後で。




状態がよかったガイドホール用のバルブガイド前加工。
KIMI製の鋳鉄ガイドSTDサイズをガイドホール径+嵌め代のサイズに外径研磨。

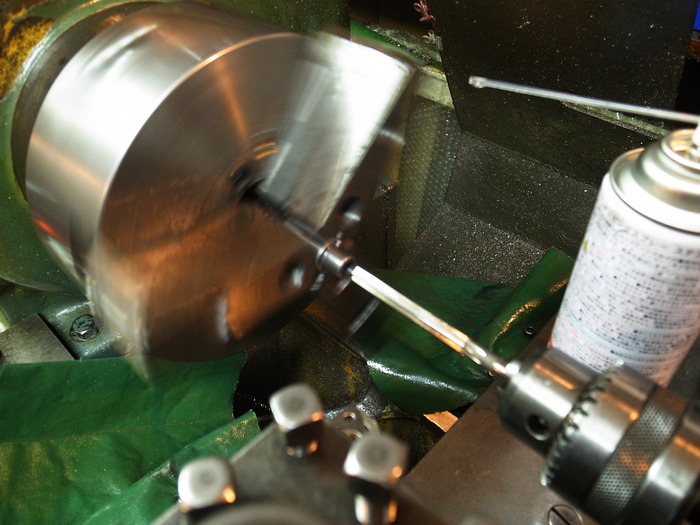

バルブステム径+クリアランス分のサイズのリーマーで内径拡大。


ガイド圧入。圧入っぷりはよい感じ。嵌め代分縮んだ内径をリーマー加工。


フロント側はO.K。次回シートカット・すり合わせ。



問題のリアINのヘッド側ガイドホール。
以前ガイド圧入時にガイドが齧ってしまったのか、傷が入ってしまっています。
ちゃんと計測も出来ないので、一旦リーマーを通してみます。




というわけでリーマー冶具製作。



とりあえず0.05mm程度内径拡大。
リーマーを通したことで全貌が判る。
つるっとしたところがリーマーの刃があたったところで、傷の深さは0.1mm程度でなかなか深いですな・・・。
もう少しリーマーを通し傷が少なくなったところのサイズでガイド加工します。
