1955FL1200 スモールエンドブッシュ

今日はYさんのパンヘッド、コンロッドスモールエンドブッシュが回ってしまっていたので交換です。


ブッシュ抜き取り後、スモールエンドブッシュ圧入部分の内径計測。
縦方向に0.05mm程度楕円があるものの、穴は広がっておらずブッシュはSTDでいけます。
楕円はブッシュで調整。


使うブッシュはJIMS製のもの。
内径がピストンピンより約0.2mm程度小さく作らていて、尚且つ嵌め代分内側に縮むので、そのまま圧入するとリーマー通しに苦戦します。

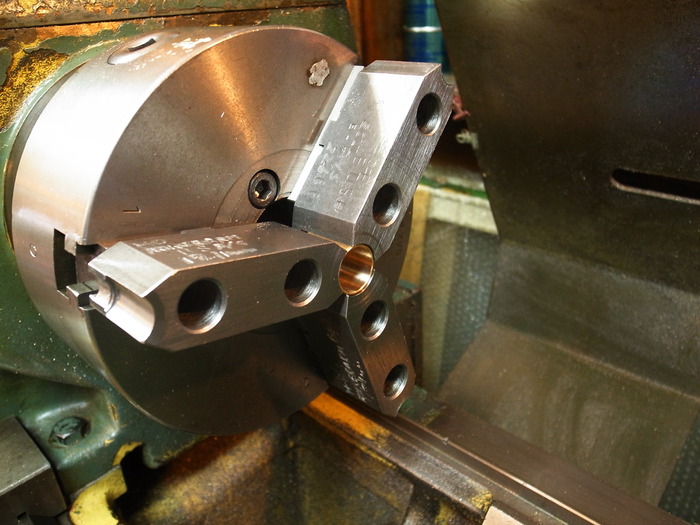

生爪に銜え、旋盤で内径拡大。
今回はコンロッドの楕円分があるので何時もより小さめで。


オイル穴をあわし、ブッシュ圧入。
嵌め代がきついので、圧入時にブッシュが削れてしまうと(皮がむけたような状態)なってしまうと、圧入っぷりが弱くなってしまうので、コンロッドのバリとりをしておきます。

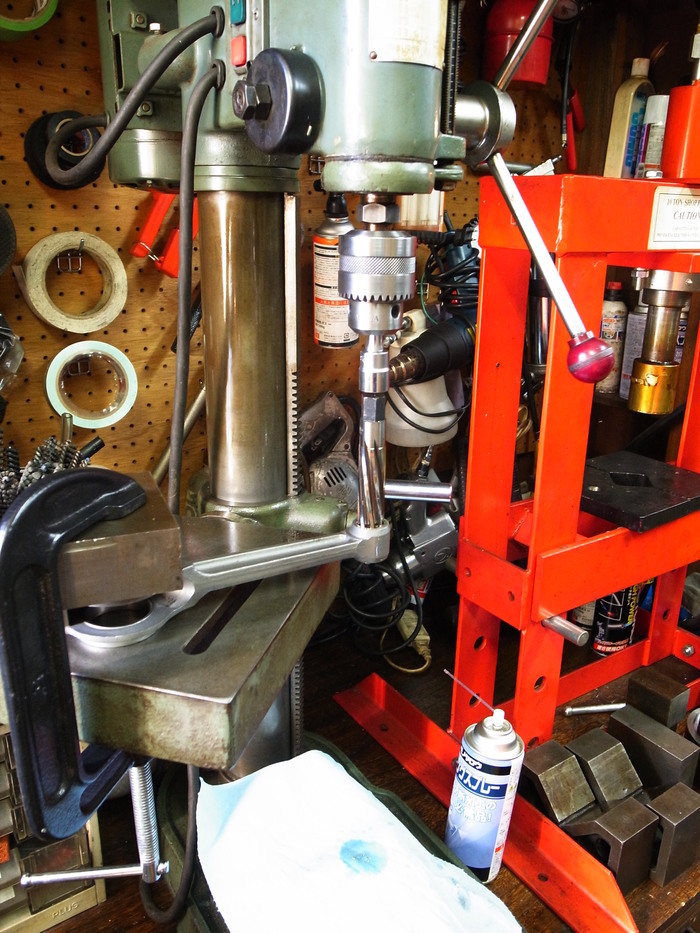

垂直だしをしてリーマーを通す。



ホーニングをして完成。
ピストンピン対し0.02mmのクリアランスでO.K。
