1960 VELOCETTE VIPER ギアボックス・メインシャフト1stギアブッシュ

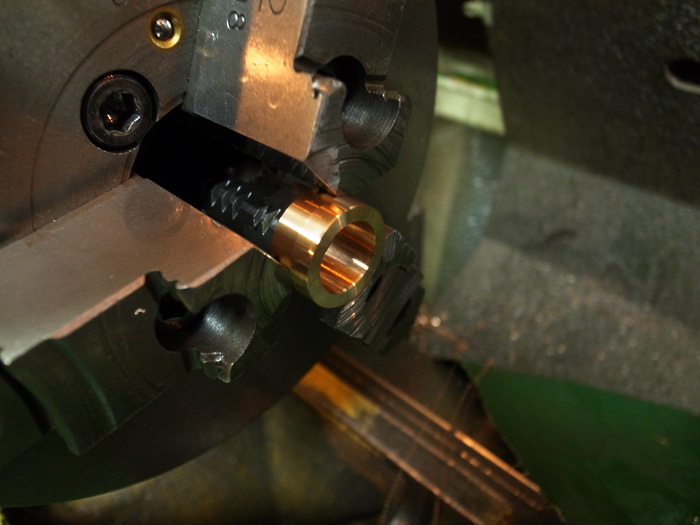

スリーブギアブッシュに引き続き、メインシャフトローギアブッシュ製作です。




ベロのローギアブッシュは唾つきのもの挟む形で2連で入っています。

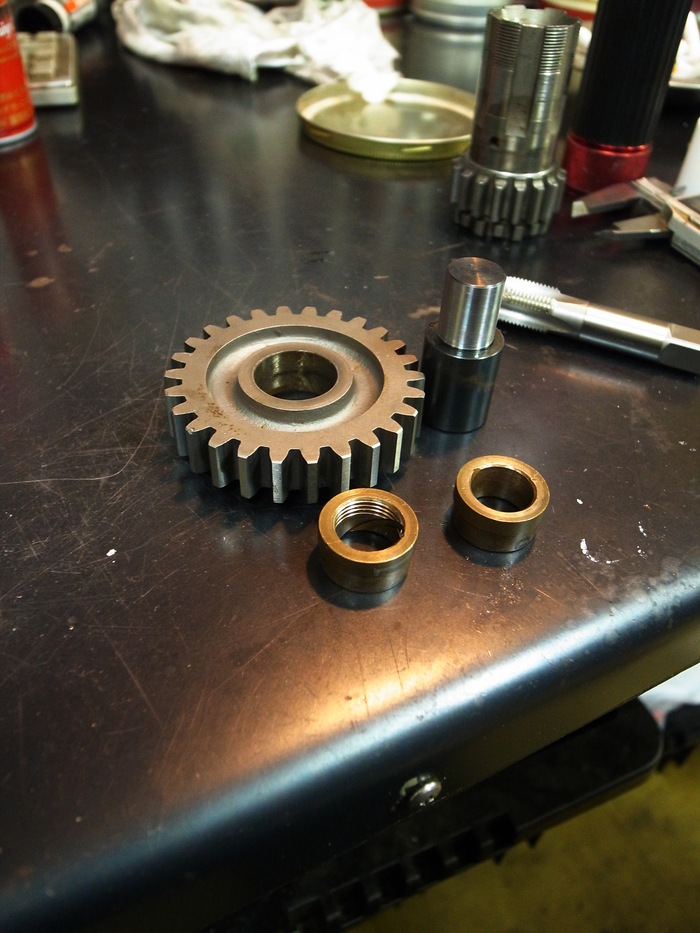

片側をタップを使い抜き、もう片側を抜きます。

シャフト系、ギア内径に合わせブッシュ製作。

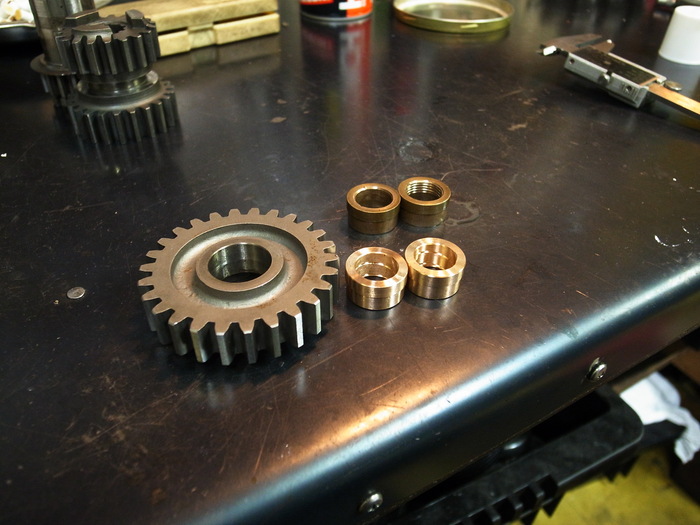

片側の唾の厚みがローギアのスラスト量、もう片側の唾の厚みがドッグギアの位置に関係してくるので元々ついていたブッシュを参考に厚みを考え製作。
また唾下の長さも長すぎると両ブッシュが入りきらなくなっています。




オイル溝も切り完成。



圧入後ホーニングし微調整。

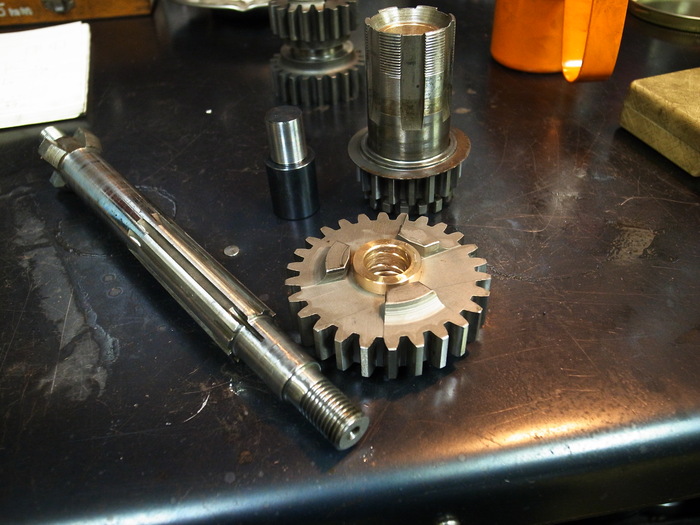

シャフトに対し0.02mm~0.03mmのクリアランスに。

この後ミッション組み立て。
