2015年 12月 20日

1967XLH900 車体周り

以前部部分修理コースで入学したKさんのアイアンスポーツ。
問題があったフレームの交換作業。各部チェックします。

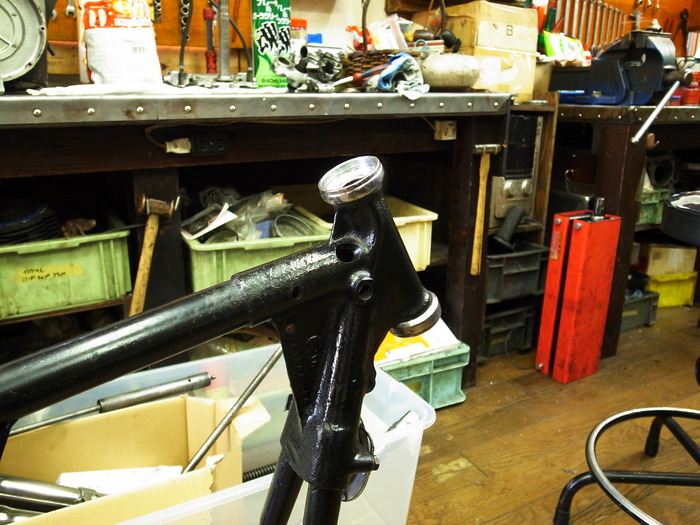

ネックカップはフレームとのガタなく良好。
レース部分も問題なく使えます。





スイングアームのベアリングは交換時期なので交換。


見落としがちのシャフトとベアリングのガタ。
もともとついていたシャフトは随分磨耗していましたので、在庫していた良品と交換。



レース側を動かし、ガタをなくすアイアンのスイングアーム。
調整しガタなし。



フロントーフォークはブッシュに少々ガタが。
一日仕事ではブッシュ交換ができないので、こちらは次回に持ち越し。とりあえずローリングシャシーにしてしまいます。

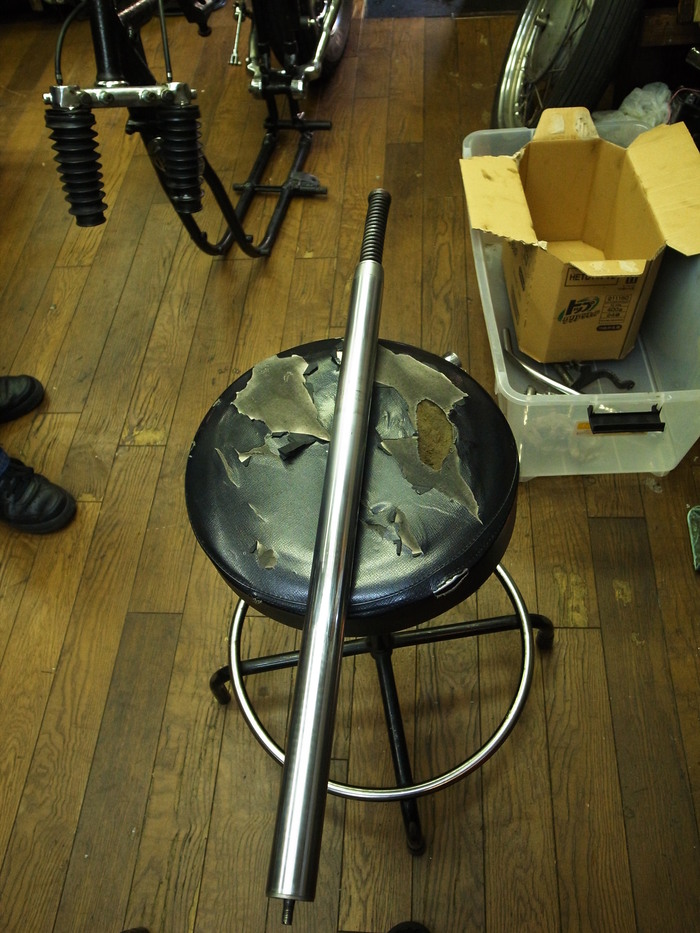

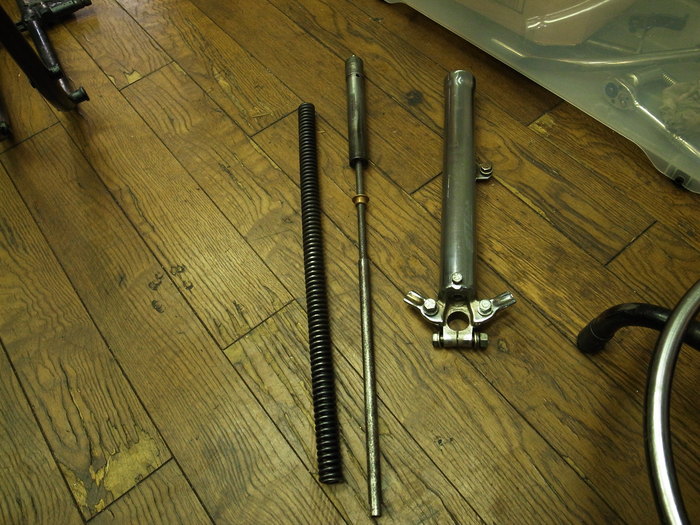

67年以前のダンパーチューブロッドが伸びているタイプのフォークはダンパーチューブ、スプリング、インナーチューブをあらかじめ組んでおく。



アウターチューブを組み付け、取り付け。



ホイール取り付け。

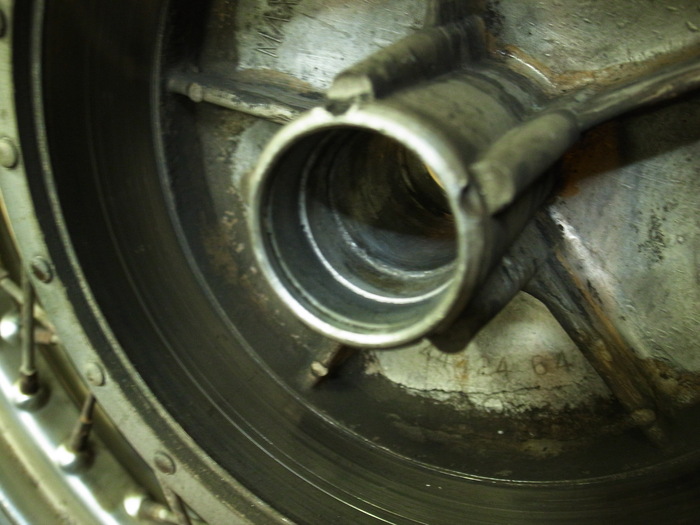

ここでひとつ問題、ホイールベアリングに大分ガタが来ています。ベアリング自体のガタではなく、ベアリング圧入部のホイール側が広がってしまっています。
これもアルミハブのあるあるです。こうなってしまったら、スリーブ加工するしかないですね。
こちらも一日作業では出来ないので次回に持ち越し。

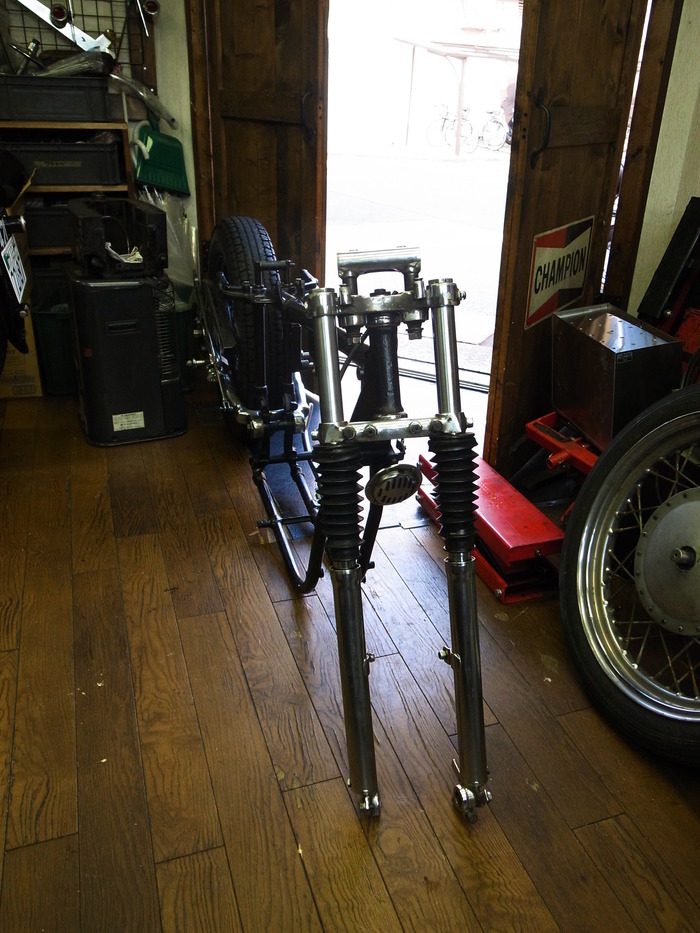

とりあえずローリングシャシーにしたところで今日はここまで。
