1976XLCH1000 プライマリー周り組み付け

今日はZ君のアイアンスポーツ。プライマリー周り組みつけのお話。

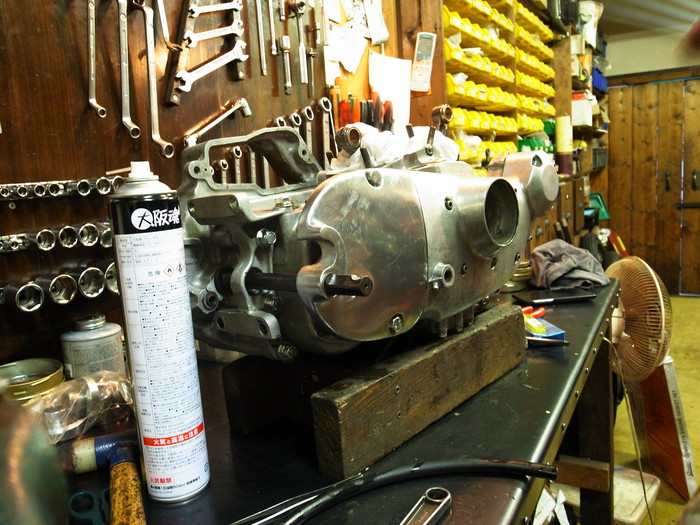

まずはキックスターター周り。
溶接モリモリで駄目だったスプロケットカバーは新品に交換。
そのためキックシャフトの左右軸受けブッシュの位置関係が変わったため、現物で少々ラッピング。

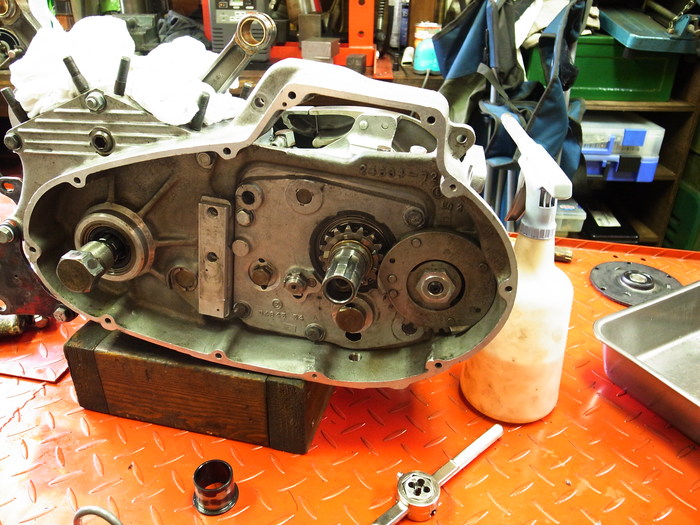

クラッチスプロケットスペーサー(スターターラチェットブッシュの受け)はストックしていた良品と交換し、ガタ良好。ギアも問題なし。



キックシャフトのでっぷりはシムで調整。出過ぎるとクラッチシェルと干渉し、出が少ないとスタータークランクとケースが干渉します。
クラッチハウジングを仮止めしチェック。





クランクスプロケットシャフトシール付け、フレームに腰下搭載。


クラッチハウジングベアリング交換。

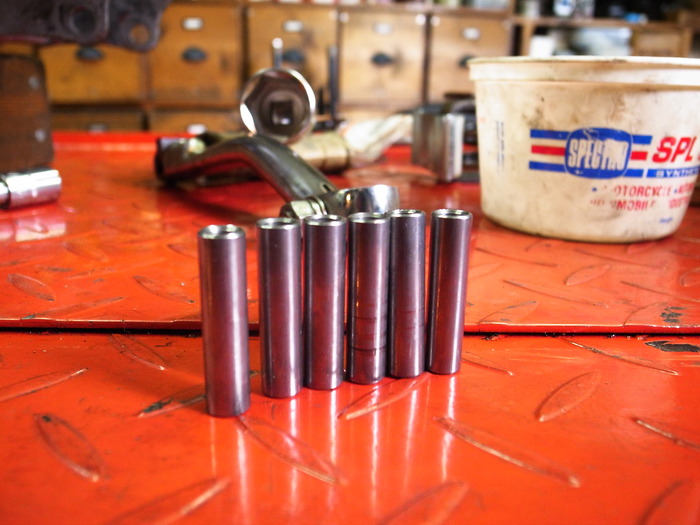

クラッチスプリング取り付け長を調整するスペーサーはSTDサイズ。


スチールディスクの曲がりチェック。問題なし。
クラッチ周りは以前に修理しているようで状態良し。

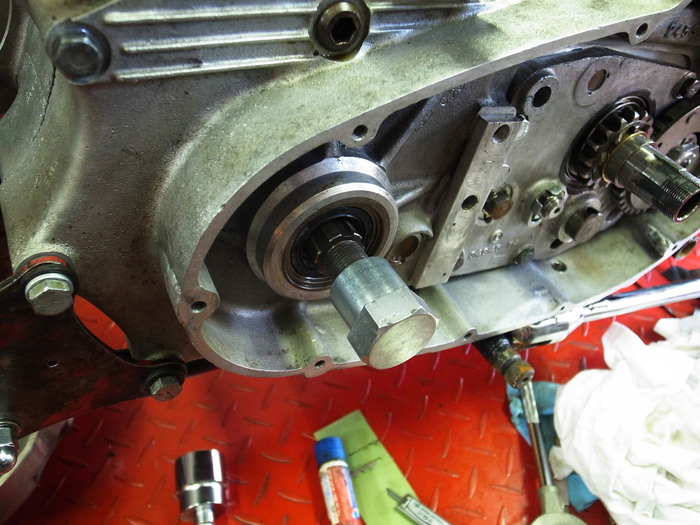

スプロケットシャフトナットはやられていたので新品に交換。
ねじ修正し取り付け。

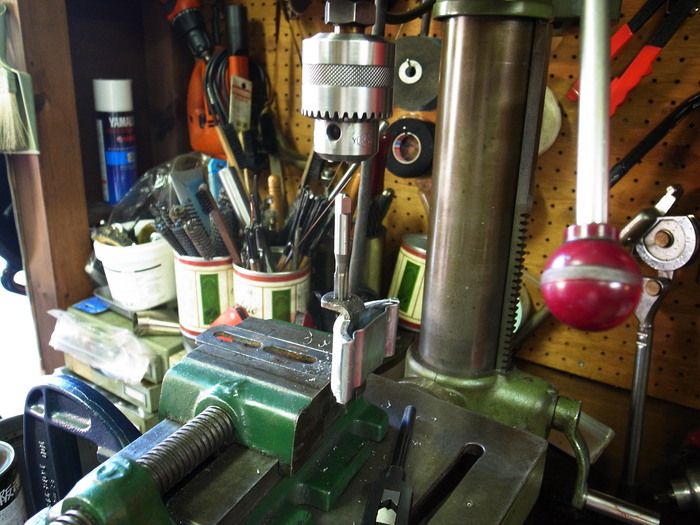

チェーンアジャスターの螺子もやられていたのでヘリサート加工。



クラッチハブを規定トルクで締め付け。

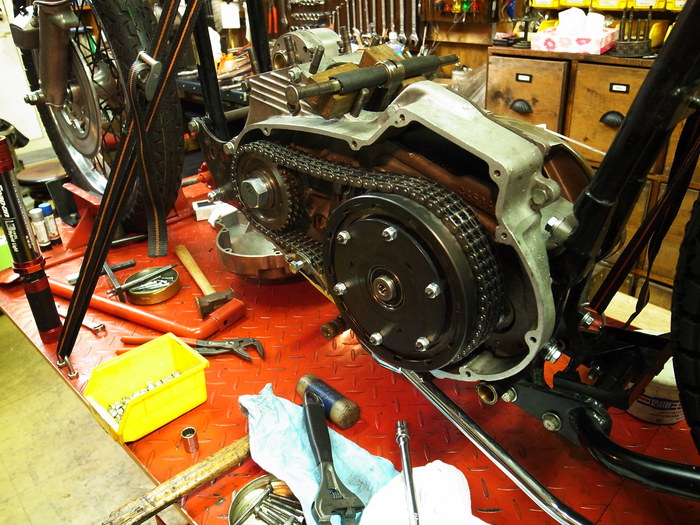

クラッチ周りを組みつけ。
大きな2本のスプリング(アウターとインアー)と同じ長さのクラッチスペーサーでスプリング取り付け長を決めている71年以降のクラッチは細かな調整いらず。



スプロケットシャフトナットも規定トルクで締め付けプライマリー周りO.K。
