KNUCKLE HEAD シートカット

オープンロッカー計画中のWさんのナックルヘッド。
バルブガイド圧入後のお話。

 KNUCKLE HEAD シートカット_a0248662_23461318.jpg

 KNUCKLE HEAD シートカット_a0248662_23463032.jpg

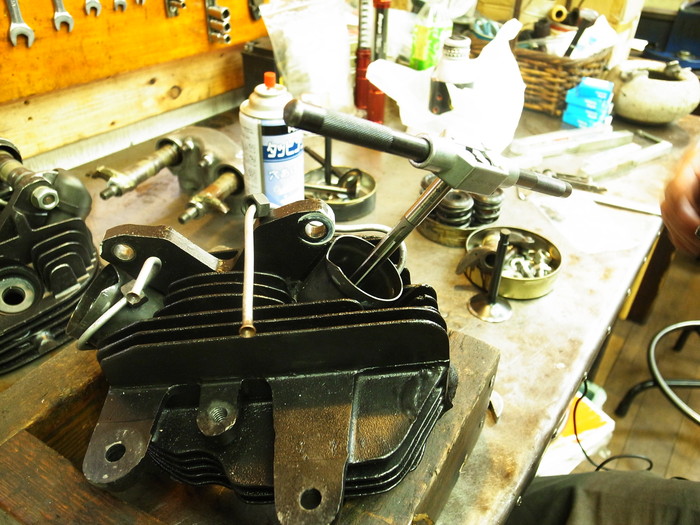

ガイド圧入後、バルブステム+クリアランス分のサイズのリーマーでガイド穴内径拡大。
でシートカット擦り合わせ。

 KNUCKLE HEAD シートカット_a0248662_2347078.jpg

ガイド圧入後のバルブのあたりっぷりはこんな感じ。
全周でシートとバルブはあたっているものの、面あたりしていません。これをカットして面あたりするようにします。

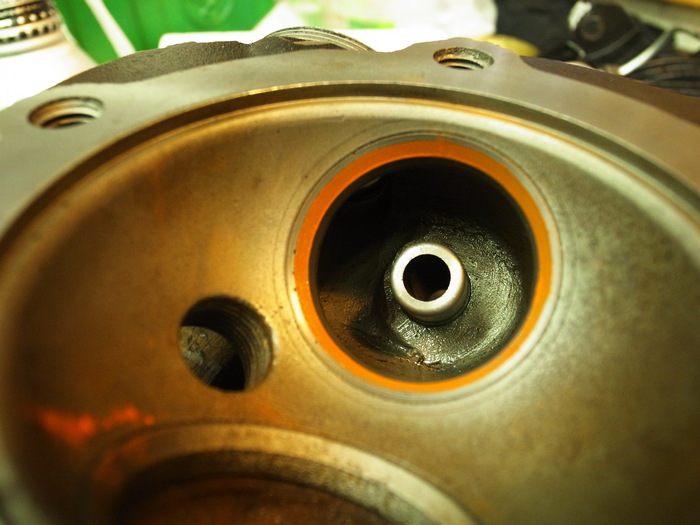

 KNUCKLE HEAD シートカット_a0248662_23471161.jpg

 KNUCKLE HEAD シートカット_a0248662_23472391.jpg

まずはF・Rともにインテーク側から。

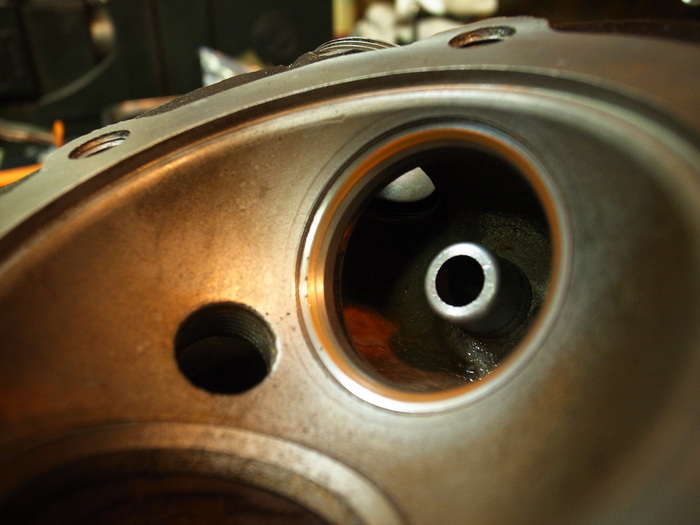

まず45度面をシートカットしバルブの傘に対ししっかり面あたりするようにします。


 KNUCKLE HEAD シートカット_a0248662_23475021.jpg

バルブ傘との当たり位置を確認しつつ、30度面、60度面シートカットし、擦り合わせ。

 KNUCKLE HEAD シートカット_a0248662_23481393.jpg

 KNUCKLE HEAD シートカット_a0248662_23483116.jpg

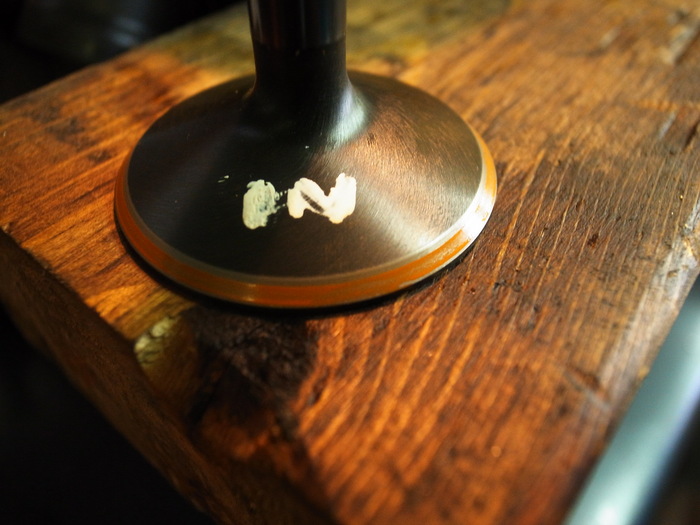

あたり幅は1.5mm弱、インテーク側は傘の外側に当たるようにしました。


 KNUCKLE HEAD シートカット_a0248662_23491818.jpg

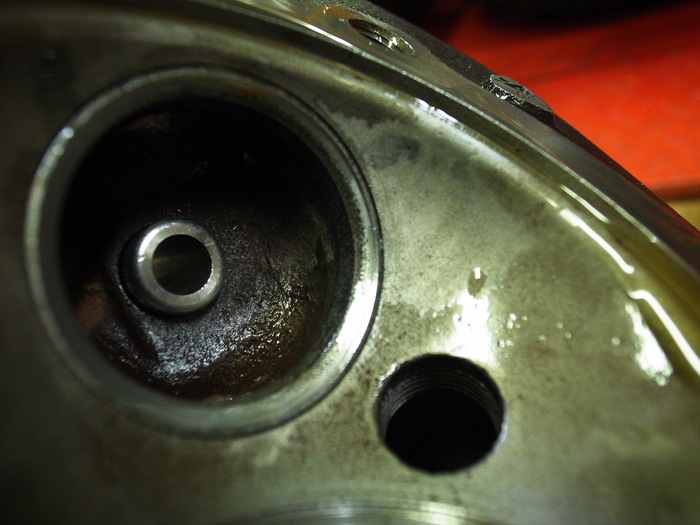

で問題だったのは、フロントエキゾースト。
画像は45度面をカットしたものでありますが、このシートが非常に硬くシートカッターの刃がたたず、滑ってしまいます。熱のせいで焼きが入ってしまったのか?そもそも硬いシートリングが入っているのが?これだけ刃が立たないのは初めてです。インディアンのバルブガイドも随分硬かったなぁ。
ともあれ刃が滑ってしまうので、ひとつ刃を犠牲にしてバルブコンパウンドを付け研磨することに。

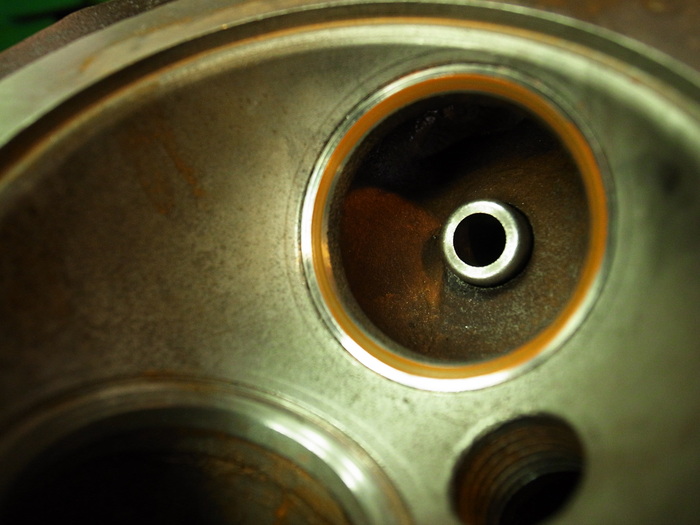

 KNUCKLE HEAD シートカット_a0248662_23493118.jpg

 KNUCKLE HEAD シートカット_a0248662_23494293.jpg

45度カット後、30度面、60度面カットし擦り合わせ。
1つのシートを切るのに一日作業。Wさんお疲れ様でした。

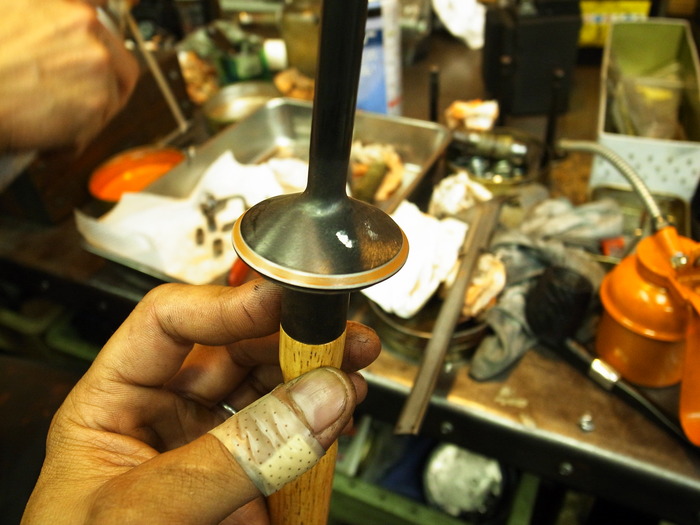

 KNUCKLE HEAD シートカット_a0248662_23495931.jpg

EX側はバルブの傘の中心にあたりが来るようにしあたり幅1.5mmに。
リア側エキゾーストは虫食いが酷かったもののサクサク切れ一安心。
というわけでブログに書けば一瞬、実際は随分時間がかかり苦労したシートカットのお話でした。
