2015年 12月 02日

1933 SUMBEAM MODEL8 コイルスプリング化計画

大分ストップしていたM君のサンビーム・コイルスプリング化計画です。
もともとMODEL8のバルブスプリングはコイルスプリングのモデルなのですが、以前にヘアピンスプリング(MODEL80使用)に変えられていたものです。このヘアピンスプリングに随分と苦労したのでコイル使用にします。

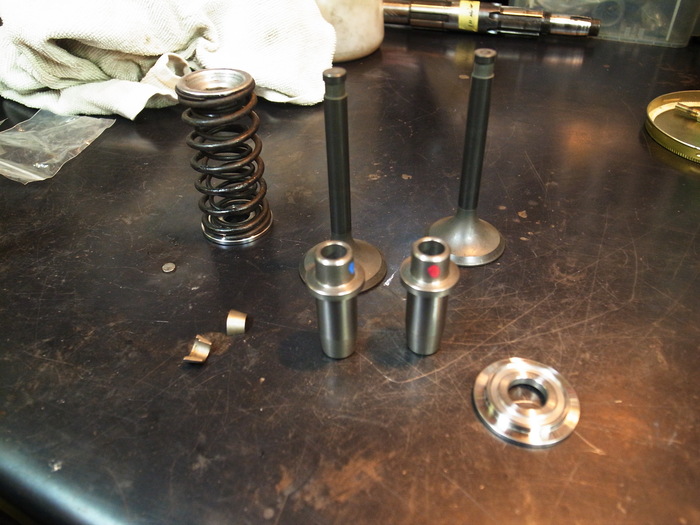

というわけでなんやかんやと製作。
バルブガイドは鋳鉄製でヘッド側ガイドホールにあわせプラス嵌め代分の外径。
内径はバルブステムにあわせIN・EXそれぞれプラスクリアランス分で製作。



バルブはRテックさんで単品製作。
中古のバルブを参考に、ステム径は3/8”(9.5mm)ハーレーのリーマーを使えるように馴染みのあるサイズ。コッター溝もハーレーのコッターを使えるように整形してもらう。

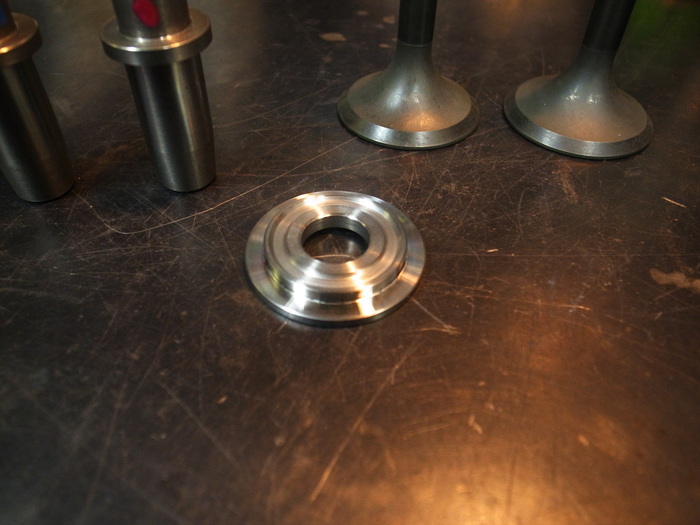

バルブスプリングリテーナー(ロワー)も新たに作ったガイドの唾部分にあわせ単品製作。白田工機さんにて。

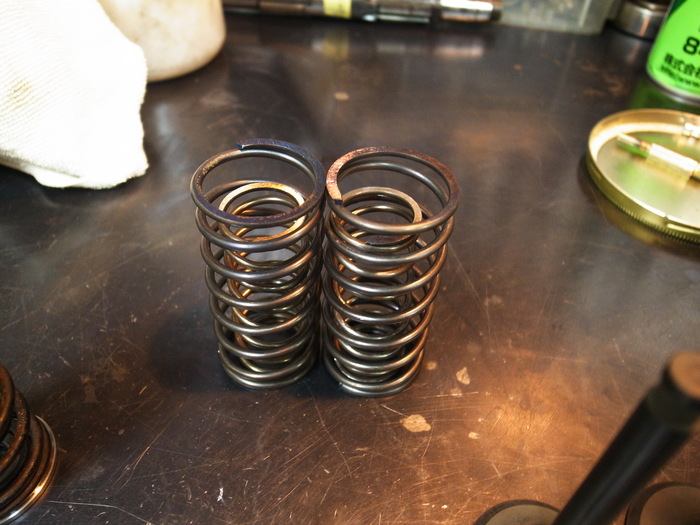

バルブスプリングも製作。
中古のコイルスプリングを見本に少々弱めにするため線径細め。

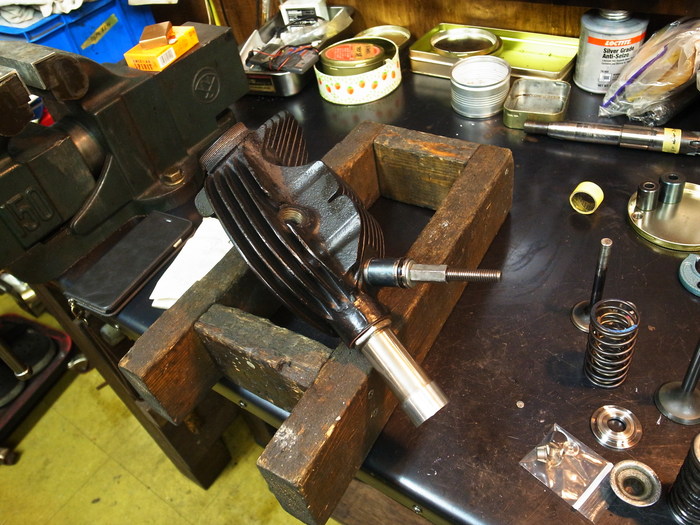

というわけでガイド圧入。
もちろんハーレー用の工具が使えます。

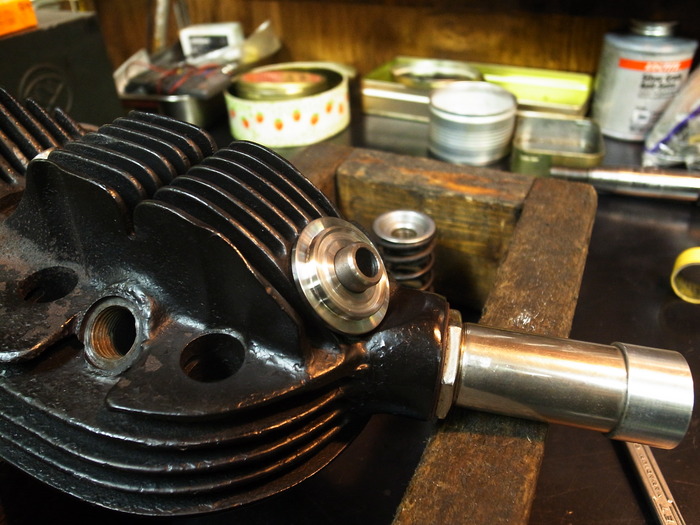

スプリングリテーナーもばっちり。


取り付け長を計測して次回、リーマー加工後、シートカット・擦り合わせして組み立てです。
