KNUCKLE HEAD バルブカップ

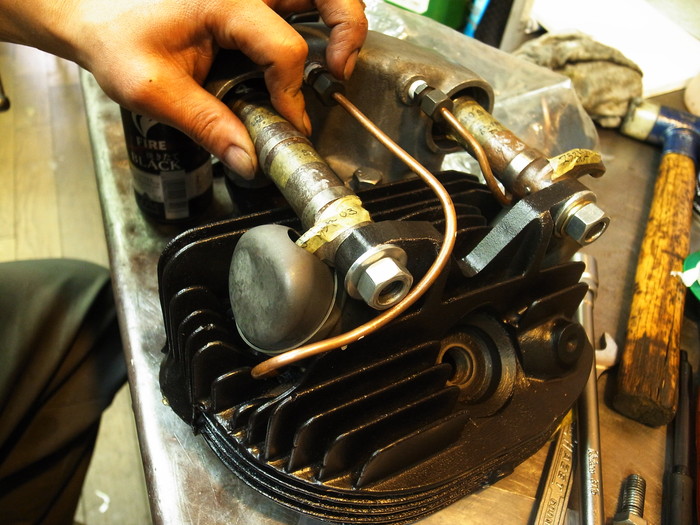

オープンロッカー計画中のWさんのナックルヘッド。
バルブガイドの加工も終わり、ガイド取り付けですが、オープンロッカーで使われるカップの位置決め作業をやらなければ。

KNUCKLE HEAD バルブカップ_a0248662_2394756.jpg

KNUCKLE HEAD バルブカップ_a0248662_237548.jpg

KNUCKLE HEAD バルブカップ_a0248662_2371910.jpg

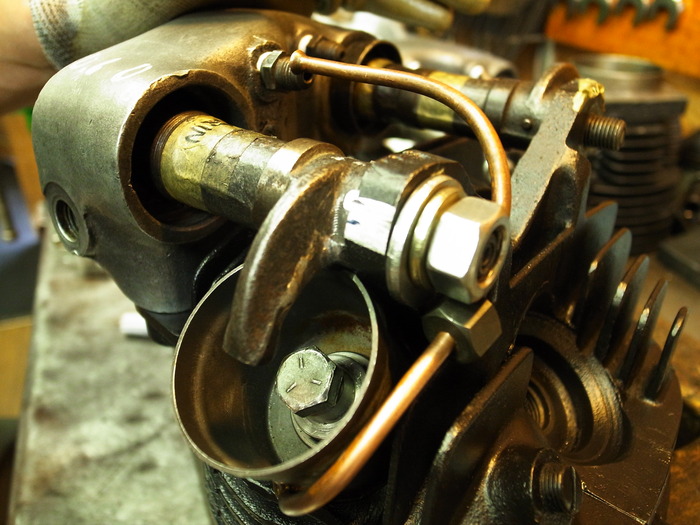

バルブガイドと共止めのナックルのバルブカップ、オイルラインとともにロッカーアームの可動部の“逃げ”の部分の位置決め作業が必要です。


KNUCKLE HEAD バルブカップ_a0248662_2373328.jpg

KNUCKLE HEAD バルブカップ_a0248662_2381184.jpg

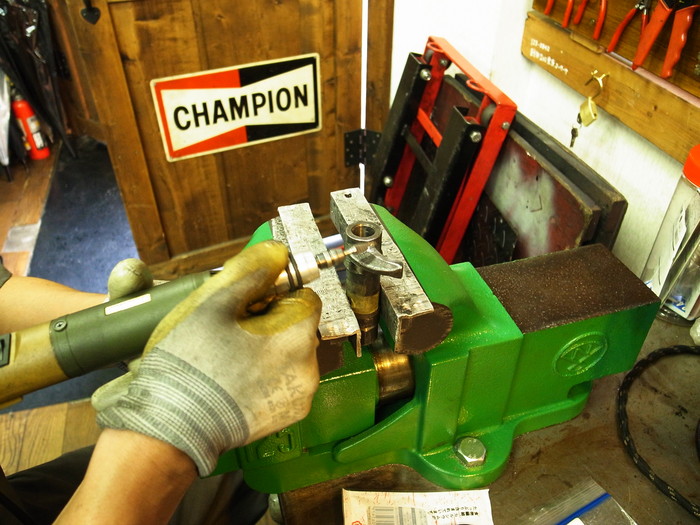

というわけで、中古バルブを加工しカップ留め冶具製作。

KNUCKLE HEAD バルブカップ_a0248662_2533419.jpg

KNUCKLE HEAD バルブカップ_a0248662_2383620.jpg
KNUCKLE HEAD バルブカップ_a0248662_238546.jpg

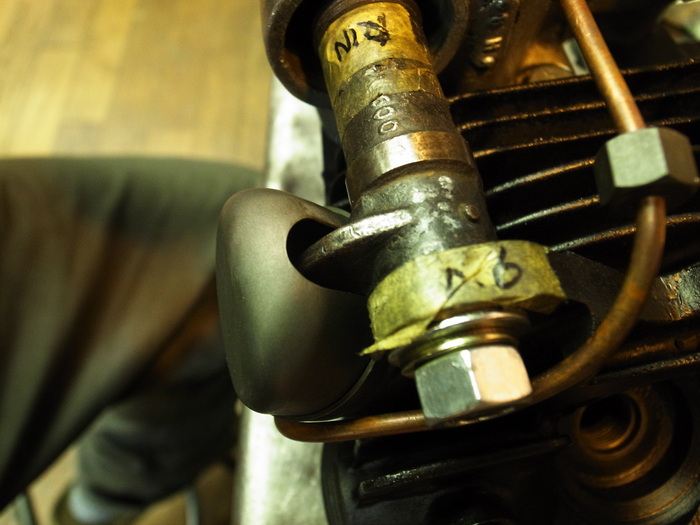

ロワー側のカップをロッカーアームの中心に来るように位置決め。
ロワー側の位置でアッパー側の位置は決まってしまうので、ロッカーアームを仮組みして可動部のチェック。
干渉しない位置にを確認しつつ、どうしても干渉してしまうところはロッカー側もしくはカップ側を削る。
現物合わせの作業で、なかなか面倒ですね。


KNUCKLE HEAD バルブカップ_a0248662_240038.jpg

KNUCKLE HEAD バルブカップ_a0248662_2401260.jpg

位置決めが終わったカップはパーカ処理。


KNUCKLE HEAD バルブカップ_a0248662_240503.jpg

KNUCKLE HEAD バルブカップ_a0248662_24159.jpg

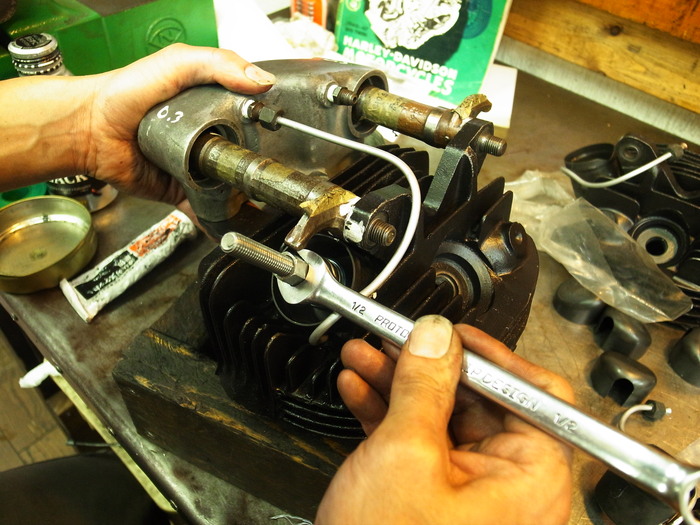

下ごしらえが終わりバルブガイド圧入。
ロッカーアームを付け、確認しつつ位置決めした位置でカップとともにガイド圧入。



KNUCKLE HEAD バルブカップ_a0248662_2412928.jpg

KNUCKLE HEAD バルブカップ_a0248662_2414545.jpg

圧入後、嵌め代分縮んだガイド穴をバルブステム径+クリアランス分のリーマーで内径拡大。
というわけでカップ・ガイドはO.Kです。
