1982TRUMPH T140ES スイングアーム

Nさんのトライアンフ。
エンジン周りは加工待ちで車体周りの作業に。


1982TRUMPH T140ES スイングアーム_a0248662_8471645.jpg
1982TRUMPH T140ES スイングアーム_a0248662_8472631.jpg
1982TRUMPH T140ES スイングアーム_a0248662_8473764.jpg

でスイングアームから。

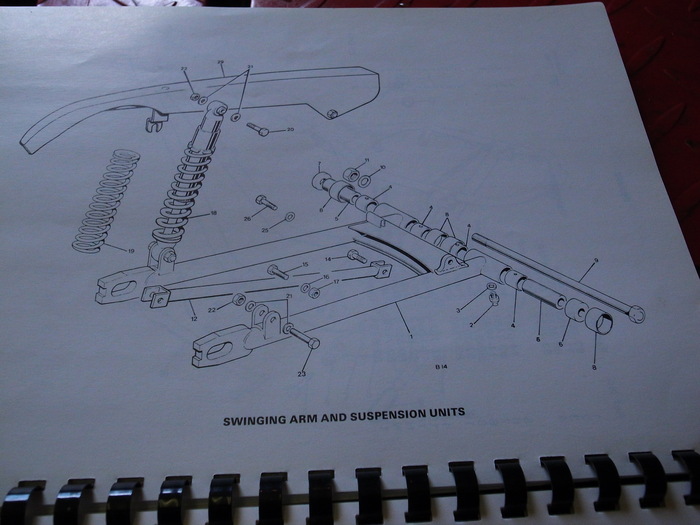

トラの750と同じオイルインフレームのスイングアーム。
フレームの中心にある軸の両サイドにスリーブ、位置決めのディシタンスピースが入り、ピボットボルトが入りフレームのマウントプレートで締結。フレーム側に締結されたスリーブ上でブッシュが入ったスイングアームが動く仕組み。

仮組みすると、ピボットボルトを締めれば締めるほどスイングアームの動きが渋くなる。
フレーム両サイドのプレートが薄いためピボットボルトを締めていくとハの字に曲がり、ディスタンスピースとスイングアームが干渉しているようだ。



1982TRUMPH T140ES スイングアーム_a0248662_8475231.jpg
1982TRUMPH T140ES スイングアーム_a0248662_84837.jpg

ピボットボルトを締めたときに、フレームのマウントプレートの平行が保たれていなければならないにで、両サイドのディスタンスピースの厚さが問題と判断。オーバーサイズディスタンスピース単品製作。


1982TRUMPH T140ES スイングアーム_a0248662_848164.jpg
1982TRUMPH T140ES スイングアーム_a0248662_8482665.jpg

ピボット部のスリーブは錆びていたので新品に交換。


1982TRUMPH T140ES スイングアーム_a0248662_8485290.jpg

仮付け。
ちゃんとピボットボルトを締め付けても動くようになりました。


1982TRUMPH T140ES スイングアーム_a0248662_849263.jpg
1982TRUMPH T140ES スイングアーム_a0248662_849174.jpg

ゴムのダストカバーをつけ本組み。
スイングアームO.Kさん。
