2015年 10月 12日

1955FL1200 バルブガイド・バルブ

今日はYさんのパンヘッド、ヘッドまわりのお話。

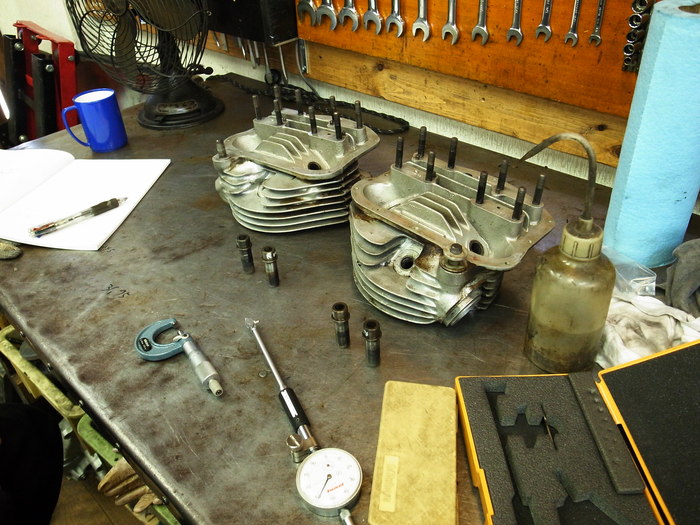

少々ガタがあったバルブガイドは抜き取り交換。
ヘッド側ガイドホールは楕円、変形無く良好。
軽くホーニングし、フロントIN・EX、リアINは14.41mm、リアEXは14.43mm
.003”、.004"オーバーサイズガイドを使います。

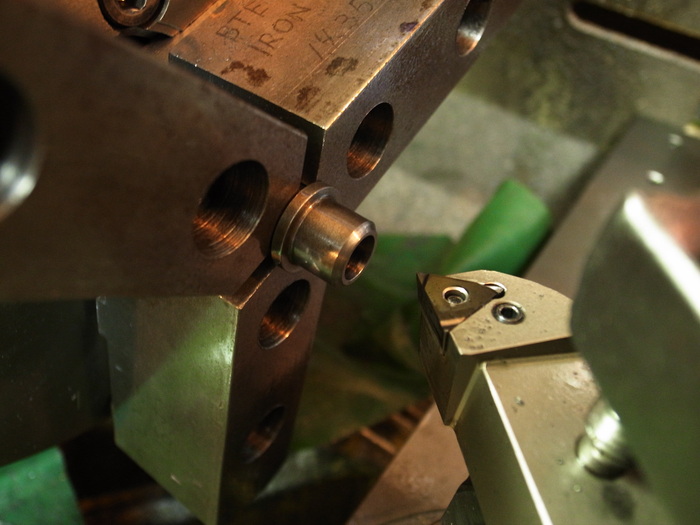

バルブガイド前加工。
外径はヘッドにあわせハメ代0.04mmに研磨。
ガイド穴はステム径+クリアランス分でリーマー加工。
インテーク側は少々テーパー加工。





ケースをよく暖めガイド圧入。
圧入後、嵌め代縮んだガイド穴リーミング。

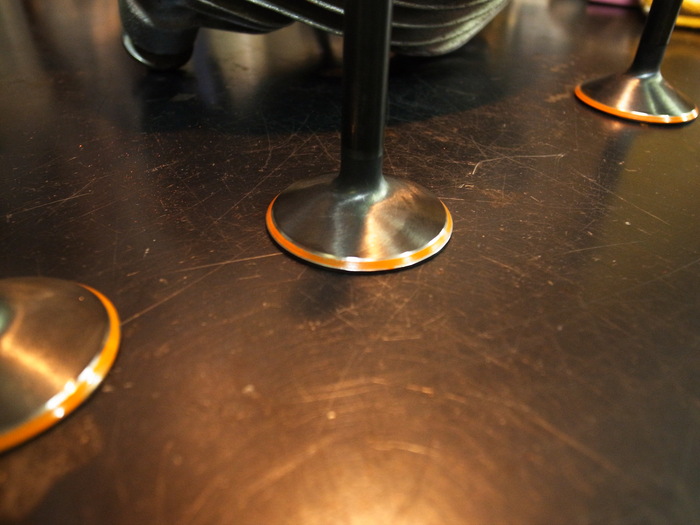

で擦り合わせ。

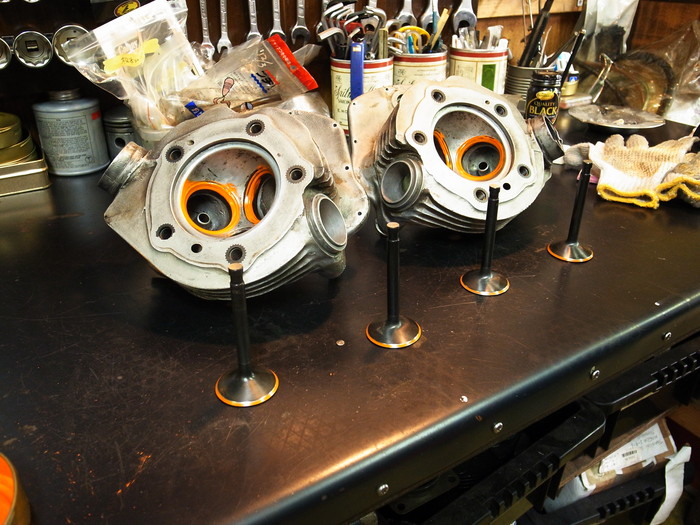

今回はシートの状態が良く、擦り合わせだけでO.K

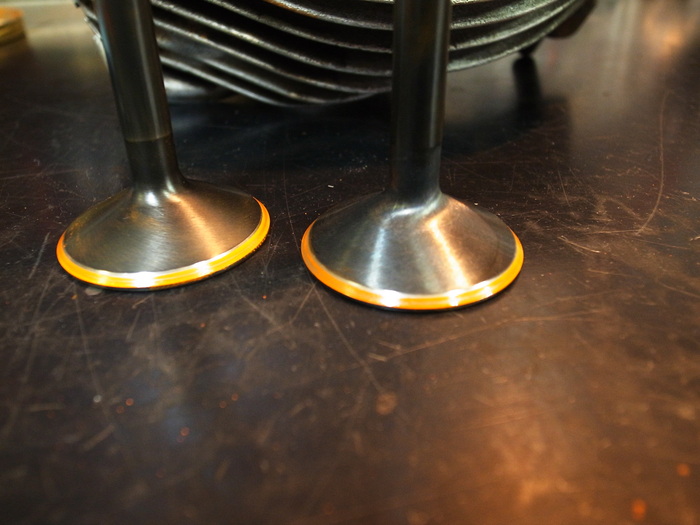

インテーク、エキゾーストともにあたり幅1.5mm程度。



最後に灯油漏れチェックしてO.K




1978FXE1200


土曜日にはFXEのオーナーであるSさんが試乗しに遊びに来てくれました。
初めて乗るショベル 「久々に感動しました」のお言葉お頂きました。
喜んでくれて一安心。
恥ずかしい話でありますが、オーナーさんが喜んでれることで、色んなことが報われた気持ちになれます。
最近人気が下がってきたショベルではありますが、あのパワーとお気楽間は良いですよ本当。
