WL ENGINE クランクシャフトベアリングレース&カムブッシュ

今日はMさんのWLのお話。
まずはクランクシャフトベアリングレースから。

WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_21465368.jpg
WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_2147784.jpg
WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_21471826.jpg

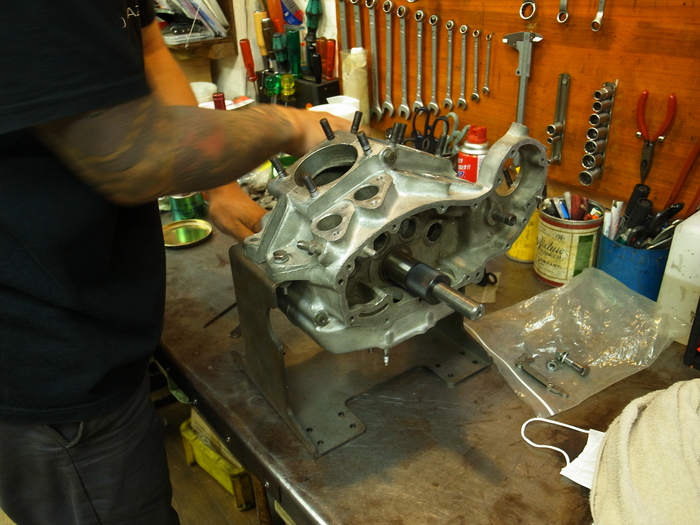

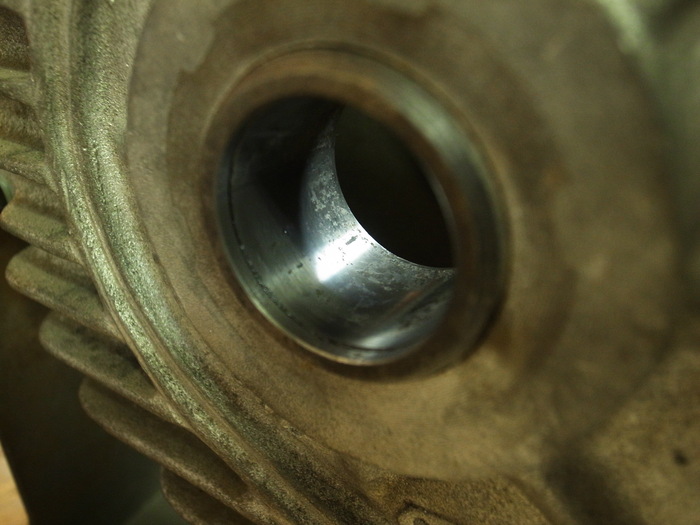

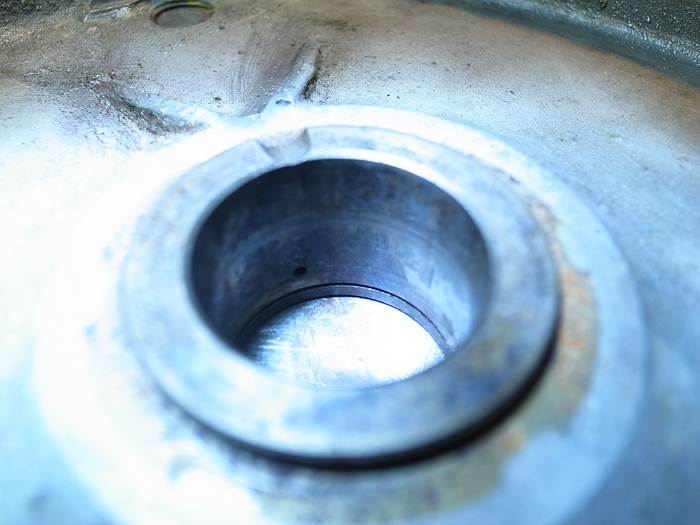

虫食いが酷かったクランク軸受けのベアリングレースは一旦ラッピングし、虫食いが取れるか見てみたものの駄目。レース交換することに。


WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_21473362.jpg
WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_21474286.jpg
WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_214751100.jpg

WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_2231840.jpg

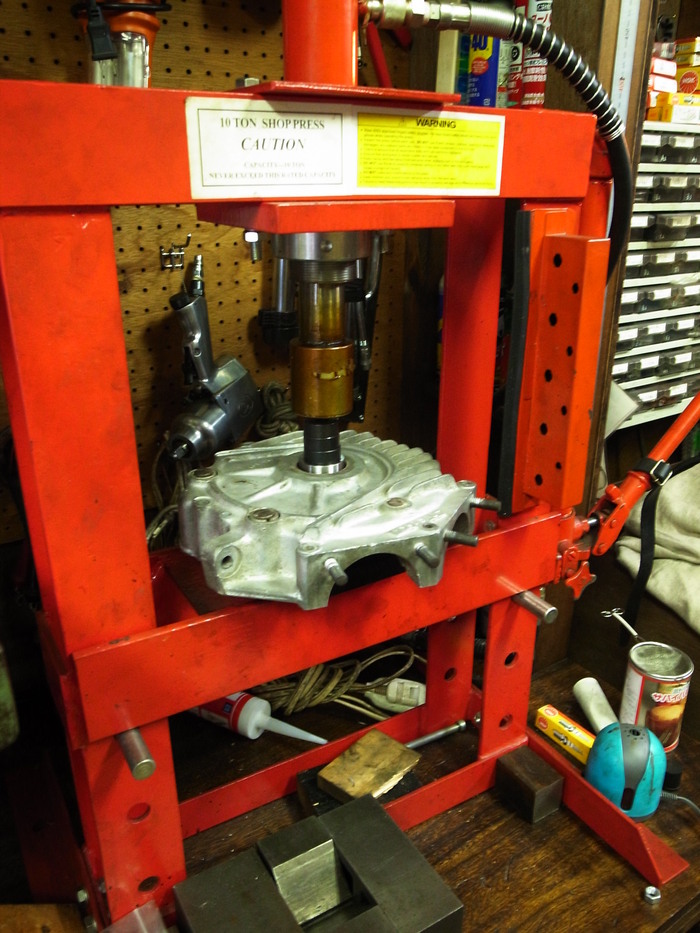

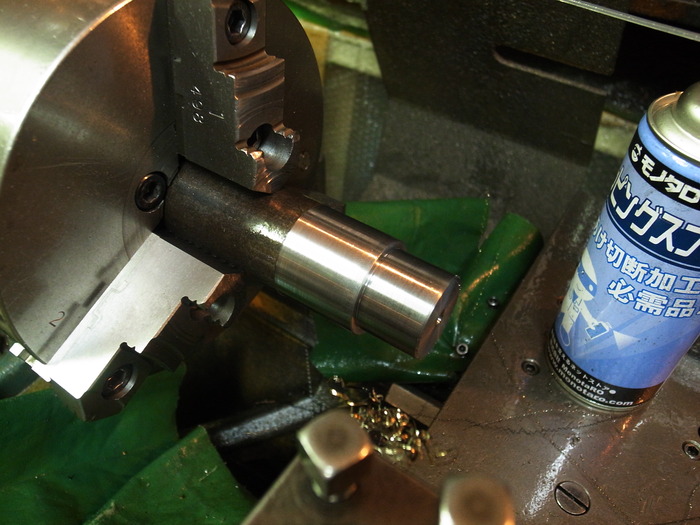

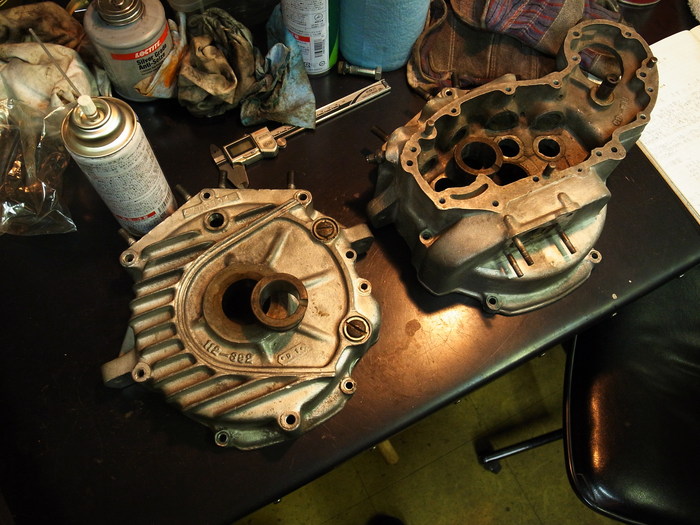

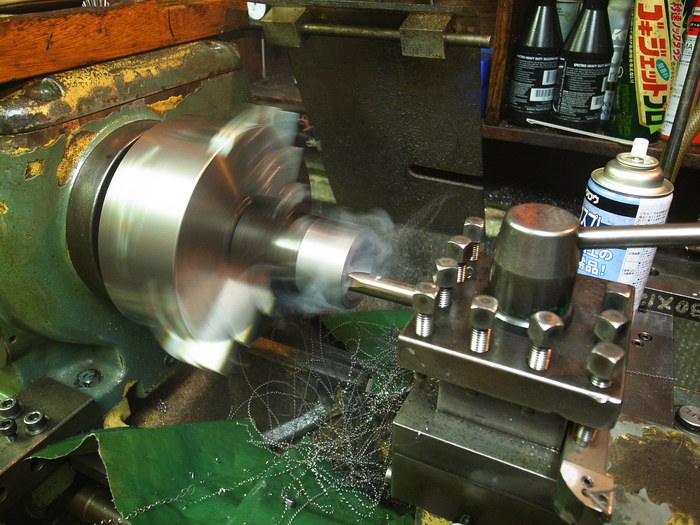

レース抜きとり冶具を製作し、レース抜き取り。


WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_21481247.jpg
WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_21482241.jpg
WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_21484997.jpg

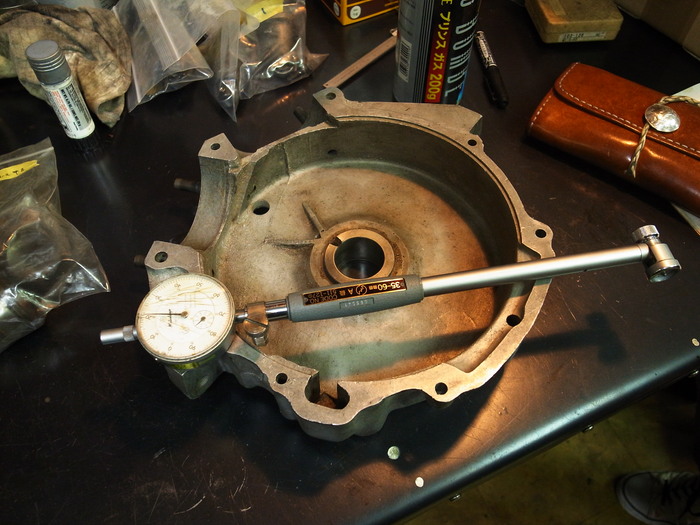

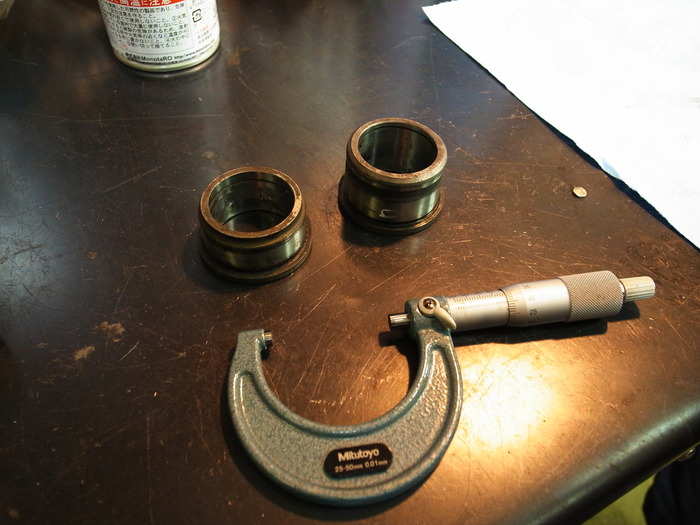

抜き取り後計測。
入っていたレースはSTDサイズ。ケース側のレース受け部分はスプロケット側、ピニオン側ともに楕円なく良好。

WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_214912.jpg

WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_21491443.jpg

WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_21492852.jpg

で新品ベアリングレース圧入。
ベアリングレースはSTDサイズで外径44.52mm ケースとの嵌め城は0.06mm程度。
次回ラッピング作業。


WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_2154224.jpg

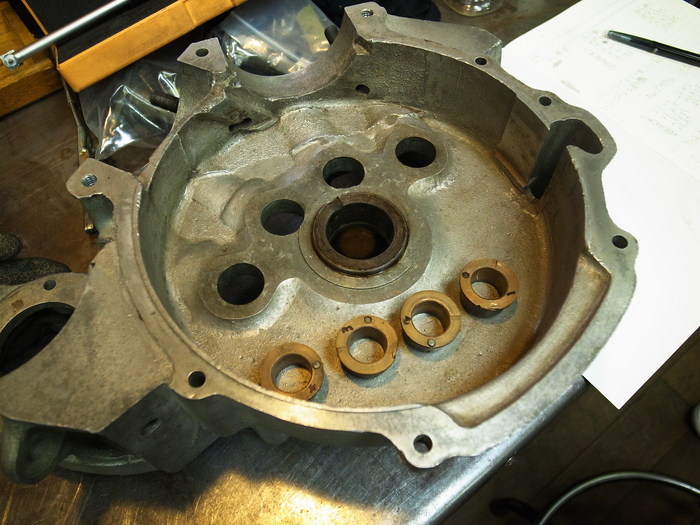

ここからはカムブッシュのお話。
ガタ多目で、鍔部分にも変形(タペットがあたったと思われる)があったのでブッシュ交換。
カムカバー側のブッシュは状態が良かったのでそのまま。


WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_21542196.jpg

WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_2155142.jpg

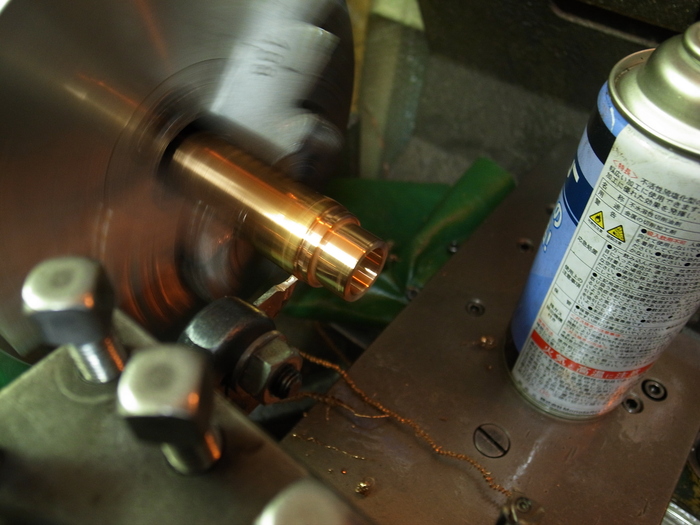

新たに使う、新品カムシャフトとケースのブッシュホール径に合わせかカムブッシュ製作。


WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_21553094.jpg

WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_21554268.jpg

WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_21563413.jpg

WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_21564588.jpg

WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_21565767.jpg

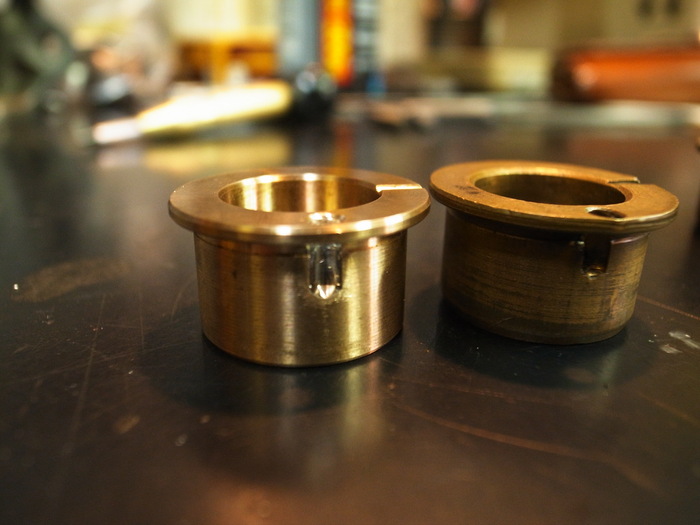

専用のハイスでオイル溝を掘り、オイル溝が上に来るように位置決めして、冶具を使いダウエルピン穴を開けます。
カムブッシュを交換する際に新たにケース側にダウエルピンの穴を開けるのが嫌なため、この方法でピンをとめます。

WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_21571430.jpg


WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_21573870.jpg

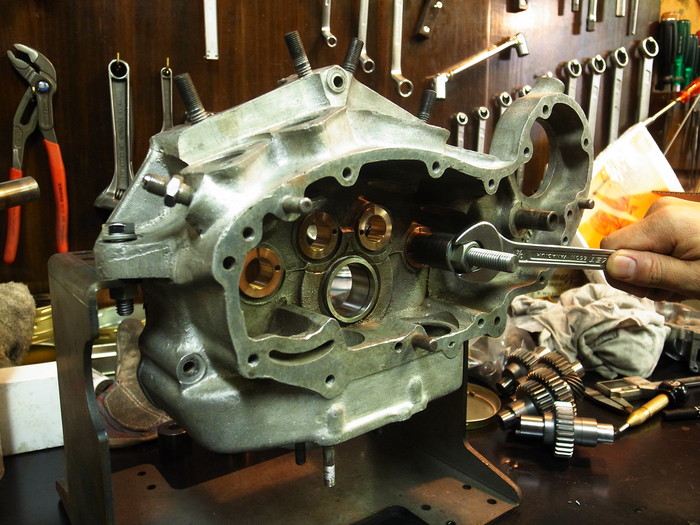

ケースを暖め、カムブッシュ側のダウエルピン位置とケース側の元々開いていたピン穴位置を合わせブッシュ圧入。


WL ENGINE クランクシャフトベアリングレース&カムブッシュ_a0248662_21575042.jpg
