2015年 09月 05日

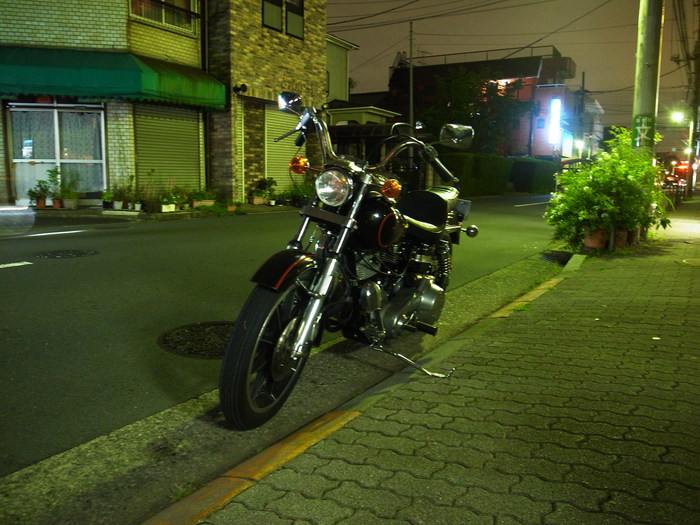

1978FXE1200  手直し・キャブセッティング あともろもろ



Sさんのショベルヘッドも佳境に。
ウェービングしていたフロントローター交換。固着していることが多きローターボルトはやはり固着している。
インパクトドライバーを使いどうにか抜く。ローターボルトか交換し、ローター取り付け。
クラッチの遊びも再調整。



キャブセッティングをしつつ、試乗をしていたのですが始め吸っていなかった2次エアを吸い始める・・・。
マニホールドクランプを増し締めするとよけいに酷くなる。バラすとハダプターリングが変形してしまっています。このアダプターリングはシールリングの内径より少々大きかったのです。そのためクランクを増し締めしたときに変形したのでしょう。これは組む前に分かっていた事・・・ちゃんとアダプターリングを削っておけばよかった・・・。
ともあれ、インマニシールはOリングタイプに交換し取り付け。2次エアは無し。



ついでに第一回目の増し締め。
プッシュロッドを抜き、ヘッド、シリンダーの増し締め。すでに緩んでいました。




でキャブセッティングをしつつ、試乗を繰り返す。
大分煮詰まってきましたが、もう一声って感じです。





1950 陸王VF1200





穴が開いていたシリンダーのエキゾースト部分。
溶接で穴を塞ぎ、整形。後はシリンダーをボーリングし陸王さんもほぼ終わり。






38VELOCETTE KSS MKⅡ




修理以来のベロセット。

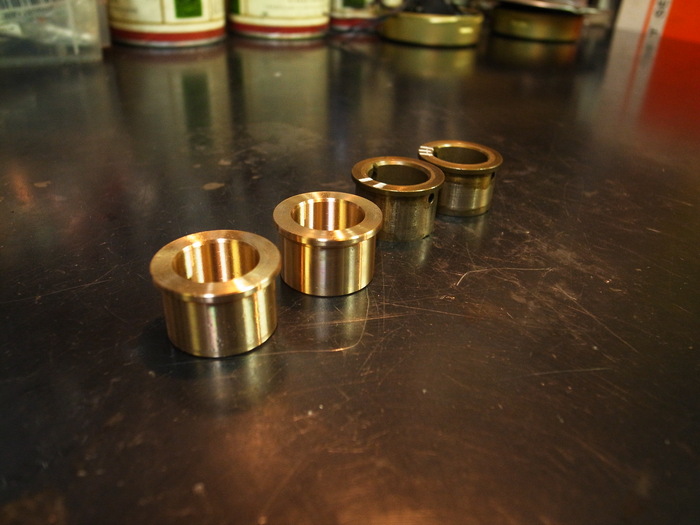

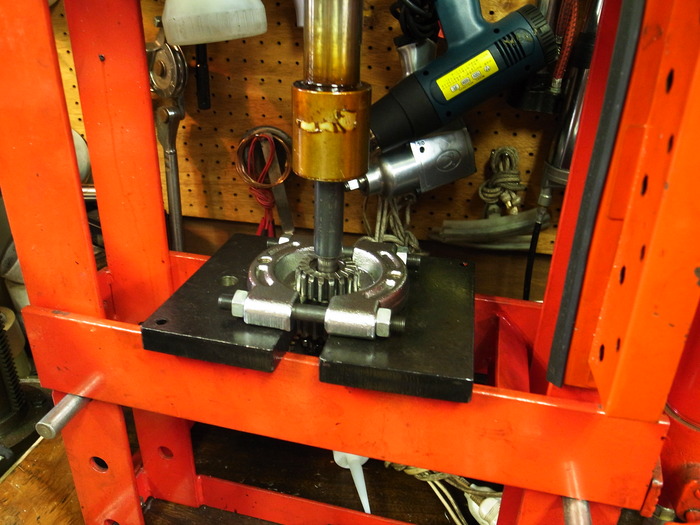

ガタガタだったミッション、レイシャフトの2ND、3RDギアのブッシュ交換。
計測しブッシュ単品製作。





WL ENGINE



MさんのWLのスモールエンドブッシュ前加工。
生爪に銜え、内径拡大。これでリーマーを通すのも楽チン。

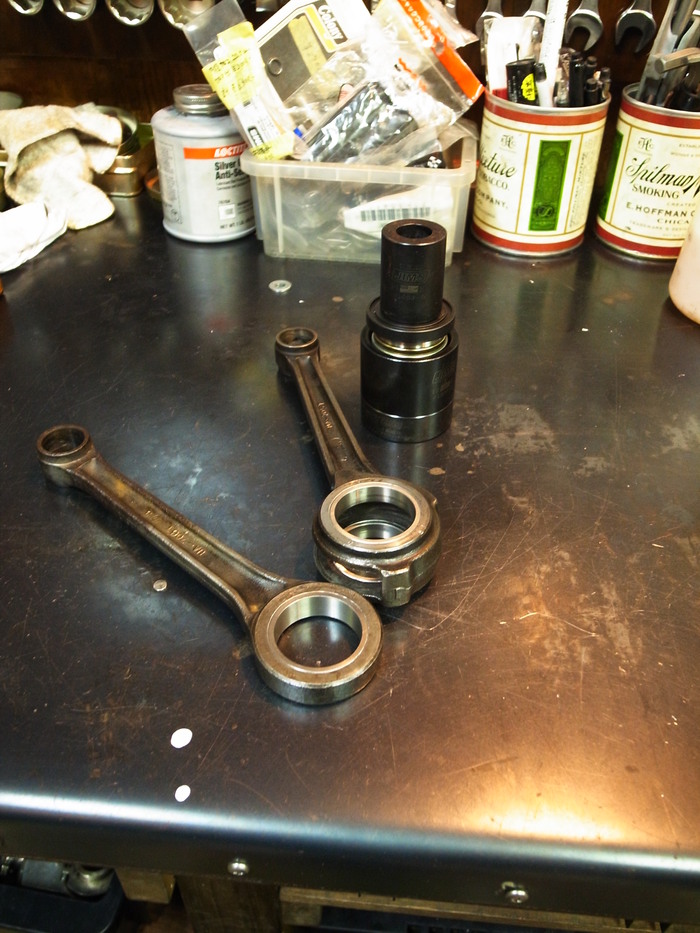

こちらもWLのコンロッド。
新品ビッグエンドベアリングレースを圧入。
随分と圧入代が多いので、レース側、コンロッド側にしっかりC面(案内)を作り、圧入。
