WL ENGINE バルブシートカット・すり合わせ

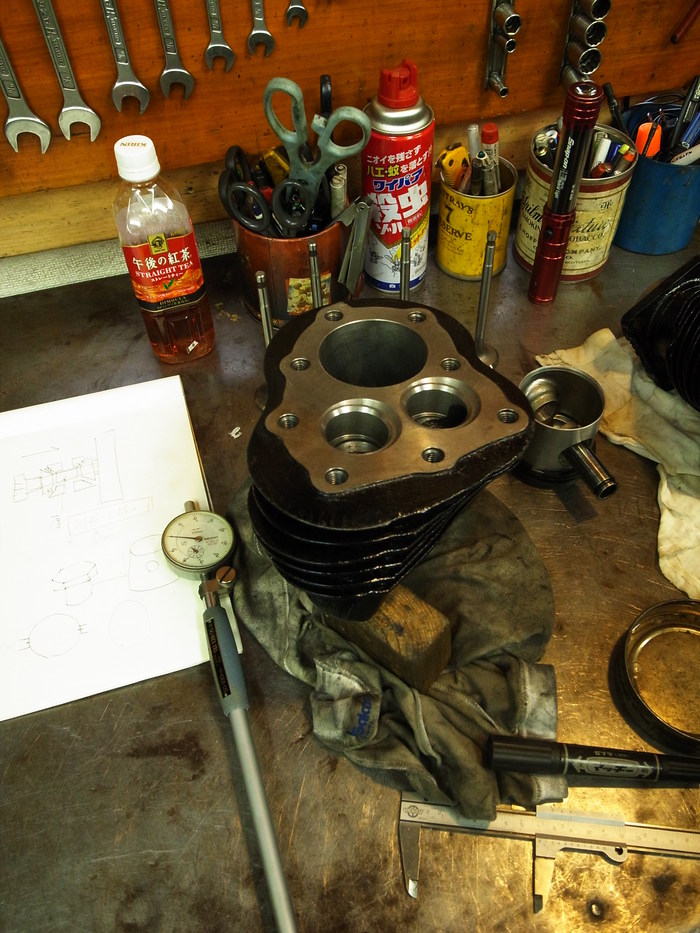

今日はMさんのバルブ周りのお話。

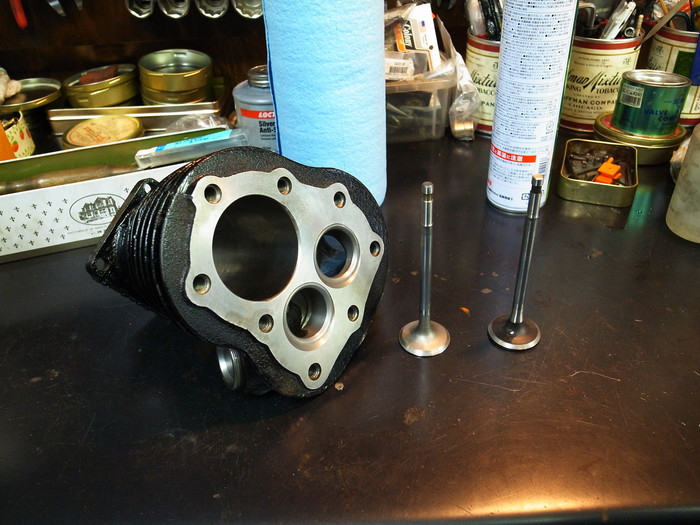

シリンダーは社外の新品。
バルブシートは45度面だけで30度面、60度面は切っていません。
バルブも新品。ステム径は IN8.61mm EX8.62mm~8.63m
ガイド穴はバルブステムに対し0.09mm~0.15mでこいつはこのまま行きます。



ガイド圧入部分だけ穴が縮んでいるので、ステム系+0.1mm(クリアランス分)のリーマーで内径拡大。
OHVモデルと違いバルブガイドのオイルが行きづらいサイドバルブはクリアランス多めで。

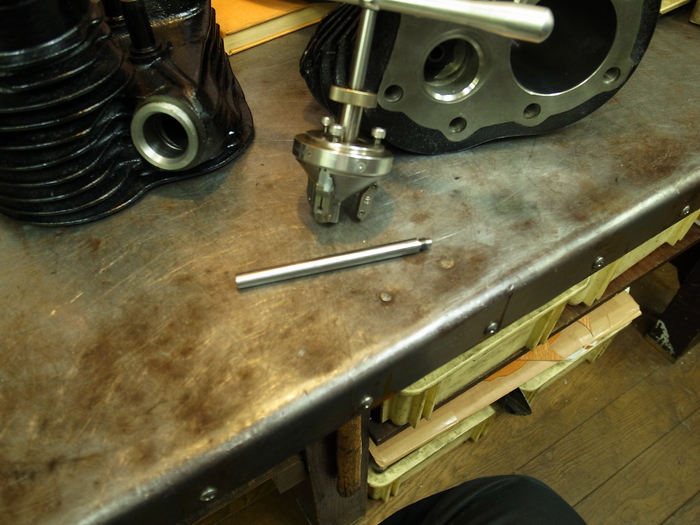

バルブ内径に合わせ、シートカット専用ステム製作。

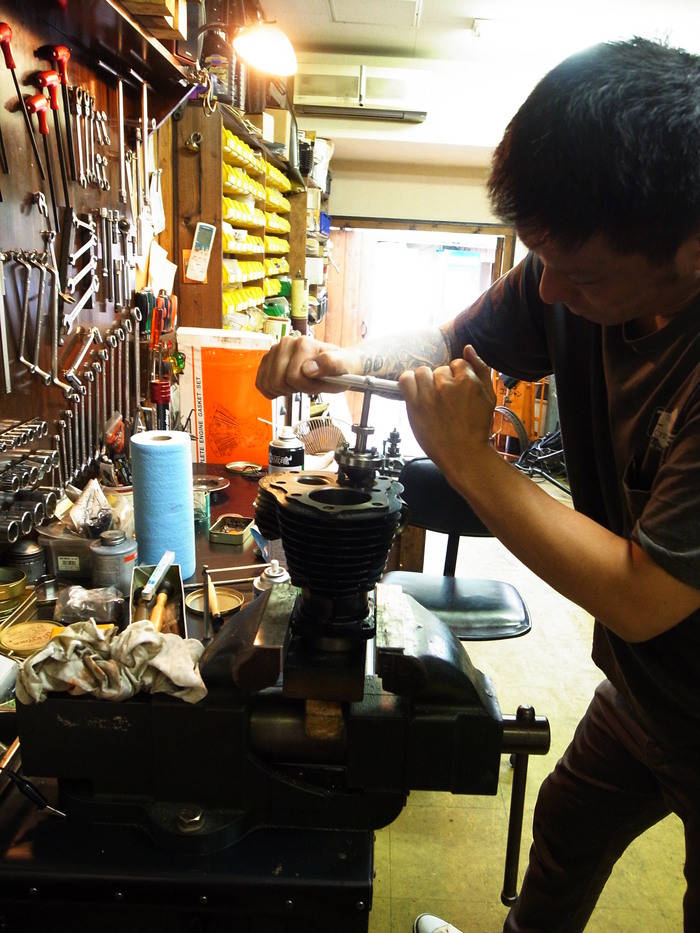

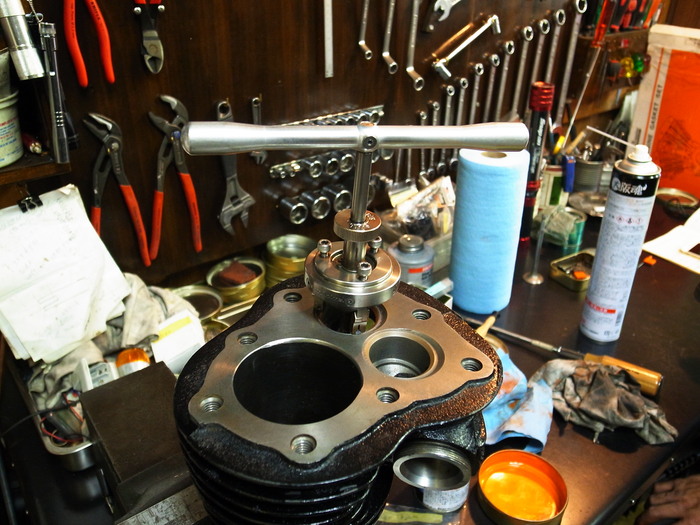

ガイド穴を軸にしてシートカッターを回転させカットするため、ステムとガイドにガタがあってはいけません。
ガイドに対し0.01mm~0.02mm細いステム製作。

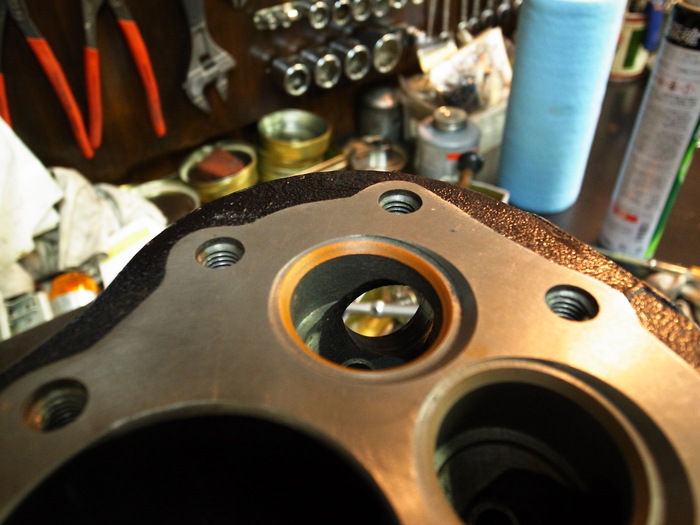

まず、シートカット前のバルブとシートのあたりっぷりチェック。

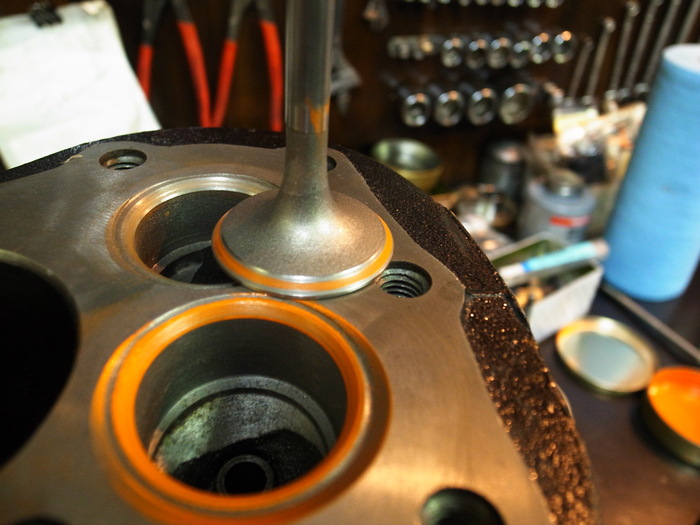

バルブとシートは全周であたっていますが、微妙な角度のズレであたりっぷりが悪い。



まずは45度面。
新品でシートの状態はもちろん良いので45度面はカットせず、擦り合わせをしてシートとバルブがちゃんとあたる状態にする。



45度面が出たところで、30度面、60度面シートカット。




バルブに傘の中心にあたり位置がくるように、あたり幅が1.5mm程度になるように調整しつつシートカット。



同じくインテーク側も。


最後にポート内に灯油を入れ漏れチェックして終了。
