2015年 08月 25日

月曜日の授業風景


1947FL1200

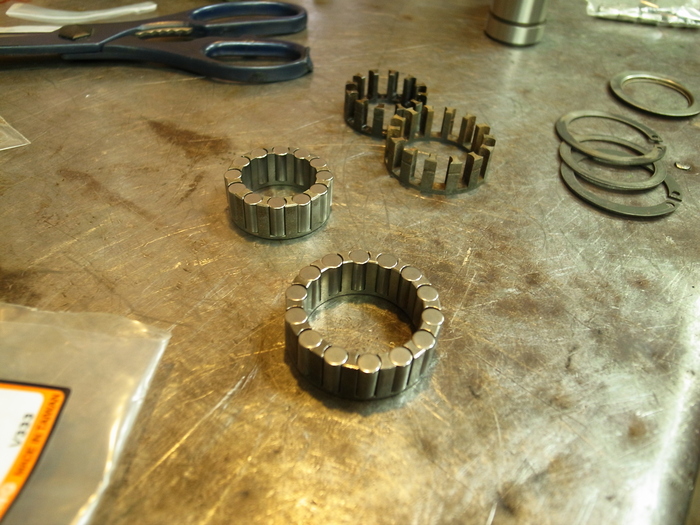

Iさんのナックルヘッドはスターハブのベアリング交換、クリアランス、スラスト調整後、スプロケット交換。

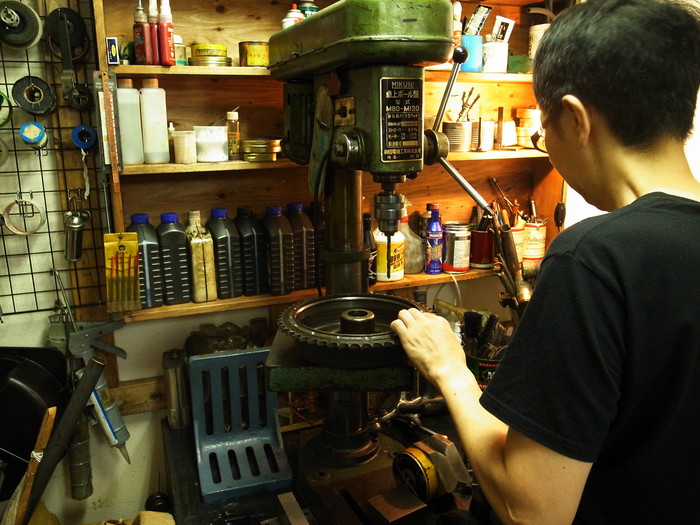

スプロケットをブレーキハブ、ホイールに仮組みして偏芯っぷチェック。
芯を出した位置でリベットを打ちます。




1982TRUMPH T140ES




Nさんのトライアンフも同じくホイール周り。
前後ホイールベアリング交換後、新品スポーク、新品リムの組み合わせでリム組み。
Nさん初めてのリム組み振れとり。






SHOVEL HEAD








夜の部、部分修理のKさんのショベルヘッド。
ロッカーアームブッシュ交換後スラスト調整。
もともと入っていたカラー&バネワッシャー(バネワッシャーを入れロッカーアーム位置を固定するもの)は排除し、普通に調整し使用としたものの、バネワッシャーを入れるためにロッカーアームが削られていました・・・。そのため、多いところでは1.2mmスラストがあります。
あらあという訳でそれぞれシム製作し、0.3mm程度のスラスト量に。
その後、使うインシュレーターの厚みに合わせてキャブスタッド製作、マニホールド面研、アイドルスクリュー製作し、Kさんの部分修理完了。
Kさん、お疲れ様でした。また何かありましたら連絡ください。
