2015年 08月 23日

WL ENGINE 分解・計測作業その2

今日はMさんのWL分解作業の続き。

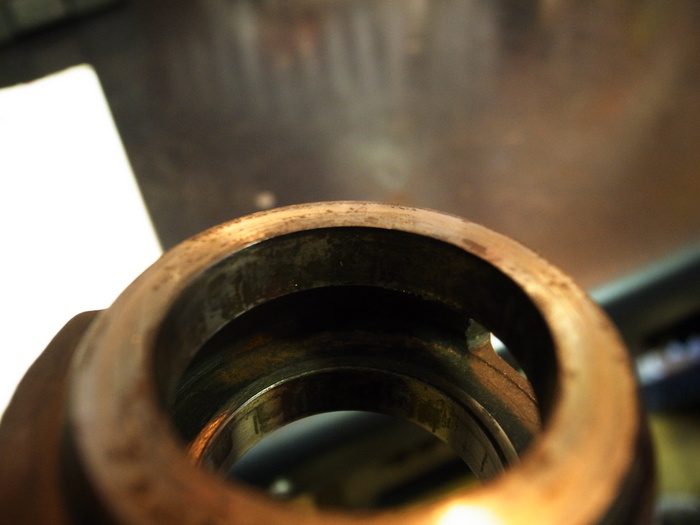

まずはコンロッドの虫食いが酷かったベアリングレース。
とりあえずラッピングしてみて、虫食いがとりきれるか?
ちなみにMAXo.sのローラは+.001”で6.37mm。クランクピン直径25.35mm。クリアランス0.03mmとするとビックエンドレース内径が38.12mmで虫食いが無くならなくてはいけません。



残念ながらフロント、リア共に取り切れず・・・。レース交換します。

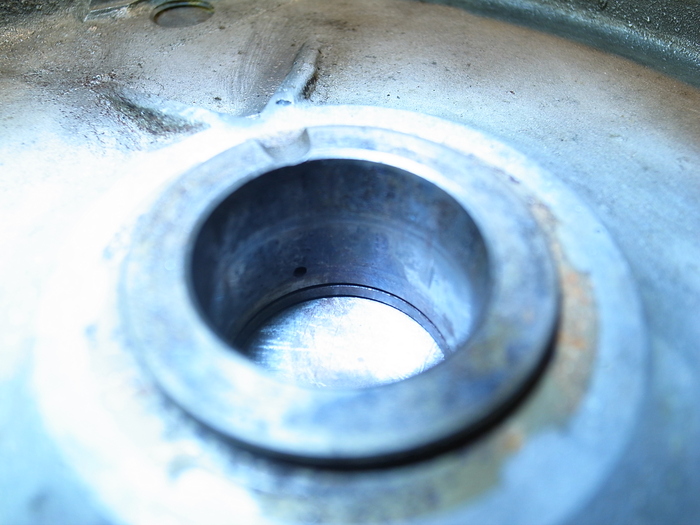

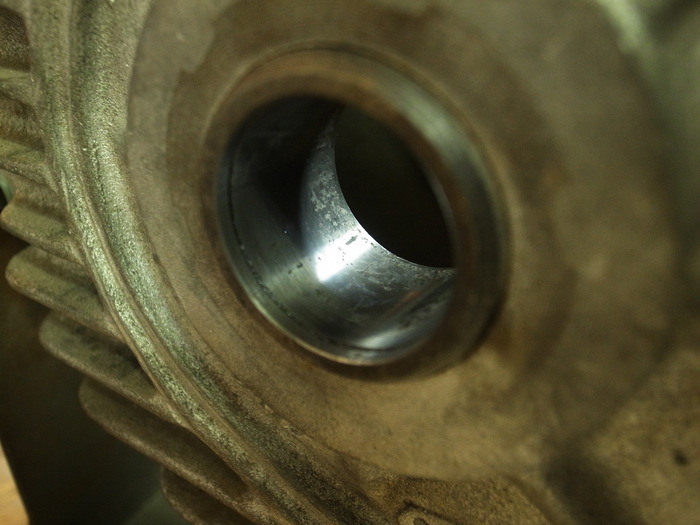

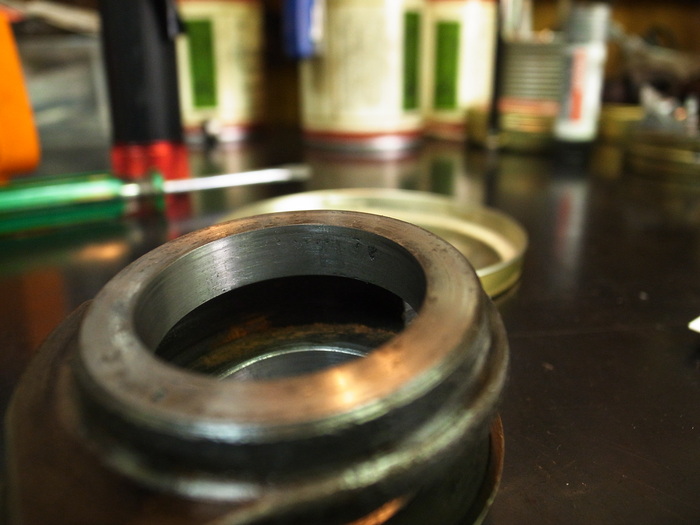

こちらはクランクシャフトベアリングレース。
こちらも虫食いが酷い。
スプロケットシャフト、ピニオンシャフト共に直径22.22mmとして、同じくMAXo.sのローラは+.001”で6.37mm、クリアランス0.03mmだとすると、レース内径34.99mmで虫食いがとりきれなくてはならない。





専用ラッパーを使いラッピング。
こちらも残念ながら駄目。レース交換します。

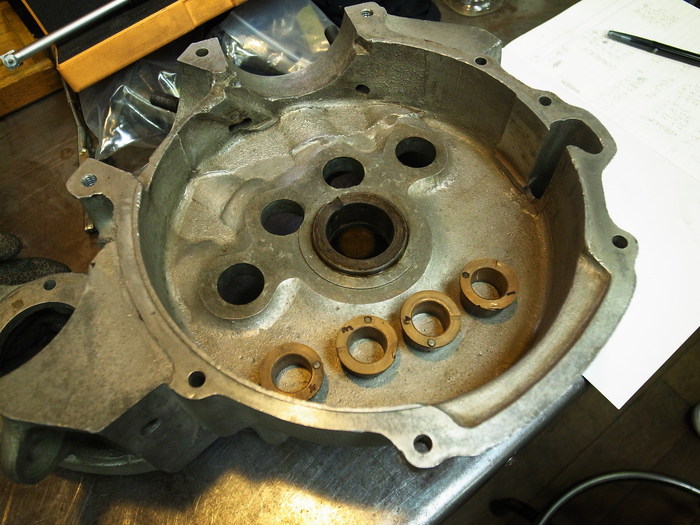

こちらはカムブッシュ。
状態が悪かったケース側ブッシュは全交換。

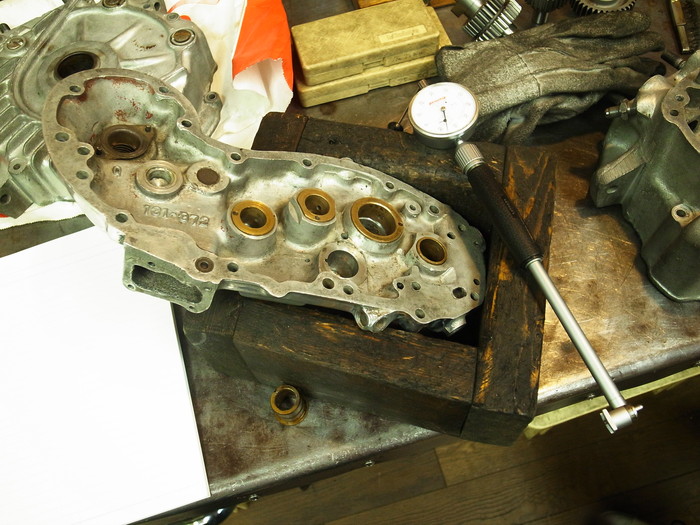

カムカバー側はピニオンブッシュだけ交換。

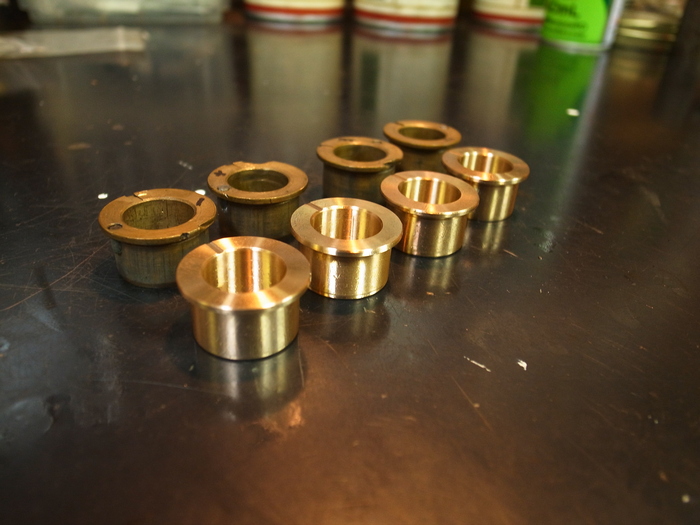

クランクケースブッシュホール、新品カムシャフトにあわせブッシュ製作。
オイル溝きり専用、ハイスバイトを使い溝きり。
