2015年 08月 03日

WL ENGINE 分解・計測作業

今日は新入生MさんのWLエンジンのお話。

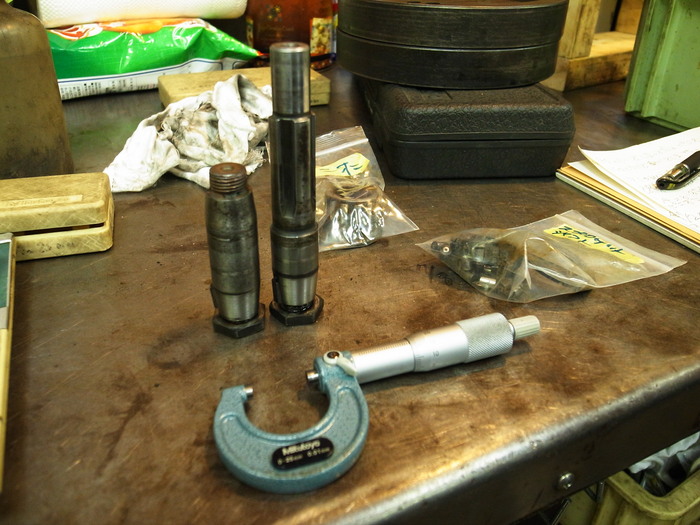

まずはクランクから計測。

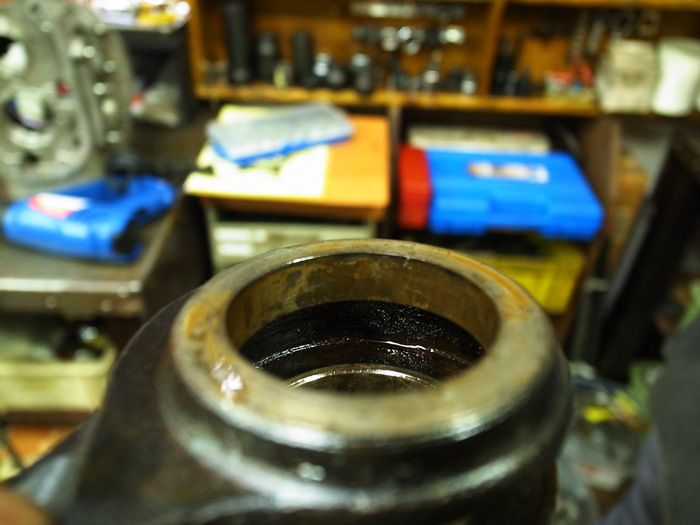

随分なガタがあったビッグエンド部分、計測してみるとクリアランス(ガタ)は0.2mm~0.3mm
クランクピンは新品に交換。幸いローラーが随分減っていたようで、レース自体の減りは少ない。
レースラッピングをして虫食い、錆びをとり、使えるか判断します。




ピニオンシャフト・スプロケット周り
同じくレースは錆・虫食いが酷い。こちらもラッピングしてみて使えるか判断します。

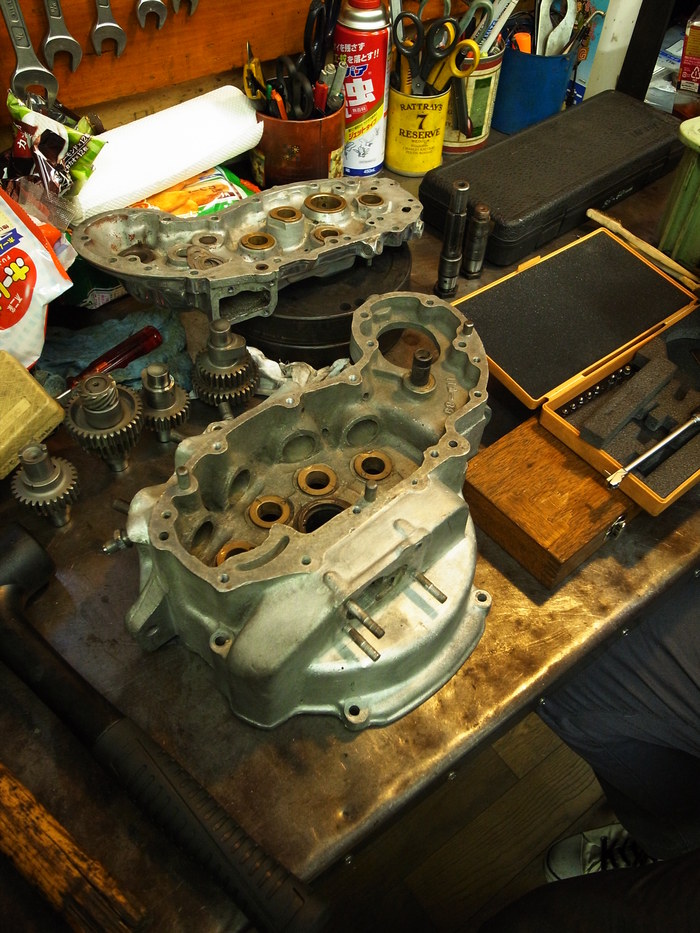

カムシャフト、ブッシュ周り計測。

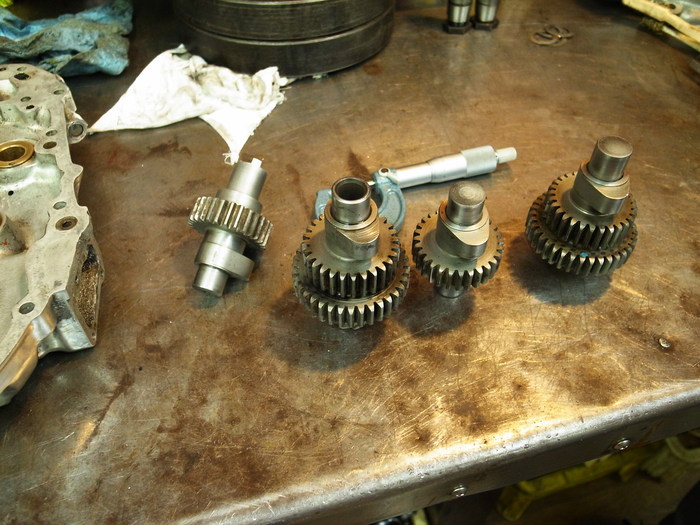

カムギアはギア、カムともにやられているので交換予定。
ブッシュは新品カムシャフトのサイズにもよりますが、ケース側は駄目そうです。




タペットとガイドのガタは0.05mm程度でこちらはそのまま使います。
ローラーは全交換。





シリンダーとピストンは社外製の新品。
ピストンとシリンダーのクリアランスは0.04mmでつめつめ。

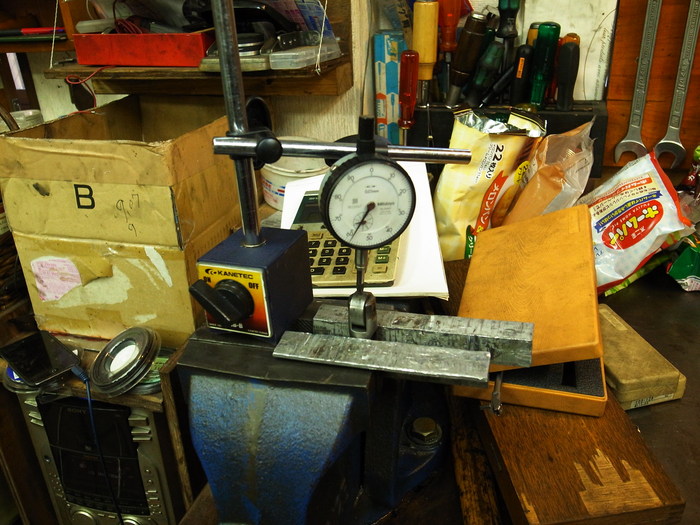

社外製のシリンダーはヘッド、ベース面に対し垂直に穴が開いていない場合がありますので、1サイズオーバーのピストンでボーリングします。

バルブガイドは新品バルブステムに対し0.1mm~0.18mmのクリアランス。
こいつはこれで良しとします。





シリンダーとケースのフィッティング。
社外のシリンダー、ケース収まらない・・・などということがあったら困るので予めチェック。







住吉神社例際




今日は地元、月島・佃で3年に一回行われるお祭りでありましたので、お仕事の後に久しぶりの月島へ。
残念ながらお神輿は担げませんでしたが、宴会には合流。
久しぶりの面々とお決まりの小・中・高時代のお話でタイムスリップ。
昔と変わらない路地裏とともに、増え続ける高層ビルと商業施設の町並みに自分の年波を感じるのでありました。
