2015年 07月 31日

1955FL1200 シフト周り組み立て


今日はYさんのパンヘッド・T/Mシフターまわりのお話。
もともと付いていたラチェットトップから、メカニカルトップに交換。

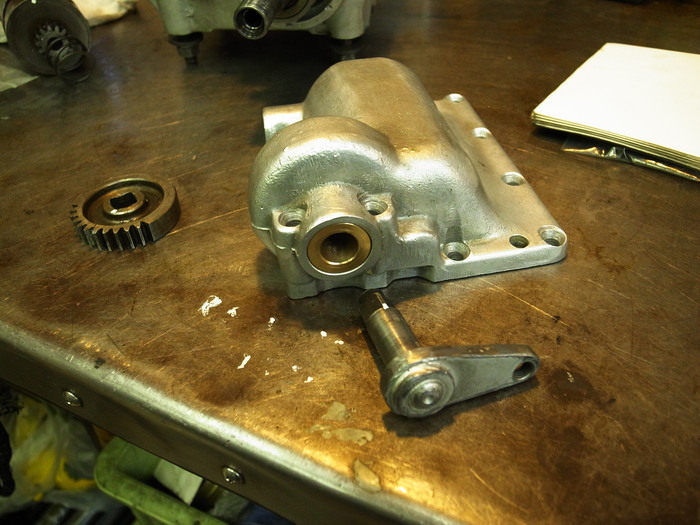

まずはシフターアームブッシュ交換。

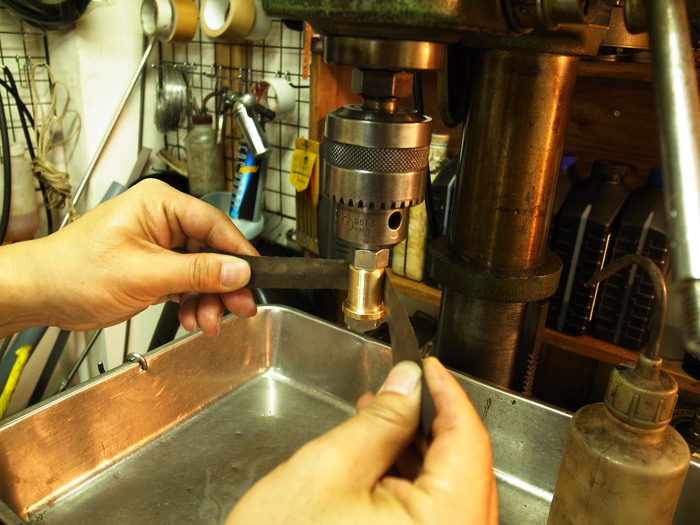

計測後、ケースに合わせブッシュ外径を少々研磨。


ケース暖め圧入、内径はホーニングでO.K。

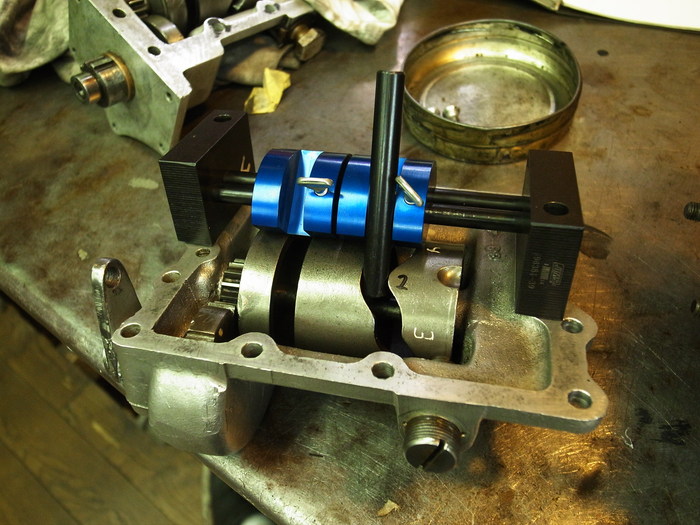

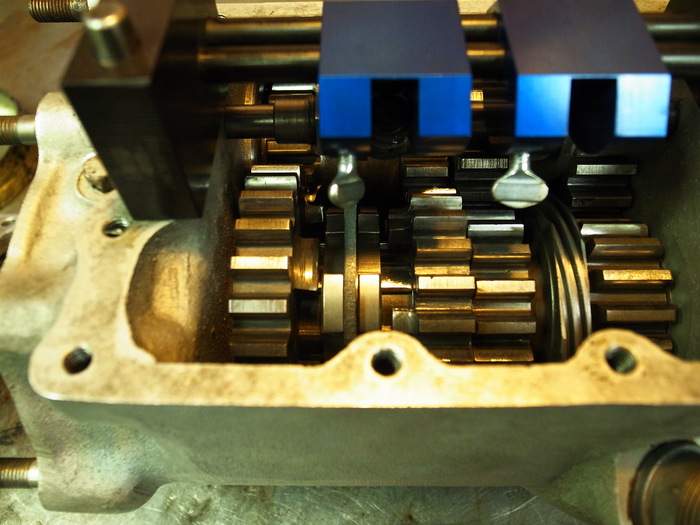

冶具を使いシフターフォーク位置を調整。
元々付いていたラチェットトップのものは合っているが、新たに使うメカニカルのものは調整が必要です。

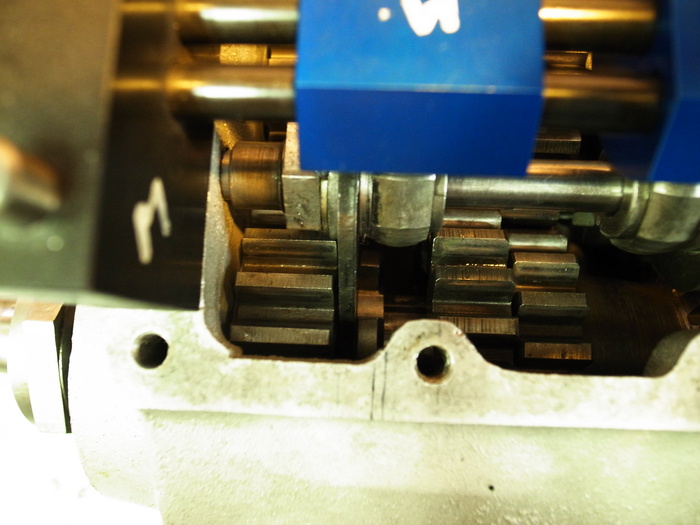

カウンター側1速、2速位置のニュートラルポジション。
中心から、約0.5mm1速側にずれている。



1速、2速の位置。 2速の入りっぷりが悪い。

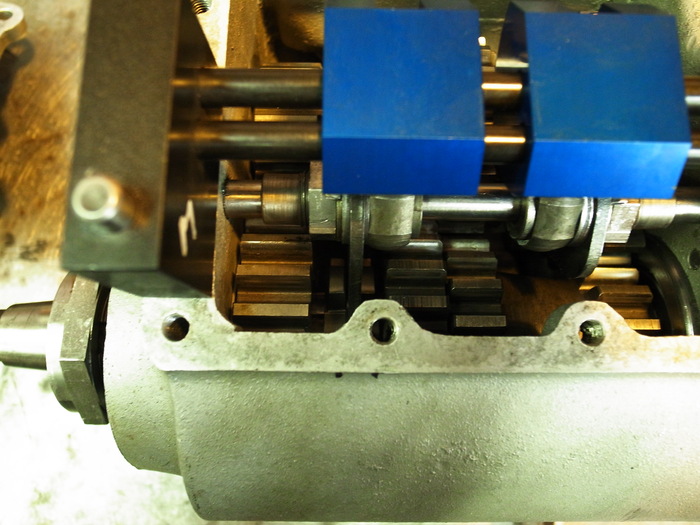

メインシャフト側3速、4速のニュートラルポジション。
中心から3速側に約1mmずれている。



3速、4速位置。 4速での入りっぷりが悪い。

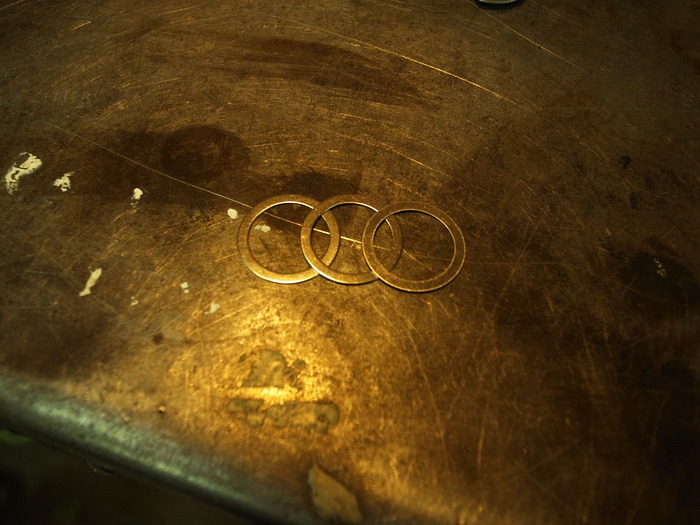

シフターフォークの調整シムで位置調整。
1速2速側はシムを一枚抜き、3速4速側はシムを3枚増やす。

ちなみにシムの厚みは約0.4mm。

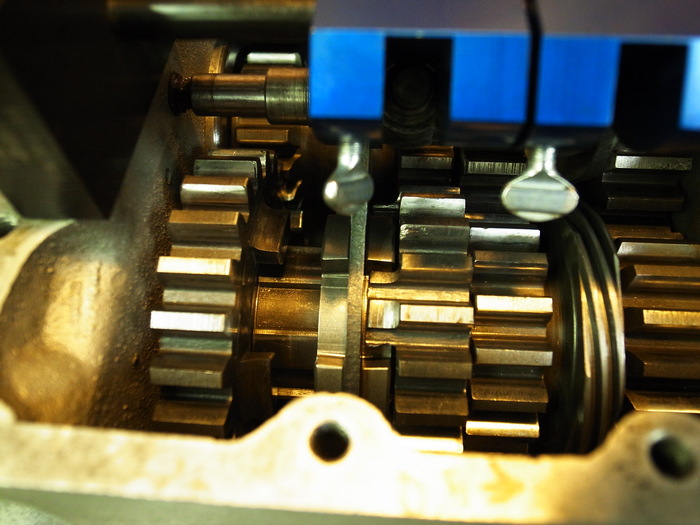

それぞれ、シフターのニュートラル位、1速、2速、3速、4速位置を出し計測。

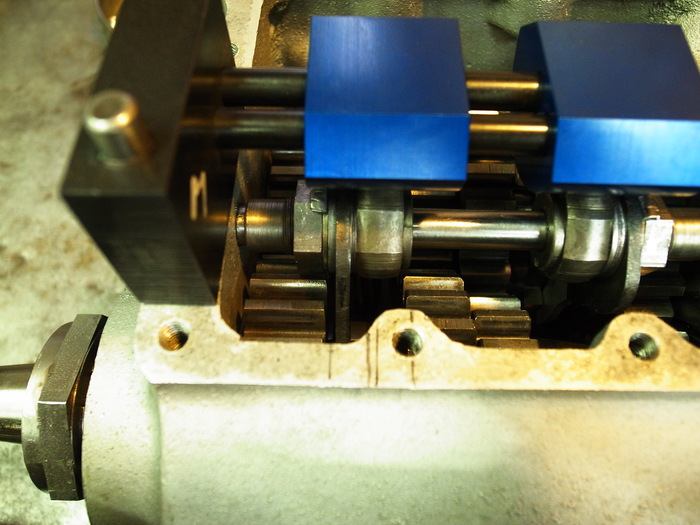

カウンター側N、1速、2速位置。それぞれ入りっぷり良し。




メイン側3速、4速位置も良し。



シフターの組み立て。
47年以降のハンドシフト、シフターゲージ手前が1速のものは、ギアとアームがこの位置で組む。

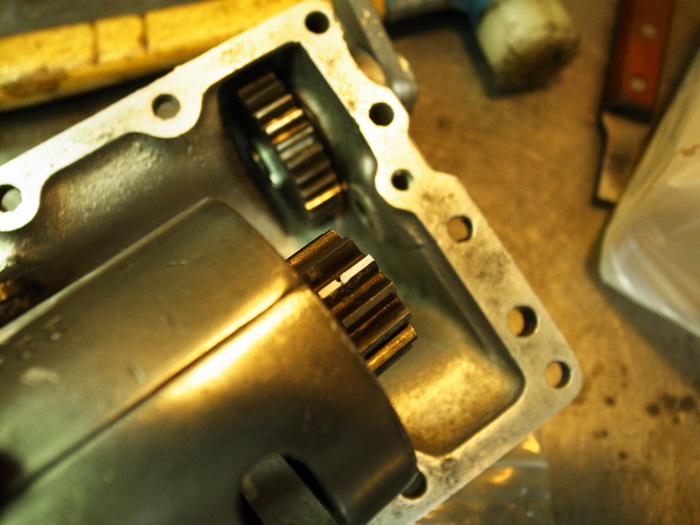

シフトギアとドラムギアの位置も合わせる。

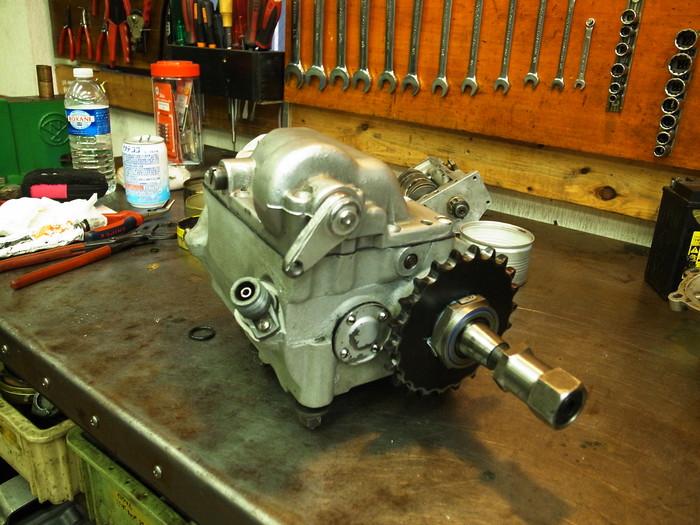

メインドライブギアシールを圧入し、ミッション、シフトはO.K。

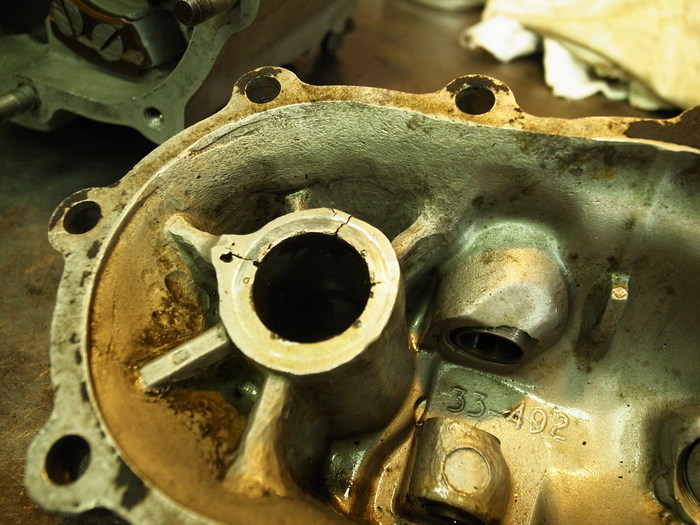

後はキックのこいつをどうにかせねば・・・。
