2015年 07月 25日

1978FXE1200 電装周り あともろもろ

ショベルFXEの作業も大詰めです。

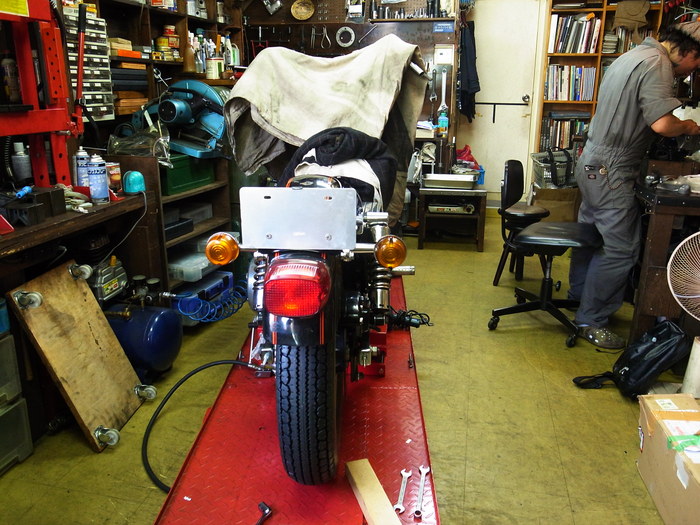

ウインカー、一旦分解・清掃後取り付け。




レギュレーターは一部塗装を剥がし、アース線を付け、アース不良を予防。





スターターケーブルは長さを合わせ製作。

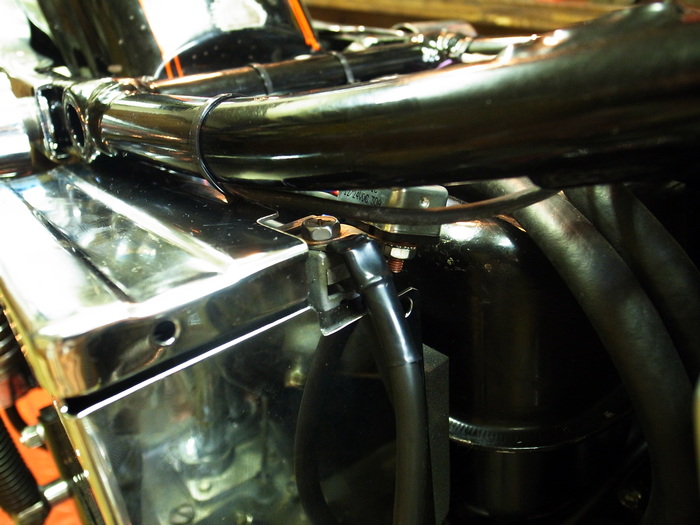

バッテリー+側は干渉しないようにバッテリーカバーを加工。

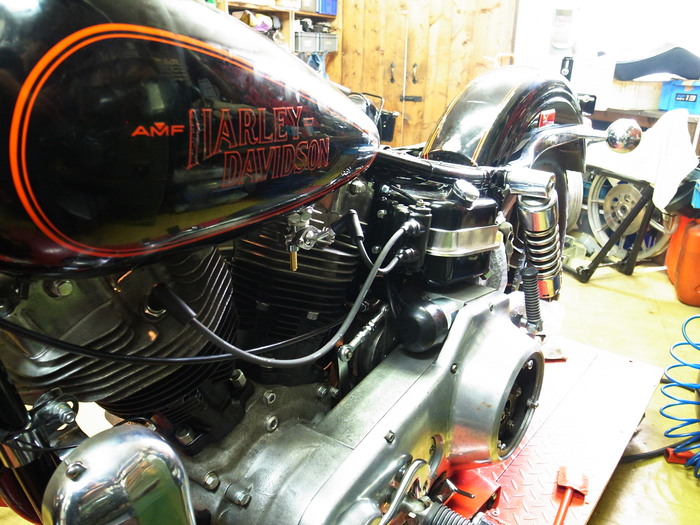

プラグコード製作。

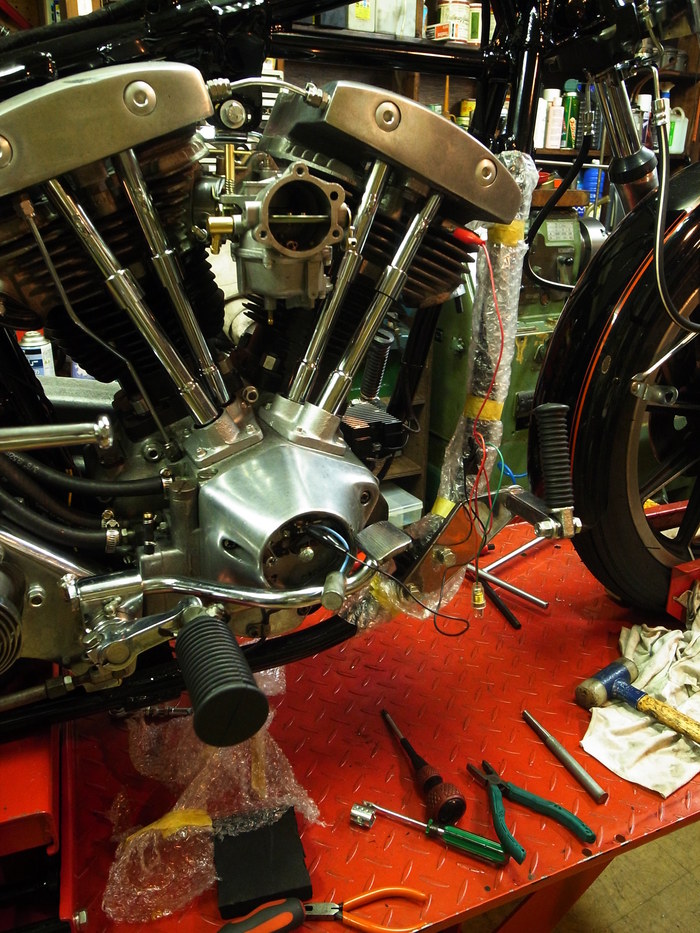

コンタクトブレーカー周り。

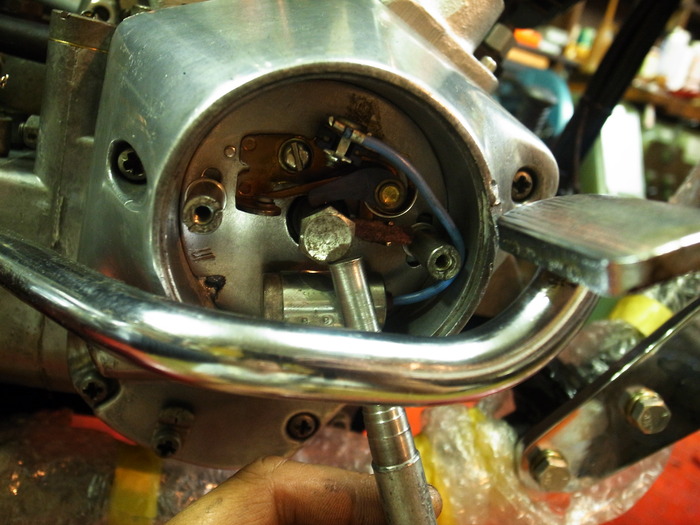

まずはポイントギャップ調整。F、R側それぞれのカム山でギャップ0.45mm~0.5mmに調整。
フロントとリア側で数値が違ったので、カムを軽く叩き芯だし。



クランクを進角位置にして点火タイミング調整。





ホーン取り付け。

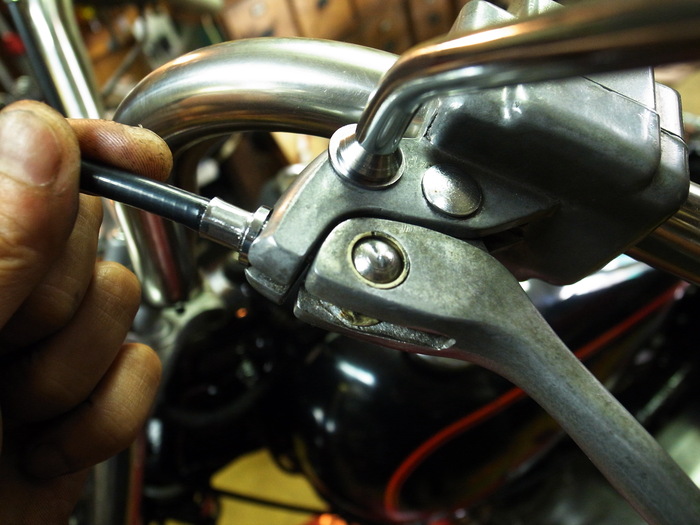

クラッチケーブルも取り付け、調整。
はじめにクラッチ側の調整ネジで1/2回転程度の遊びを作っておき、ケーブル側のアジャスタースクリューでレバー側の遊びを調整。

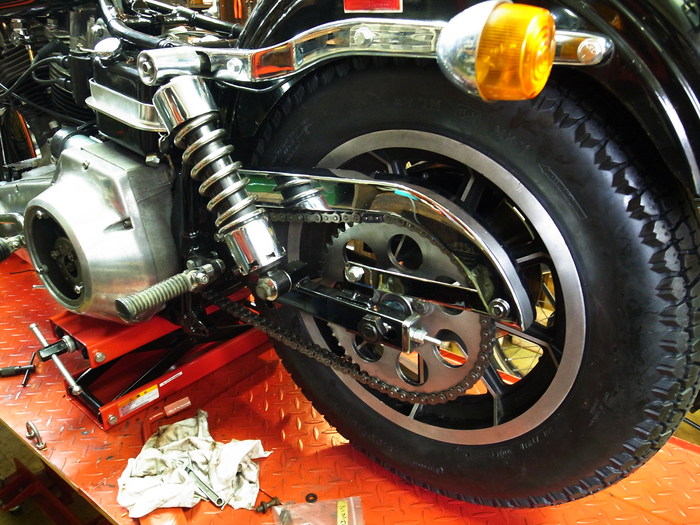

チェーン、チェーンガード取り付け。

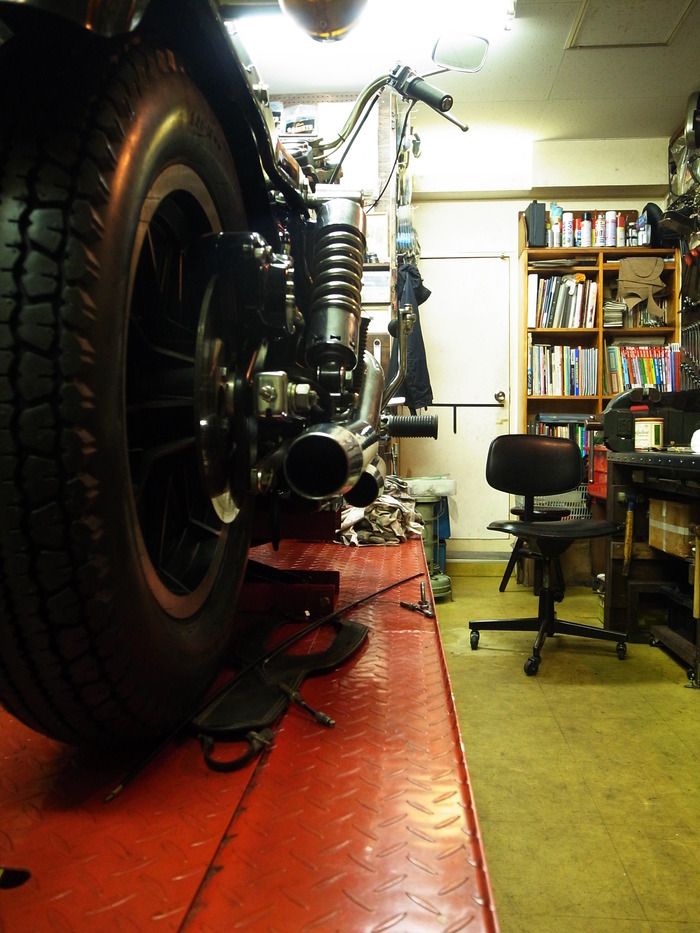

マフラーもステーを少々曲げ、カラー製作し、真っ直ぐなるように取り付け。

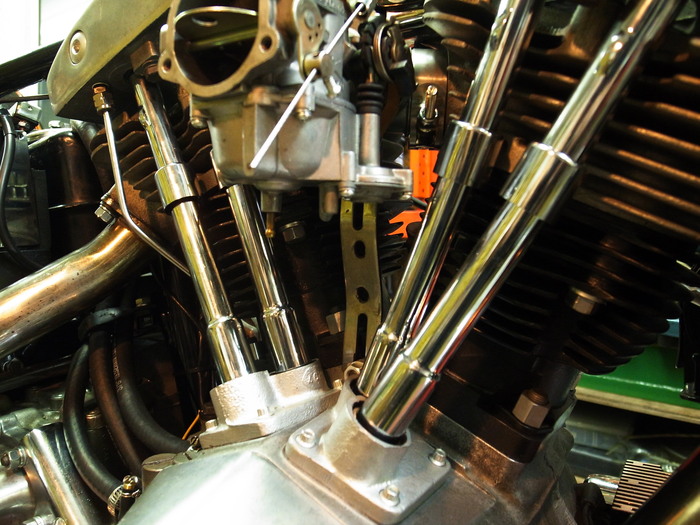

元々ついていたキャブステーを再利用し、ケイヒンに合うようオフセットさせ取り付け。



ガスタンク内側のマウントボルトもスタッド化、タンク取り付け。

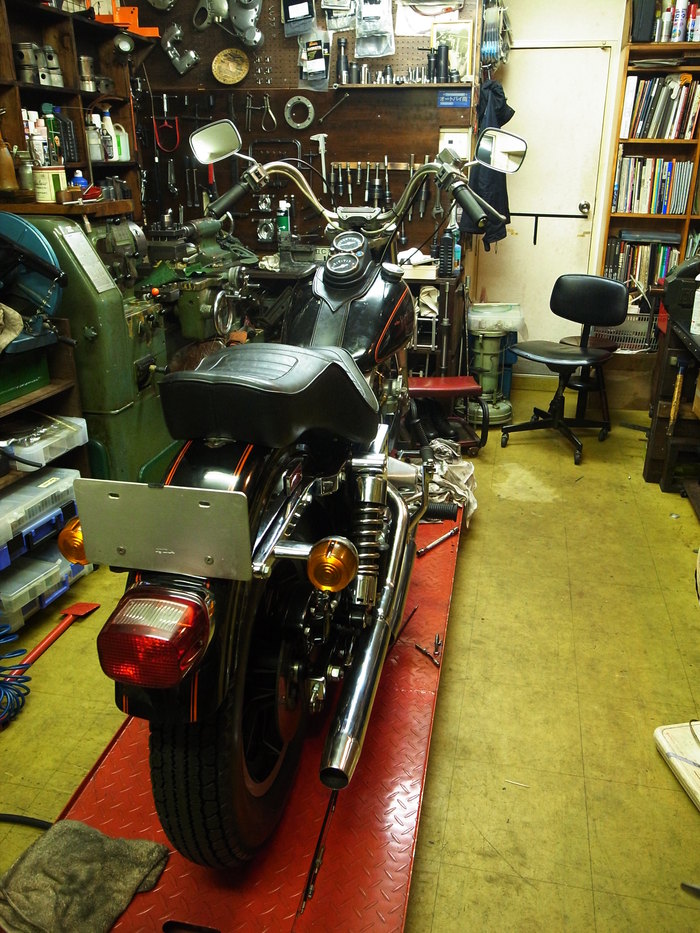

グリップ、ミラーも付け、次回エンジン始動出来そうです。
