1978FXE1200  KEIHINバタフライキャブ

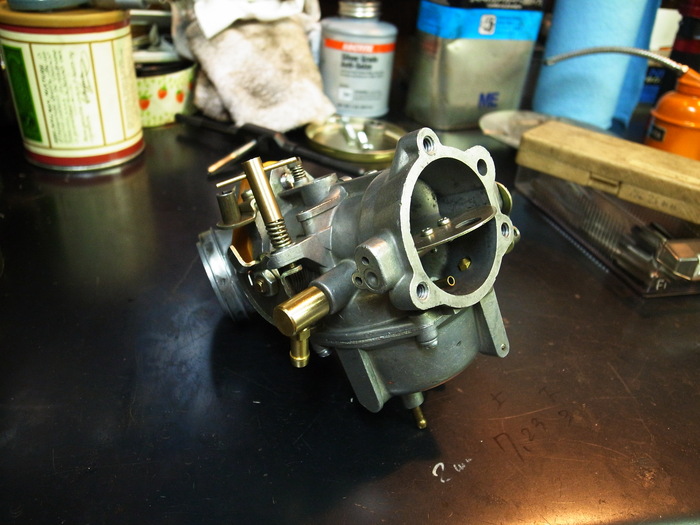

修理依頼のショベルFXE、元々付いていたS&S Eキャブから、純正ケイヒンバタフライに交換。

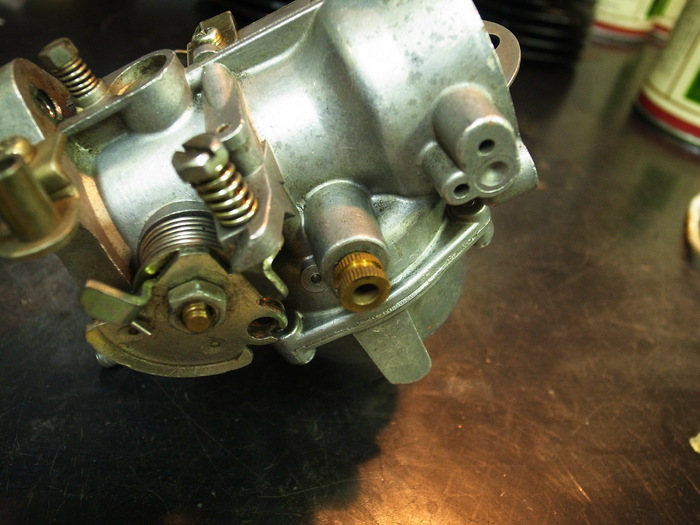

中古品を仕入れオーバーホールです。



バタフライには隙間が無く良好。





JET類は随分大きなものが入っていたので、適正サイズに交換。


インシュレーター製作。

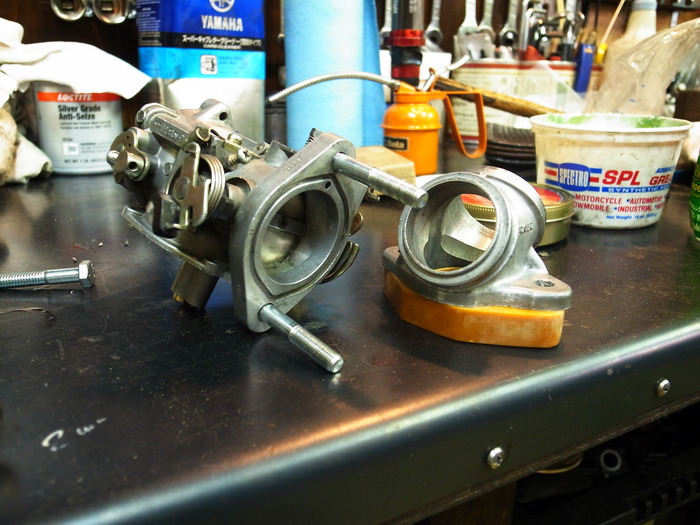

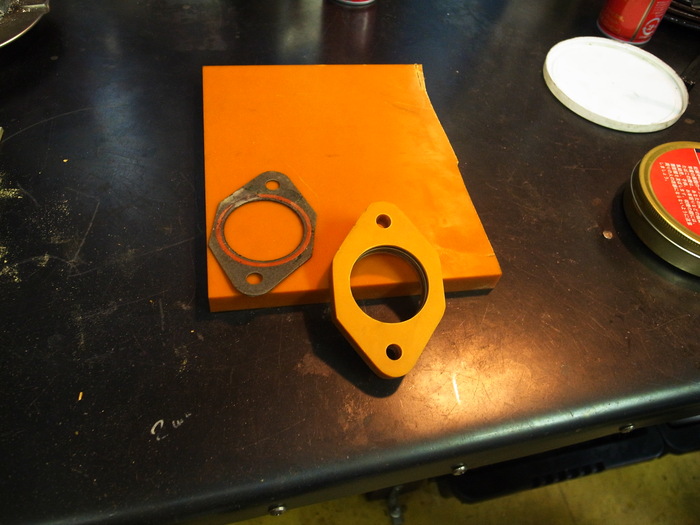

厚み15mmものを使用し低回転時の安定を狙います。




インシュレーターの厚みに合わせ、スタッドボルトを製作するのですが、ネジ穴が駄目。

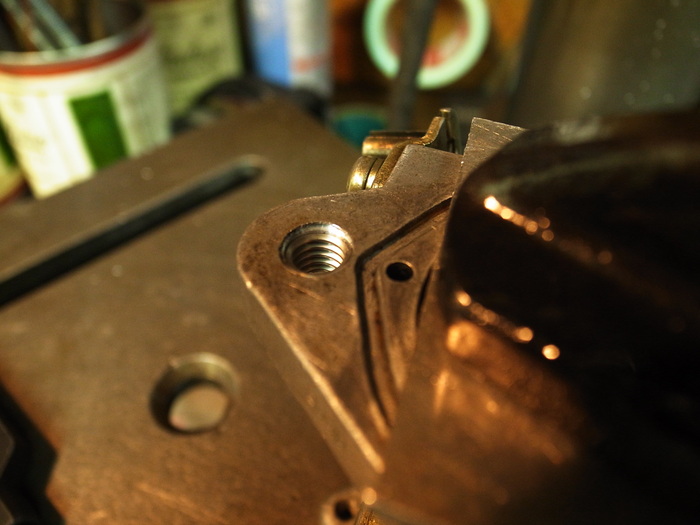

という訳でヘリサート加工。5/16”-18山

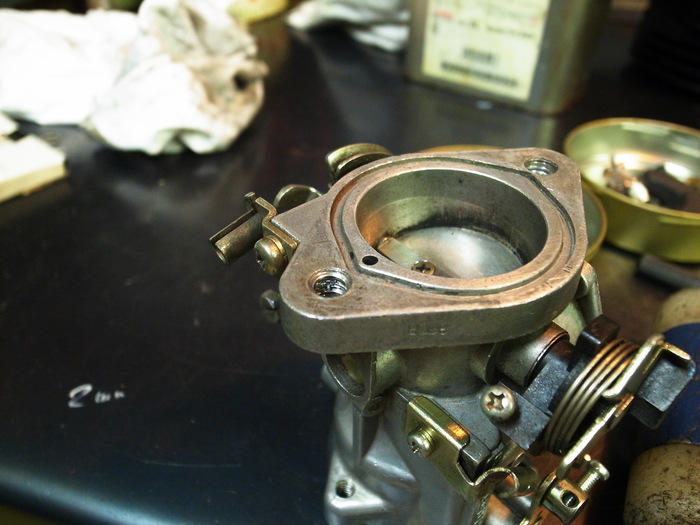

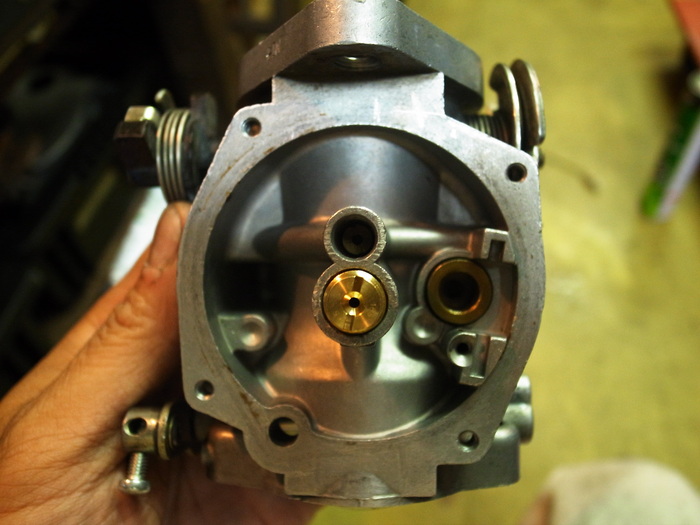

キャブ側、マニホールド側、インシュレーター面研。インシュレーターも面が出ていないことがあるのです。



スタッド製作。



プラスチックで出来ているフェーエルフィッティングは割れてしまっていることが多いです。
プラスチック製品は経年劣化でもろくなってしまうのでしょう。




ネジを切り、ボルトを立てスラインディングハンマーで抜き取り。

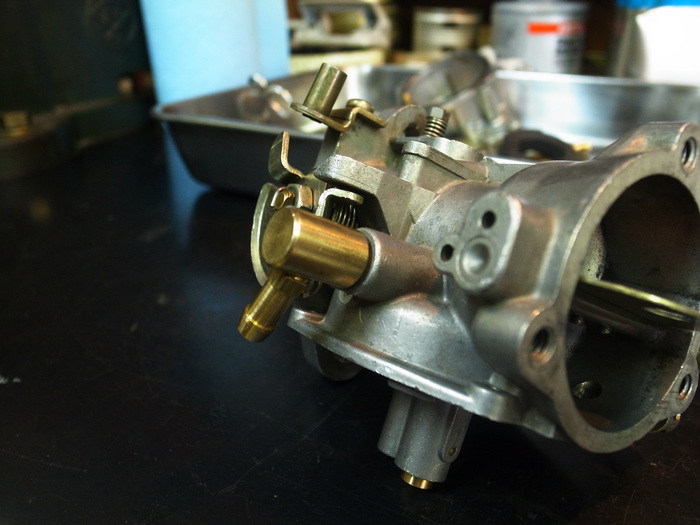

真鍮製のフィッティングを圧入。





フロートレベルも随分ずれいたので、適正レベル(14mm~16mm)に調整。

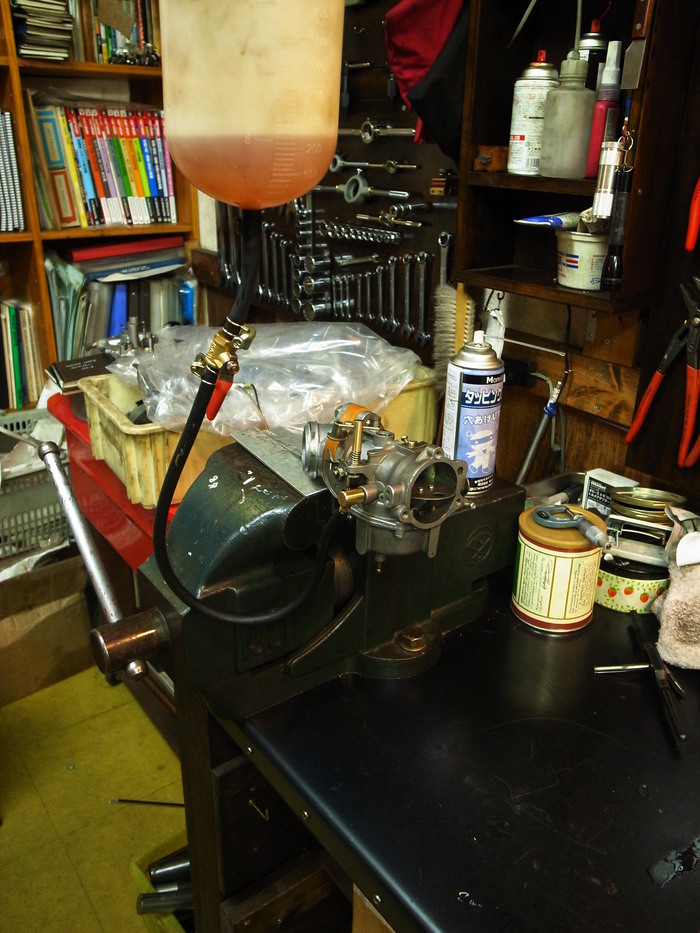

ガソリンを流しオーバーフローチェック。




アイドルアジャスターも単品制作し、キャブちゃん完成。
