2015年 07月 08日

1970TRIUMPH T120 シリンダーヘッド組みつけ

Kさんのトライアンフ組み付け作業。




ロッカーカバーは面研をしてロッカーアーム、スピンドル組みつけ。

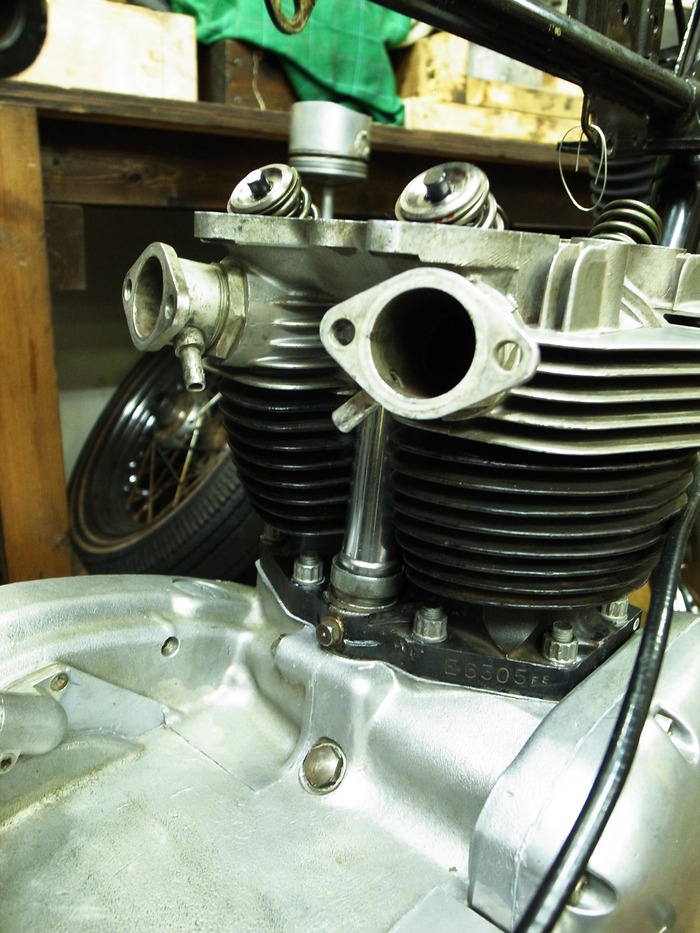

ヘッド、ヘッドガスケットを仮組みして、プッシュロッドチューブのオイルシールの厚み選出。

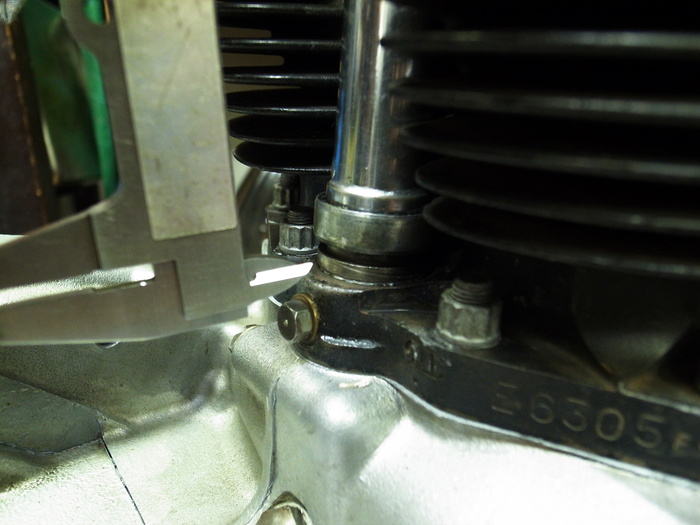

ヘッドガスケットは厚み2mmの厚いもの。プッシュロッドチューブとタペットガイドの隙間を計測し、ヘッドを組み付けたときに1mm程度つぶれる厚みのオイルシールを使う。





プッシュロッドを組み、ヘッドロッカーカバーを付け、トルク管理をしてヘッド締め付け。




ヘッドマウントのカラーは厚みを計測し製作。


Kさんのトライアンフもここまで来ました。
