2015年 07月 07日

平日の授業風景

今日はヘッド祭り。

1947FL1200





Iさんのナックルヘッドは調整ごとが終わり本組みし、ヘッド完成。

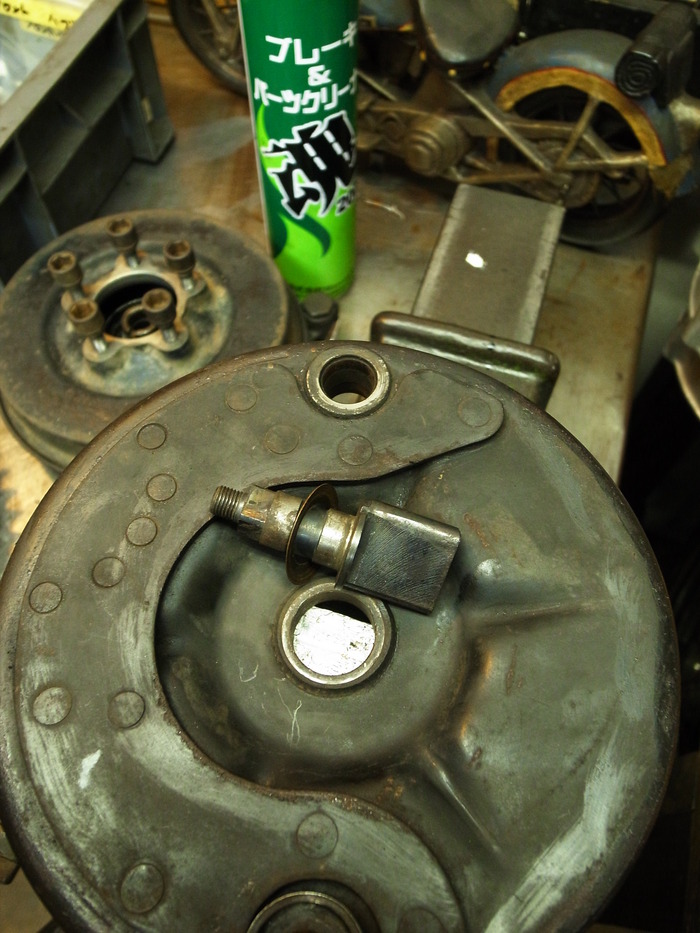

ブレーキ周りの作業へ、ブレーキカムのピボット部はガタガタでブッシュ交換決定。スプロケット、ブレーキライニング張替えです。





NUCKLE CYLINDER HEAD

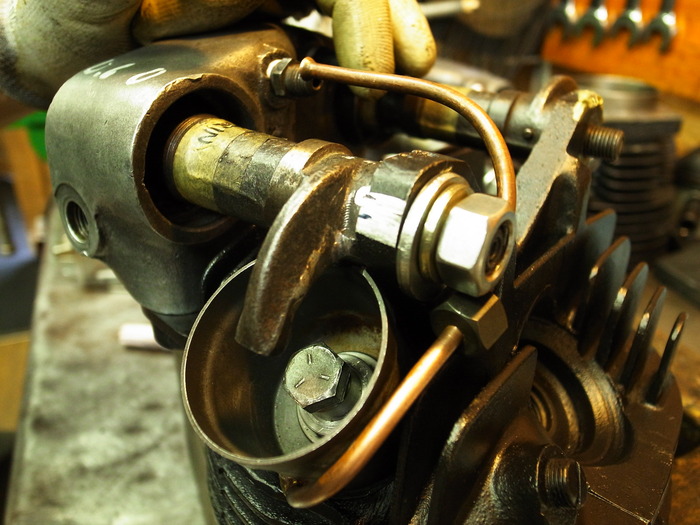

オープンロッカー計画中のWさんのナックルヘッド。
ロッカーアームシャフトの取り付け距離調整後、ロッカーアームスラスト調整。
ロッカーアームの調整後、ロッカーアーム位置が決まったところでバルブスプリングカップを仮組み、ロッカーアームのシーソー運動時にカップとの干渉をチェック、アーム側を削る。
この作業非常に根気がいります。

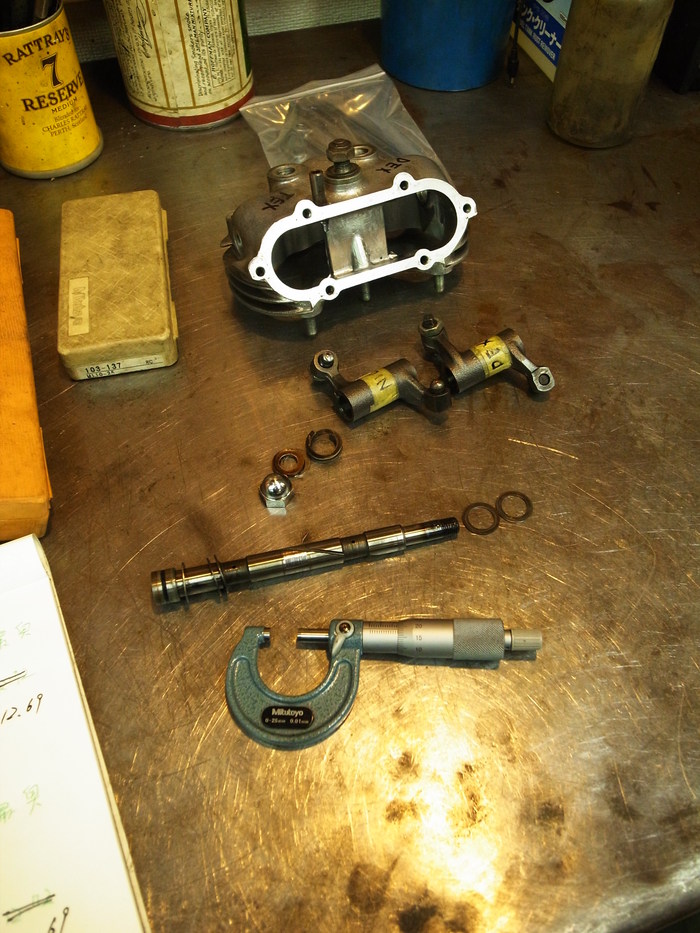

1982TRUMPH T140ES






Nさんのトライアンフもヘッド周りの分解・計測作業。
少々ガタがあったバルブガイドは交換。抜き取りガイド、ヘッド側ガイドホール計測。
入っていたガイドはSTDサイズ、ヘッド側ホールも傷、変形無く良好。
ロッカーアーム、スピンドルもほとんど磨耗無しでこのまま使えます。
