2015年 07月 04日

1978FXE1200  外装周り組み立て

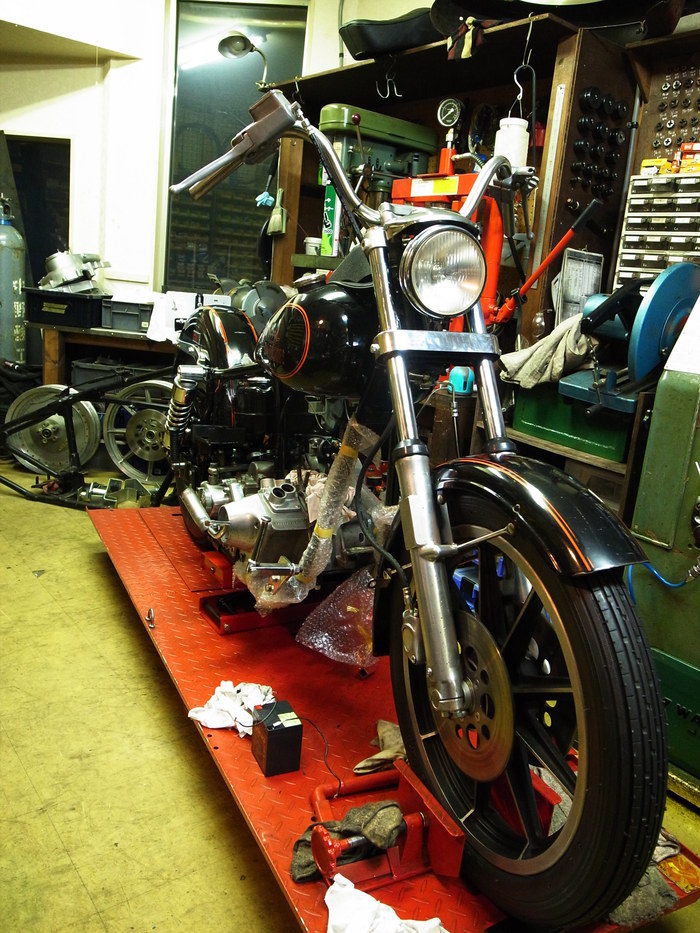

今日は修理以来のショベルFXE外装周り。


オイルタンクは徹底清掃。


バッテリーステーは化粧直し。



Rフェンダーの割れは塗装を生かすため、板金半田で塞ぎ、錆びていた裏面は錆をとり化粧直し。


此方も錆ていたメーターカバーは、純正風に結晶塗装。
市販のスプレーで結構うまくいきました。

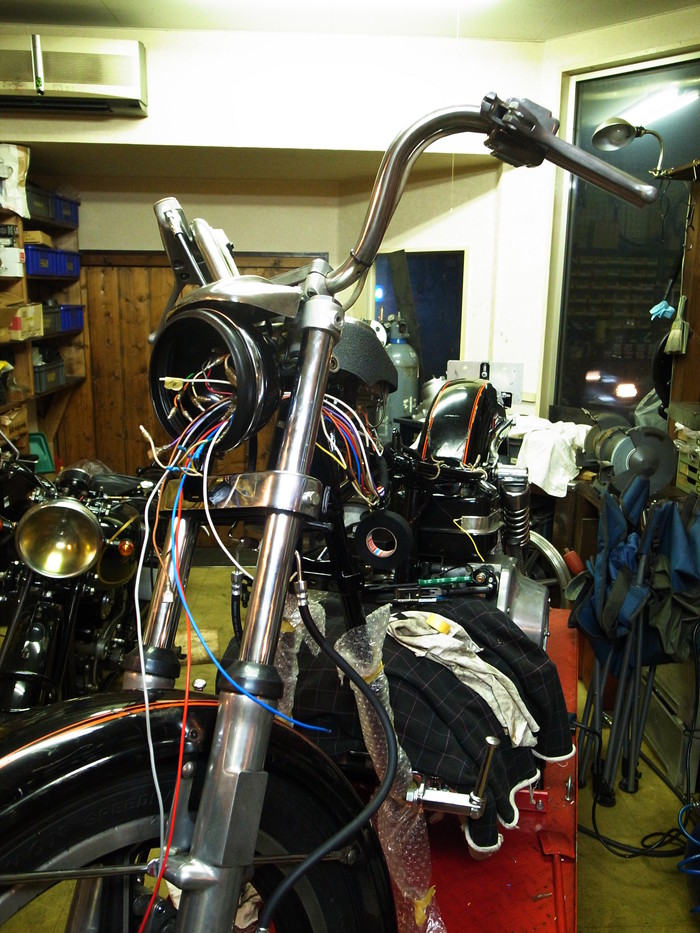

配線しなおし取り付け。



配線を引く。


オイルタンク、バッテリカバーを取り付け、オイルライン取り付け。




プライマリーオイルはエンジンオイルを行かさず、プライマリーオイルを入れるのでプライマリーチェーンオイラーの行き側と戻り側は塞ぎます。



シリンダーを付ける前にオイルチェック。
オイルポンプの行き側オイルラインに、オイルを補充しクランキングしオイルを流す。
ヘッドのオイルライン、タペットのオイルラインO.K。ヘッドとタペットのオイルラインを塞ぎ、ビッグエンドに側もチェック。もちろんO.Kです。



ガスタンクも磨き、今回はここまで。
次回はシリンダー、ヘッド取り付け。
