2015年 07月 02日

1978FXE1200 ブレーキ周り組み立て

今日は修理以来のショベルFXEブレーキ。



フロントダブルキャリパー。

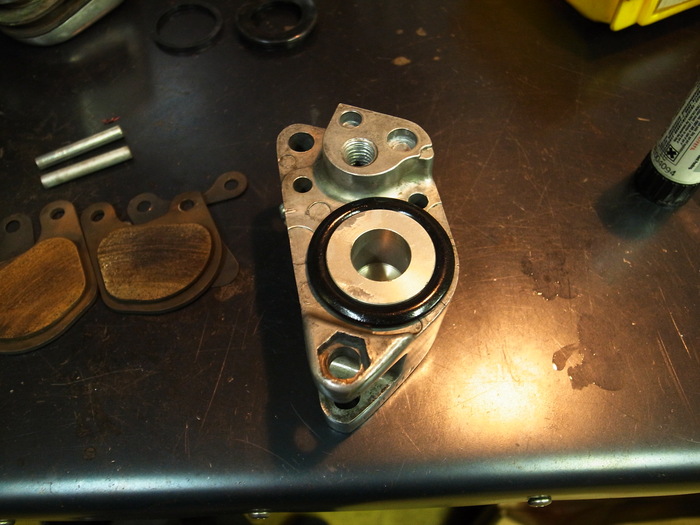

分解清掃後、シール、パッド交換。

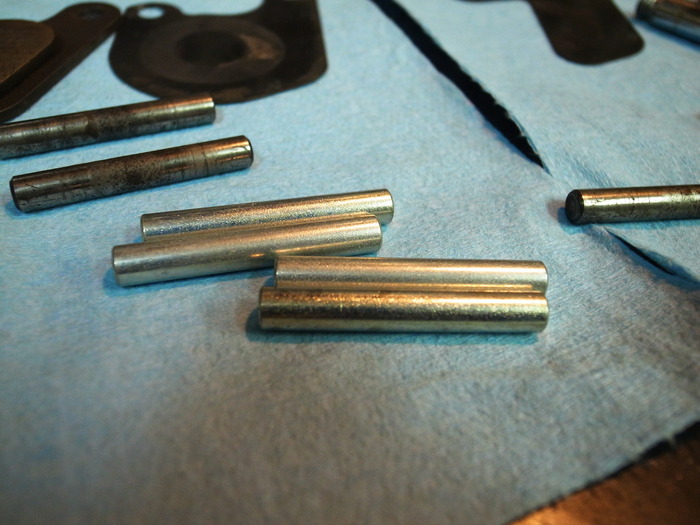

パッドピンも錆びていたので交換。
ピンに段つきなどあるとパッドの動きが悪くなります。



キャリパーブッシュとマウントスクリューも交換しガタ少なくよい感じです。
フローティングのキャリパーはここにガタがあると、ブレーキが斜めに減ったり、片べりします。また走行中にカタカタ動きウルサイです。


インナーとアウターのキャリパーは一本のボルトで締結。
規定トルクで締め付け。



リアのバナナキャリパーも分解清掃後、シール、パッド、パッドピン交換。
マウントピンも交換、R側のマウントブッシュは状態が良かったのでそのまま。

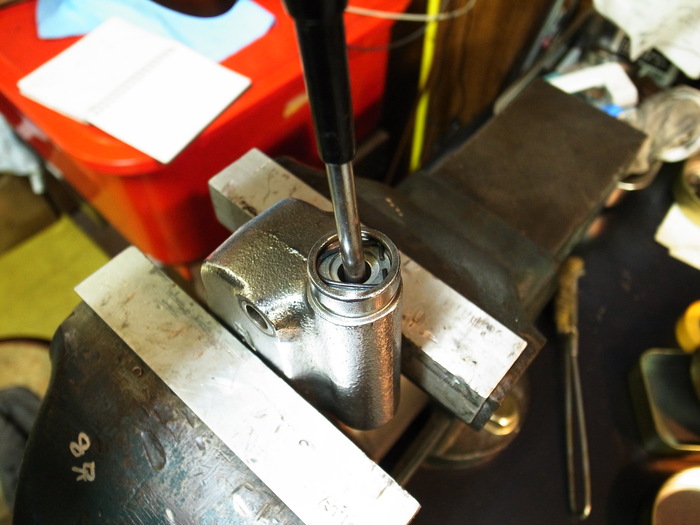

フロント、リアともにマスターシリンダーも分解清掃し、シール交換。







フロントマスターシリンダー、キャリパーを取り付け、ブレーキオイルエア抜き。
錆々だったメッシュホースは交換し、純正タイプのものに。





リア側もキャリパーペダル、マスターシリンダーを付けエア抜き。

というわけでブレーキ周り終わり。
