2015年 07月 01日

1970TRIUMPH T120 タペット・シリンダー組みつけ

今日はKさんのトライアンフ・シリンダー周りのお話。
水が入り錆付いていシリンダー内は、GPMの.020”オーバーサイズピストンでボーリング済み。

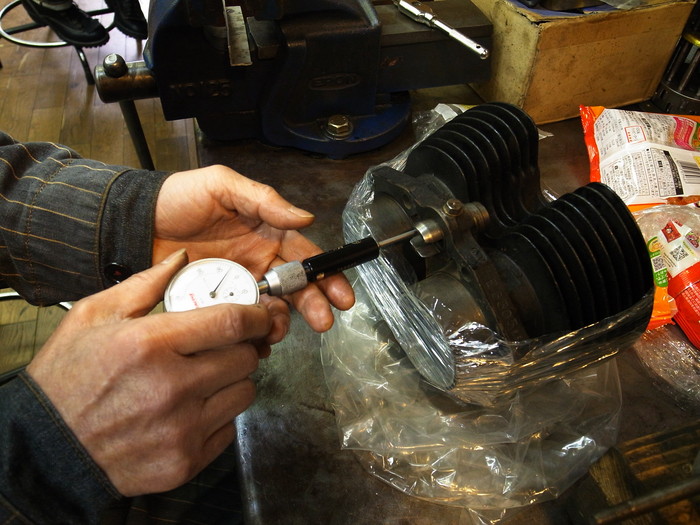

タペット、タペットガイドブロック計測。
タペットガイドホールはIN,EX、タイミング、ドライブ側ともに7.95mm
対し入っていたタペットは7.89mmでクリアランス0.06mm



新品のタペットさんは7.91mmでタペットガイドとのクリアランスは0.04mm
マニュアルの規定クリアランスは0.12mm~0.38mm

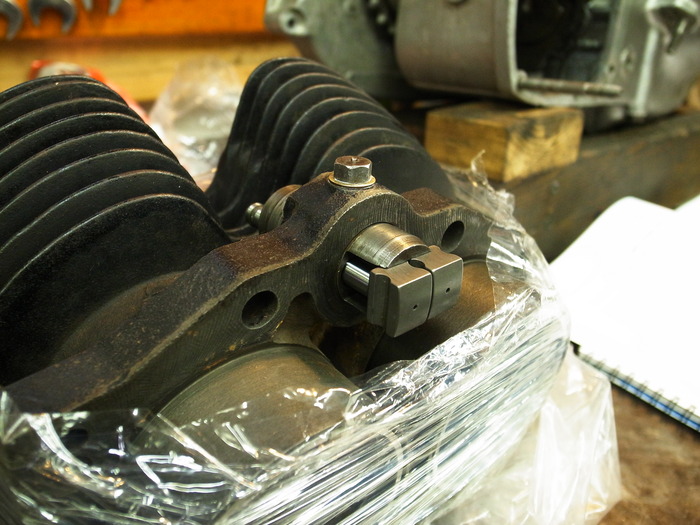

良さそうなのでガイドは交換せずタペットはEX、INともに交換。

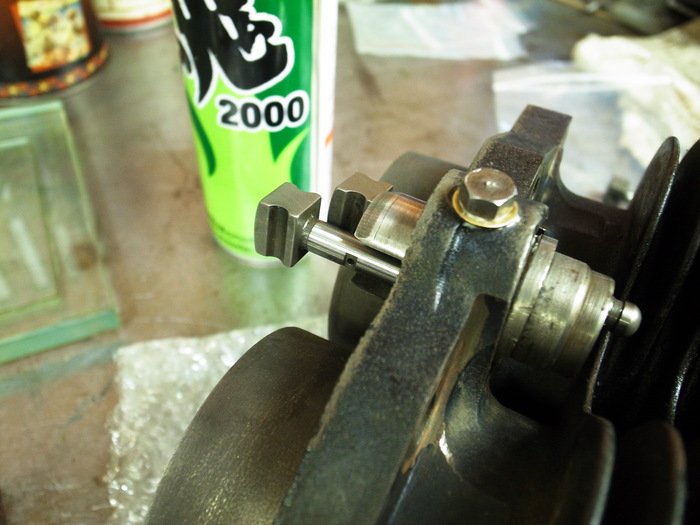

EXタペットはオイルが圧送されるようになっています。オイル側は外側に。




ピストンリングチェック。

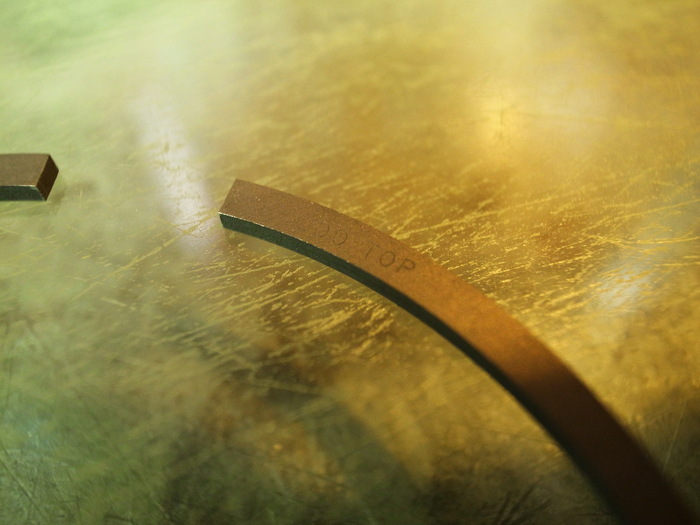

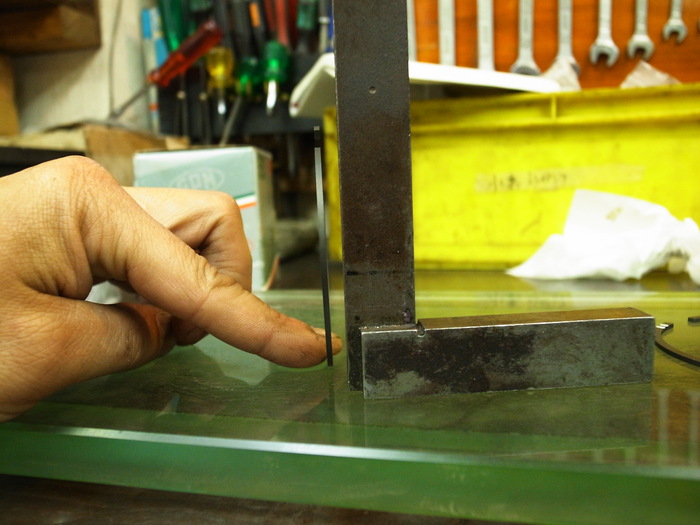

1st、2ndともにTOPマークあり。定盤でチェックするとテーパー状のリングでオイルをかき下げるようになっています。

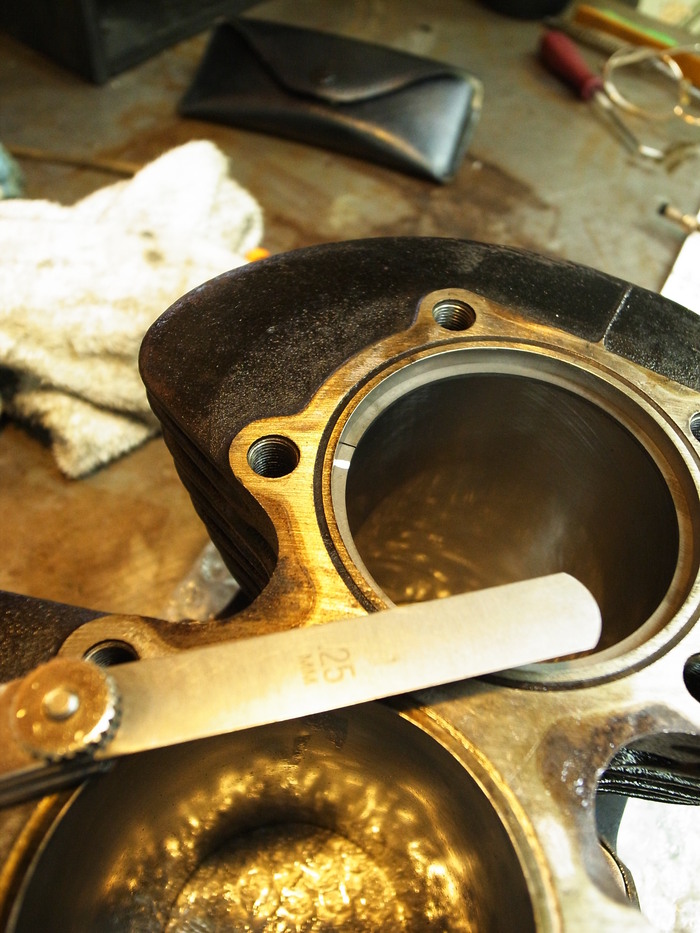

リングギャップ、クリアランス共に計測。
GAP 1st,2nd,OILすべて0.3mm
CLEARANCE 1st,2nd,OILすべて0.05mm

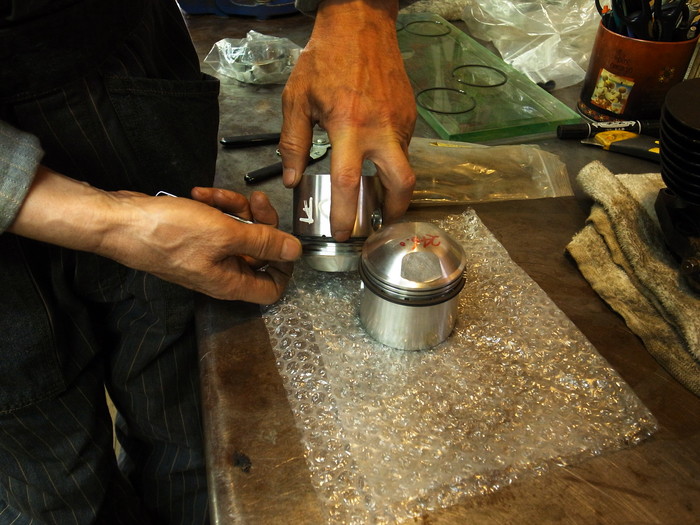

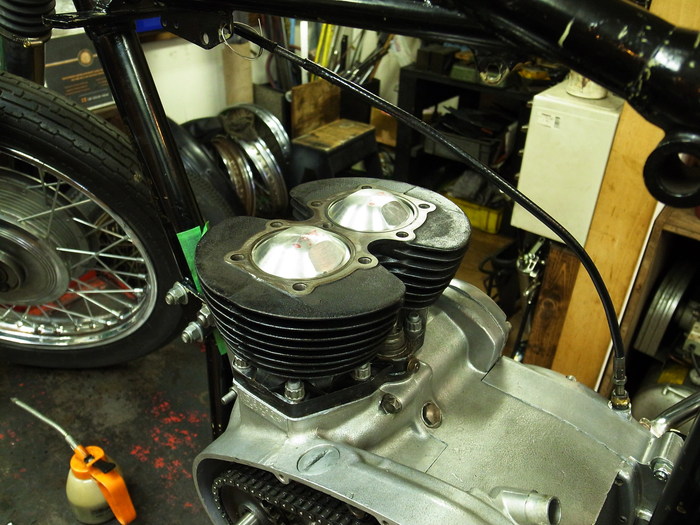

ピストン・シリンダーを組み込み、トルク管理をし締め付け。
段々と形になってきました。
