2015年 06月 27日

1962 NORTON 650SS ロッカーアーム

今日はHさんのノートンドミネーターヘッド周りのお話。
バルブシートカットhが終わり、ロッカーアーム組み立て。





このヘッドもRテックさんでなんやかんや加工してもらう。
プッシュロッドの通り穴があるヘッド面が出ていないとリターンのオイルが燃焼室に入り、白煙の原因に。というわけでヘッド面研。

シリンダーヘッドのロッカースピンドルの受け部分はオーバーサイズスピンドルに合わせボーリング。
0.02mm程度のハメ代に。
特にインテークのドライブ側は0.02mmもガタがあったんだよな。



ローカーアームのスラストワッシャーを組み合わせ、ロッカーアームとバルブの位置調整。



ロッカースピンドルリテーニングプレートとスピンドルの凸凹はかっちりと良い感じ。
これでスピンドルが動いてしまうことは無いでしょう。
スピンドルを圧入、リテーニングプレートがかっちりしている分位置決めに苦労する。
注)写真ではスピンドル入りすぎ。

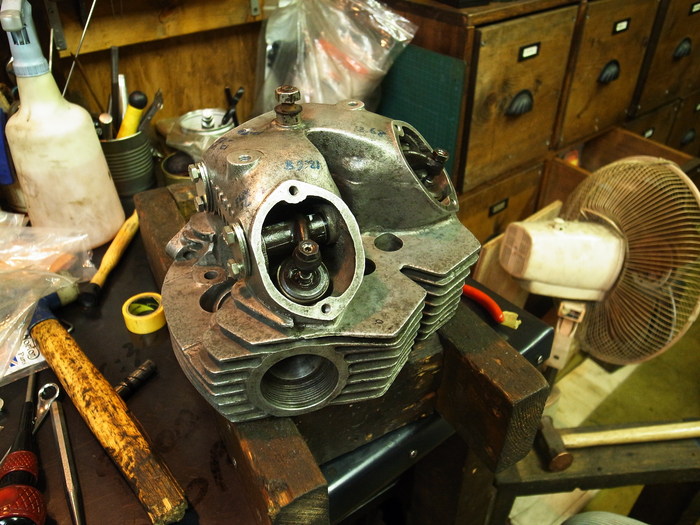

というわけでヘッド完成です。



なんやかんや製作




ベロセットMKⅡ用のバーチカルシャフトカバーのグランドナットレンチ。






トライアンフ・T140のスイングアームカラー、オーバーサイズ。
