1955FL1200 T/Mメインシャフトベアリング・カウンターシャフト周り

Yさんのパンヘッド、前回ブッシュ周りの加工が終わり、組み付け作業です。

1955FL1200 T/Mメインシャフトベアリング・カウンターシャフト周り_a0248662_10585972.jpg


1955FL1200 T/Mメインシャフトベアリング・カウンターシャフト周り_a0248662_10591780.jpg

1955FL1200 T/Mメインシャフトベアリング・カウンターシャフト周り_a0248662_10592812.jpg

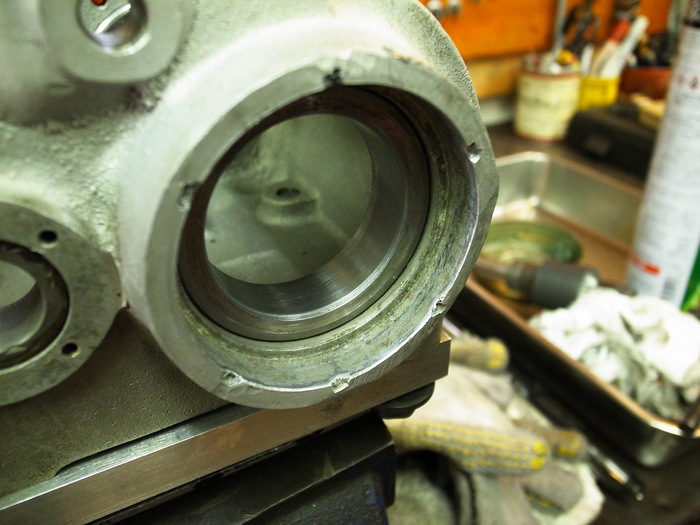

まずはメインドライブギアベアリングレースラッピング。
虫食いがあったので無くなるまでラッピング。大きくなりすぎるとレース交換になるのでギリギリまでラッピング。


1955FL1200 T/Mメインシャフトベアリング・カウンターシャフト周り_a0248662_10593622.jpg
1955FL1200 T/Mメインシャフトベアリング・カウンターシャフト周り_a0248662_10594891.jpg

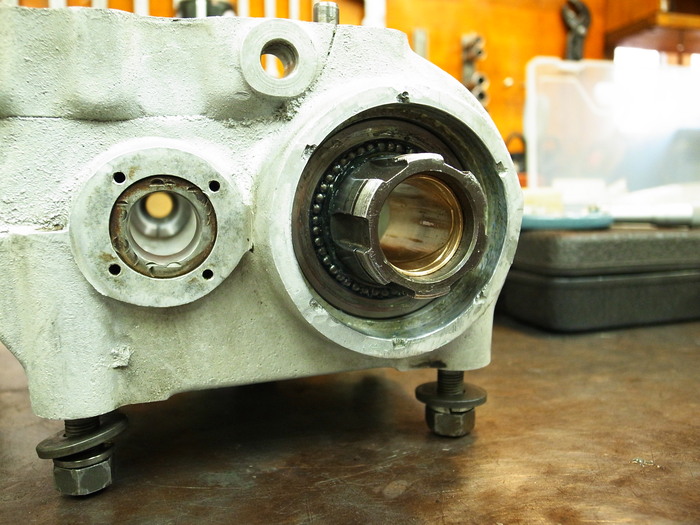

レース内径47.80mmまでラッピング。ローラー.001”o.s(3.20mm)を入れクリアランス0.03mmに。


1955FL1200 T/Mメインシャフトベアリング・カウンターシャフト周り_a0248662_1059572.jpg

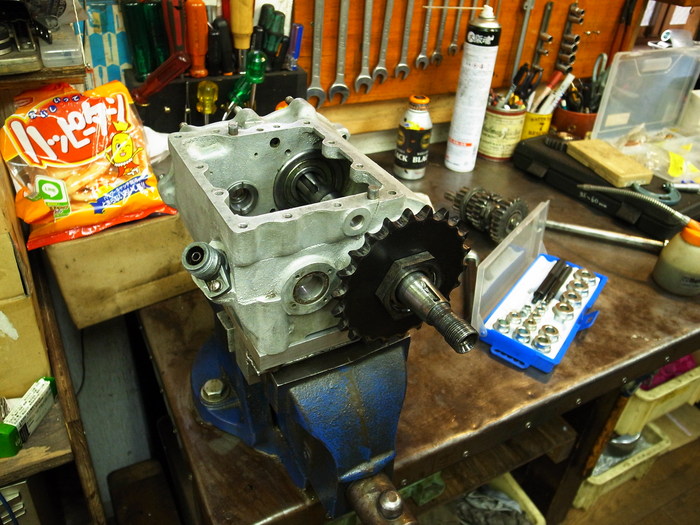

スプロケット、カラーを組みスラストチェック。

1955FL1200 T/Mメインシャフトベアリング・カウンターシャフト周り_a0248662_110979.jpg

メインシャフト、キック側のボールベアリングを仮組みし、シャフトを通して抵抗なくスルスル回るかチェック。
問題なくメインシャフト側O.K

1955FL1200 T/Mメインシャフトベアリング・カウンターシャフト周り_a0248662_1101989.jpg

でカウンターシャフト側。
カウンターシャフト、3&4ギアのレース部分の状態良くSTDサイズ(3.175mm)のローラーを入れクリアランス0.03mm。


1955FL1200 T/Mメインシャフトベアリング・カウンターシャフト周り_a0248662_1103015.jpg

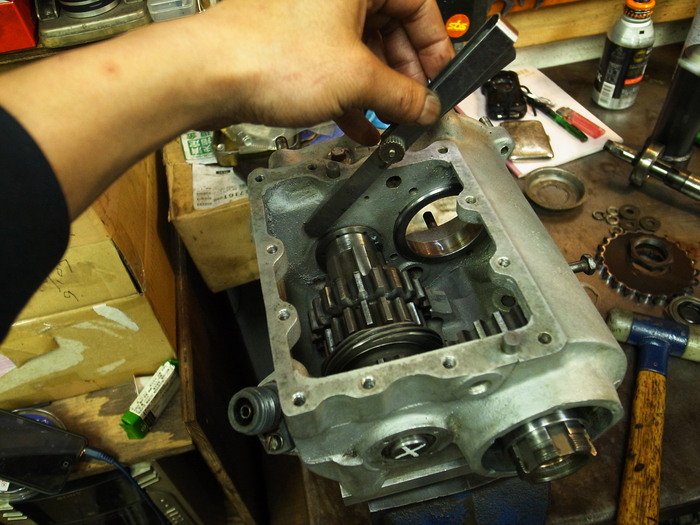

スラスト調整をしてカウンター側もO.Kです。
