1976FXE1200  スターター・プライマリー周り組み付け

今日は修理依頼のショベル・FXEのお話。

1976FXE1200  スターター・プライマリー周り組み付け_a0248662_23555124.jpg

1976FXE1200  スターター・プライマリー周り組み付け_a0248662_2356270.jpg

まずは、オルタネーター取り付け。
予めシム調整。

1976FXE1200  スターター・プライマリー周り組み付け_a0248662_23561668.jpg

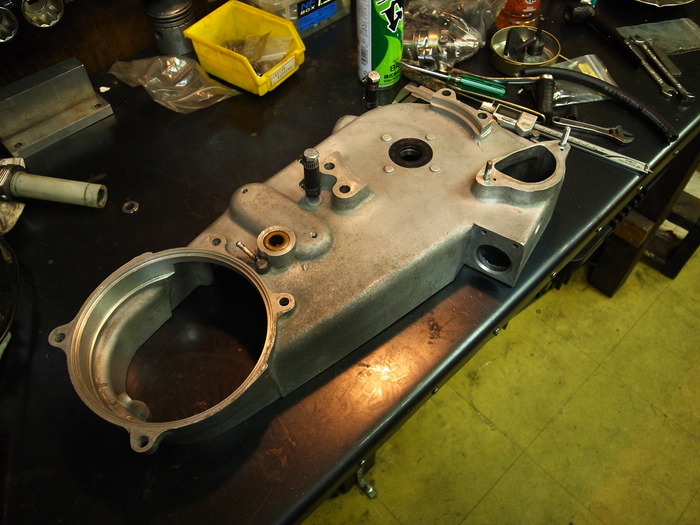

元々エンジンオイルが供給され潤滑するショベルのプライマリーですが、オイルラインを止めプライマリー別体化します。

1976FXE1200  スターター・プライマリー周り組み付け_a0248662_23563219.jpg

インナープライマリー取り付け。
ミッションをフリーにしておき、まずエンジンとインナープライマリーを取り付ける。その後ミッションとインナープライマリーを取り付けて、ミッションの位置を決めてから、ミッションマウントナットを締め付ける。

1976FXE1200  スターター・プライマリー周り組み付け_a0248662_23564730.jpg

1976FXE1200  スターター・プライマリー周り組み付け_a0248662_2357048.jpg

HITACHIタイプのスターターモーター分解、清掃。

1976FXE1200  スターター・プライマリー周り組み付け_a0248662_23571195.jpg

コミュテーターは旋盤に銜え、ペーパーでカーボン除去。
セグメントの溝の清掃。

1976FXE1200  スターター・プライマリー周り組み付け_a0248662_23572420.jpg

ブラシの幅チェック、幅15.7㎜、マニュアルの最小値は11.1㎜なので問題なし。

1976FXE1200  スターター・プライマリー周り組み付け_a0248662_23574586.jpg

通電し、回りっぷりチェック。

1976FXE1200  スターター・プライマリー周り組み付け_a0248662_23575882.jpg

1976FXE1200  スターター・プライマリー周り組み付け_a0248662_2358105.jpg

スターターモーター取り付け。
Dチェーンでやらてしまうインナープライマリーのスターターマウント部には、ガード(チェーンスライダー的なもの)を取り付け。

1976FXE1200  スターター・プライマリー周り組み付け_a0248662_23585360.jpg

1976FXE1200  スターター・プライマリー周り組み付け_a0248662_2359785.jpg

1976FXE1200  スターター・プライマリー周り組み付け_a0248662_23592149.jpg

元々付いていたクラッチハブのスタッドは段付きが酷く、新品に交換し、規定トルクで締め付け。

1976FXE1200  スターター・プライマリー周り組み付け_a0248662_23593923.jpg

クラッチハブベアリングは、ニードルベアリングを使用。

1976FXE1200  スターター・プライマリー周り組み付け_a0248662_23595627.jpg

1976FXE1200  スターター・プライマリー周り組み付け_a0248662_001163.jpg

1976FXE1200  スターター・プライマリー周り組み付け_a0248662_002324.jpg

ラムチェットリテ-ナーを取り付け。
クラッチをきった際に、クラッチハウジングが横にスライドし、クラッチの切れを悪くするのをラムチェットリテーナーを取り付け、スライドを防止する。

1976FXE1200  スターター・プライマリー周り組み付け_a0248662_003848.jpg

コンペンセンタースプロケットナットを規定トルクで締め付け、プライマリー周り完了。
