2015年 06月 03日

1938 INDIAN CHIEF T/Mカウンターシャフトブッシュ

今日はMさんのインディアン・カウンターシャフトブッシュの交換


インディアンのカウンターギアの軸受けはブッシュ。
ハーレーの場合はバラのニードルベアリングで、受けているギア側のレースが虫食いがあることも多く、直す場合にギア交換することも多いです。
ブッシュの場合ギアの軸受け部分自体がやられてる事が無く、ブッシュ交換、調整で済み、高回転で回さないインディアン、ハーレーには良いのでは。

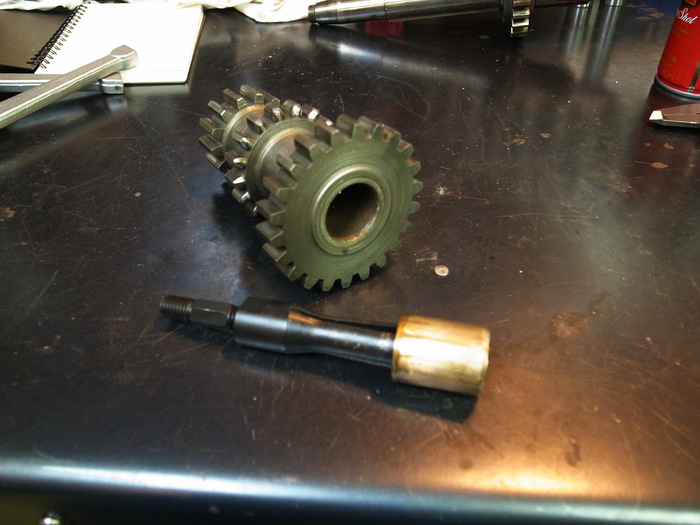

ブッシュ抜き取り。

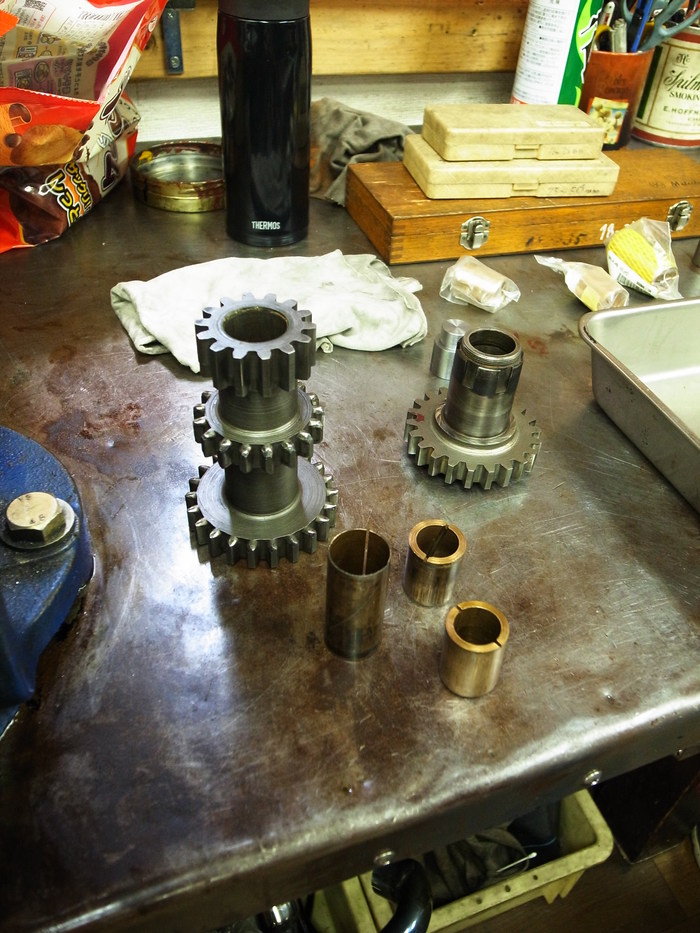

内がけプーラーの爪を掛け抜き取り。両ブッシュの間にブッシュ位置決めのカラーが入っています。



ブッシュ圧入。
今回使ったブッシュはインディアンのパーツ屋JERRYでとったもの。このブッシュがなかなか良く、ギアとの嵌め合いが0.04mm。圧入前の内径はシャフトに対して0.08mmあったものの、圧入後縮み0.04mmに。
マニュアルのクリアランスが0.038mm~0.05mmで規定内のクリアランスに。
ブッシュ加工することなくそのまま圧入しよい感じです。

ちなみにブッシュのでっぷりは2mm程度、ここの出っぷりでスラスト量が変わります。


少々ラッピング、ホーニングしガタ無くスムーズに。



仮組みしてスラスト量計測。
実測値は0.3mm。 マニュアル規定量は0.12mm~0.25mm
多い場合はシム調整するのですが薄々のシムを入れても削れてしまっても意味が無いので今回はこれで行きます。
