2015年 05月 16日

VELOCETTEプライマリー TAKE1

今日はお預かりしているベロセットのプライマリー周りのお話。

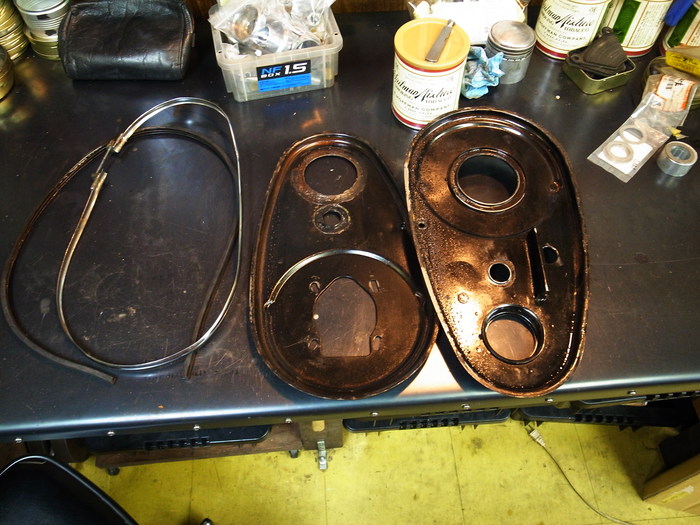

もともとついていたプライマリーカバーはモールディングタイプ。

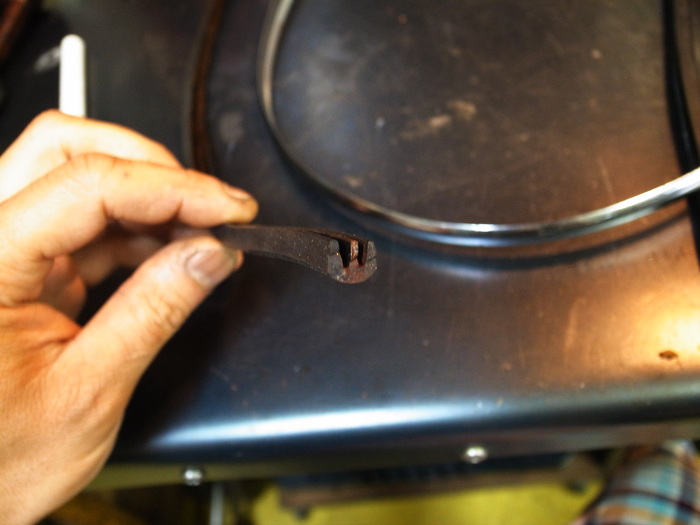

溝が切ってあるラバーシールをアウターとインナーカバーに合わせ一週巻き、スチールのバンドで締め上げ、プライマリーをシールするというもの。
ラバーシールの溝に合わせてプライマリカバーの位置決めをするのが難しく、初めはあっていたとして動いているうちに、ずれていってしまします。

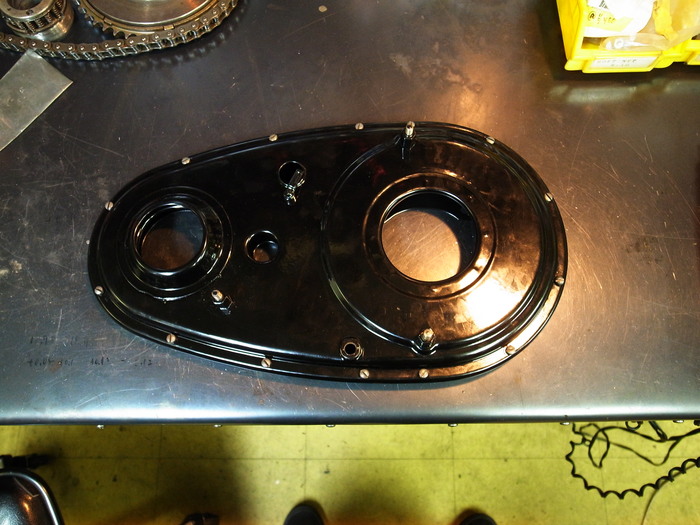

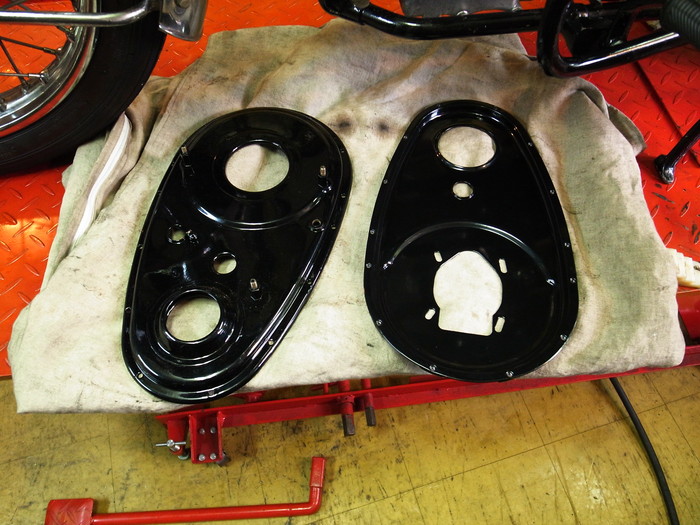

新品でカバーが出ていましたのでプライマリカバーをボルトタイプにします。



もちろん新品はボルトオンではありません。
粉体塗装がされている様で、肉厚でボルト位置が合わない。
ネジで位置決めをしつつ、少々加工。

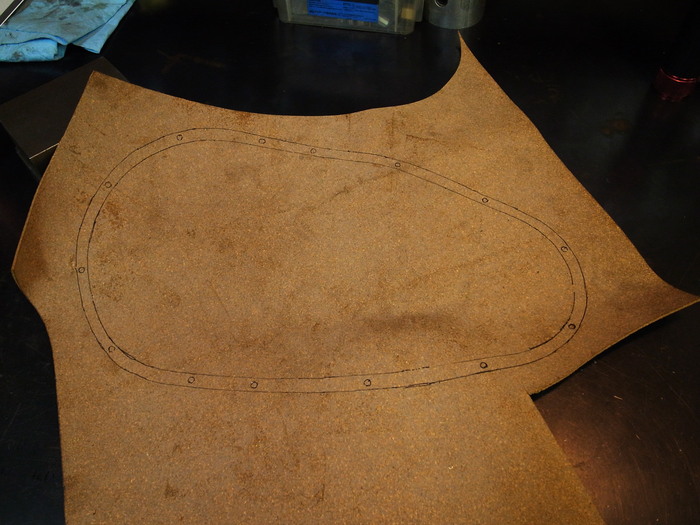

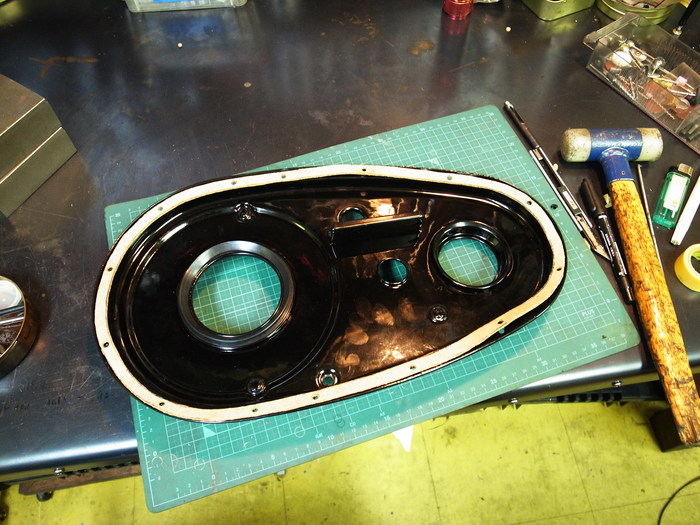

プライマリーガスケットは耐油ゴム入りコルクシールで製作。

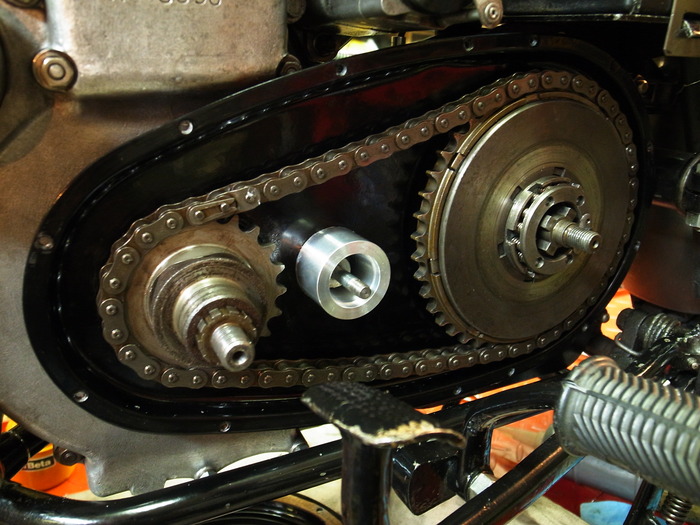

クラッチ調整、チェーン調整をして仮組み。



アウタープライマリーを組みチェック。
クラッチを切ったときに、開いたクラッチプレートがアウタープライマリーに干渉してします。
これではクラッチの切れが悪くなってしまします。

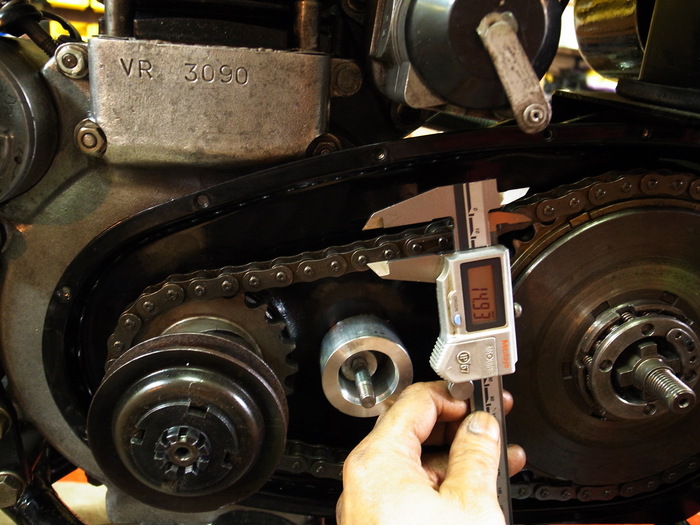

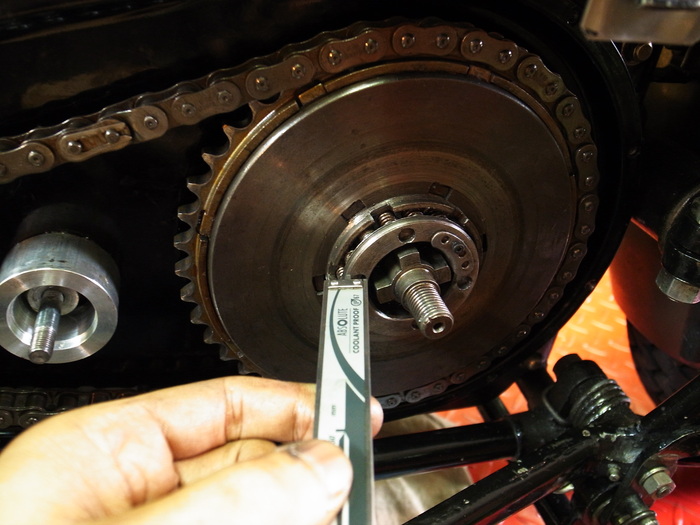

プライマリーカラーにシムをいれ干渉しないところ探る。
アウタープライマリーを外に出しすぎると、ドライブチェーンと干渉する恐れがあるのでギリギリあたらないところ狙う。仮組み分解を繰り返す。

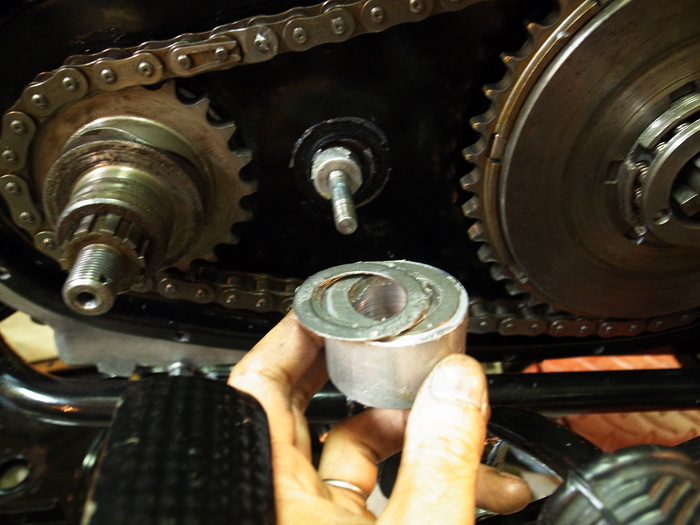

サイズが決まり、カラーを製作。

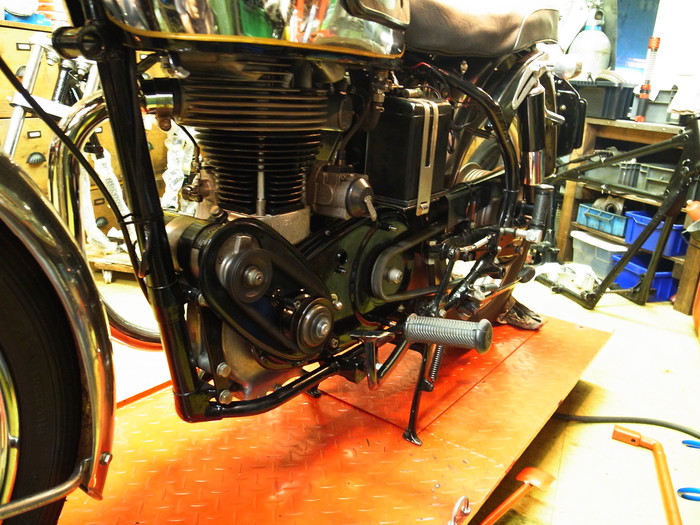

調整ごとが終わり始動。
仮組み状態では分からなかったのですが、エンジンをかけると暴れたチェーンがどこかにあたっている音が・・・。もう一度分解しやり直しです。
