2015年 05月 12日

1978FXE1200 クランク 車体周り組み立て

今日はショベルFXEの車体周り、フレームの塗装が上がってきたので組み立て作業です。



まずはフロントフォーク組み立て。
白錆びが酷かったアウターチューブはピカピカにならない程度にポリッシュ。
錆が酷かったインナーチューブは新品に交換。



シール類も交換。


ノーマルで入っていないダンパースプリング取り付け。


少々ガタがあったキャリパーブッシュも交換。




スイングアームベアリング、シールも取り付け。
スイングアームシャフトを締め付けテーパーベアリングに与圧をかけ、ガタなくスムーズに動くところで、ロックタブでシャフトをロック。

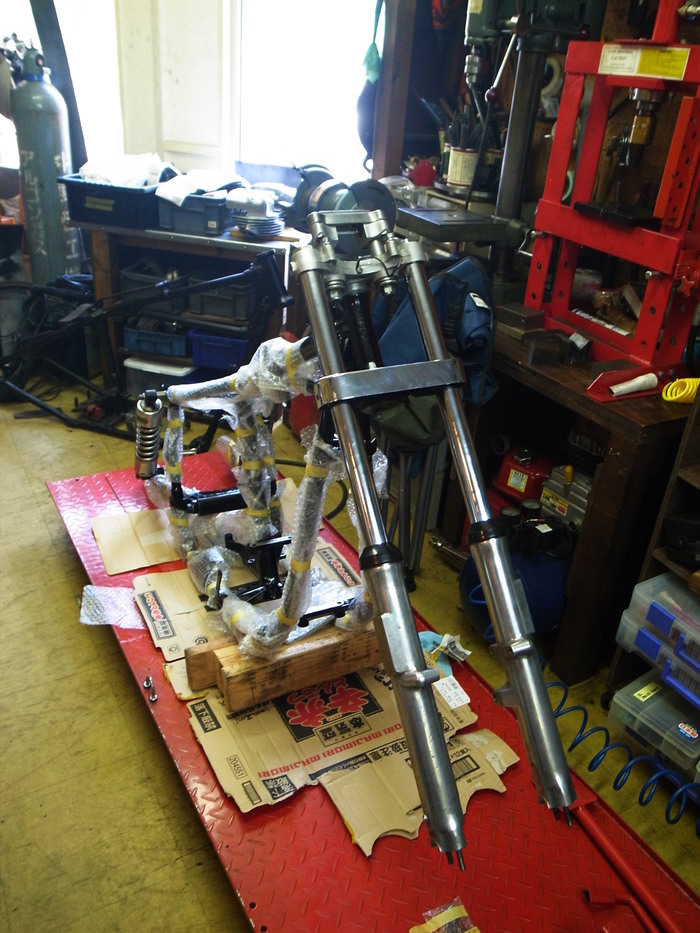

フレームにネック、フォーク、スイングアーム(サスペンションは仮)を取り付け、次回ホイールブレーキ周りを取り付けます。
