1970TRIUMPH T120 Fホイール

今日はKさんのトライアンフフロントホイール組み立てのお話。

1970TRIUMPH T120 Fホイール_a0248662_0512399.jpg

まずはホイールベアリング交換。ベアリングはシールドベアリングに。

1970TRIUMPH T120 Fホイール_a0248662_0514697.jpg
1970TRIUMPH T120 Fホイール_a0248662_051567.jpg
1970TRIUMPH T120 Fホイール_a0248662_052553.jpg

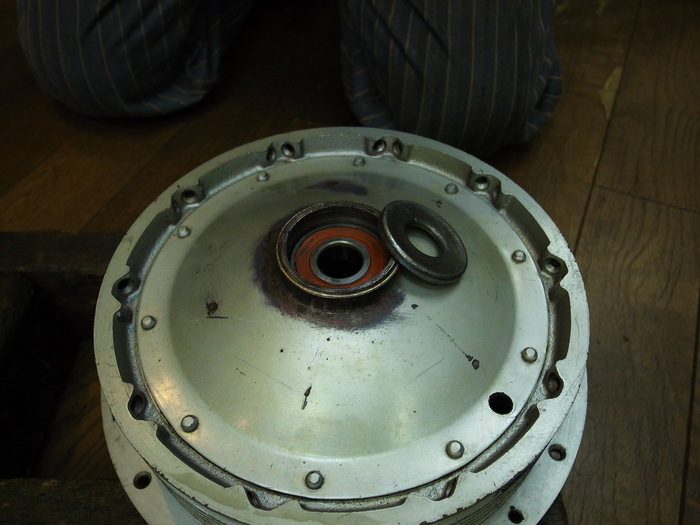

車体左側のベアリング。
グリスリテーナーを入れておき、ベアリング圧入しダストカバーを付けサークリップで止める。

1970TRIUMPH T120 Fホイール_a0248662_0523088.jpg
1970TRIUMPH T120 Fホイール_a0248662_0524486.jpg

車体右側のベアリングはベアリングサポートリングを入れておき、スピンドルとベアリングをハブに圧入。
リテーニングリングを締める。(リテーニングリングは逆ネジ)

1970TRIUMPH T120 Fホイール_a0248662_053862.jpg

スポーク交換
元々ついていたものは3種類で、車体左側はストレートのものが20本
車体右側はエルボ部分の角度がきつい物と緩いものが10本ずつの計40本
パーツリストを見るとエルボの角度が100度もの78度のものストレートのものと3種。

しかしながら新品スポークはストレートのものとエルボ角度が緩いものと2種で角度がきついものが無い。
バテット(エルボ部分が太くなっている)でもありません。

1970TRIUMPH T120 Fホイール_a0248662_0532730.jpg

仮に組んでみると外掛けのスポークは突っ張ってしまいイマイチ。

1970TRIUMPH T120 Fホイール_a0248662_054511.jpg

1970TRIUMPH T120 Fホイール_a0248662_0534177.jpg

元々ついていたスポークの角度を参考に修正。

1970TRIUMPH T120 Fホイール_a0248662_0545382.jpg

無事スポークを組み、振れ取り。
縦振れ、横振れともに1mm以内ってところでしょうか。

1970TRIUMPH T120 Fホイール_a0248662_0552567.jpg

1970TRIUMPH T120 Fホイール_a0248662_0553595.jpg
