2015年 04月 18日

金曜日なんやかんやと

今日は生徒さんが来ない金曜日。色々と製作ごとを終わらします。




1950EL1000

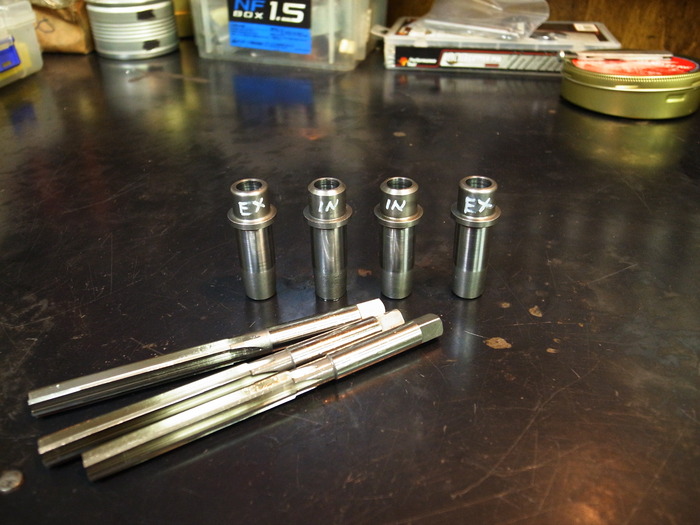

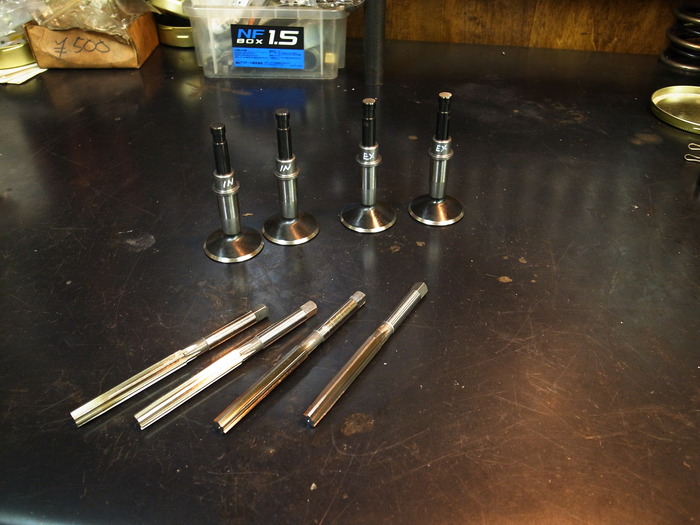

まずはMさんのパンヘッド用バルブガイド加工。
kibblewhiteのガイドとバルブを使いますが、バルブ内径がバルブステム径よりも0.1以上小さく作られています。ガイド穴を予めバルブステム径+クリアランス分でリーマー加工します。

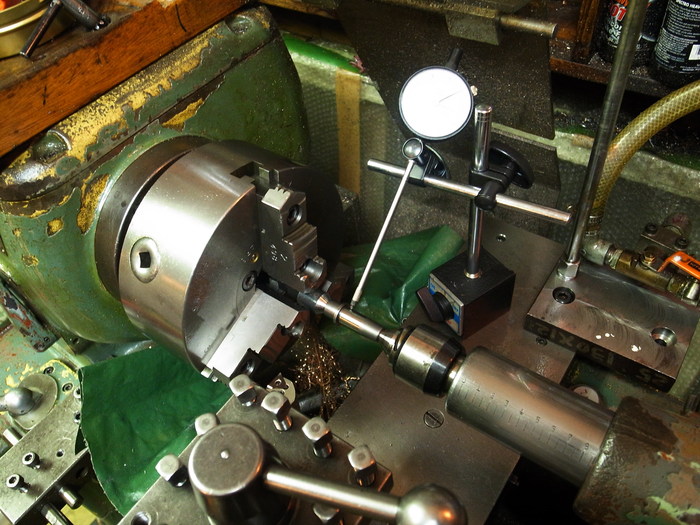

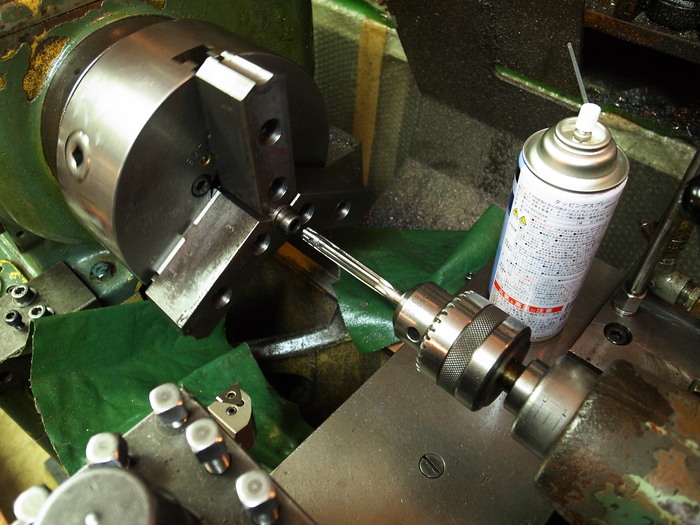

専用生爪にガイドを銜え0.02mmづつリーマーサイズを上げて内径拡大。

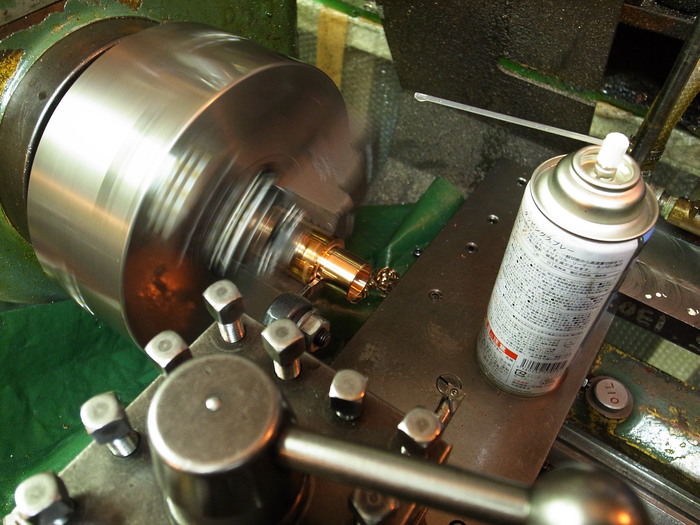

内径加工後、シリンダーヘッドのガイドホール径にあわせ、プラスハメ代分のサイズに外径切削&研磨。





1955FL1200




こちらはYさんのパンヘッド、バルブガイド加工。
先ほどと同じ画で同じ内容でありますが、もちろん加工する数値が違います。

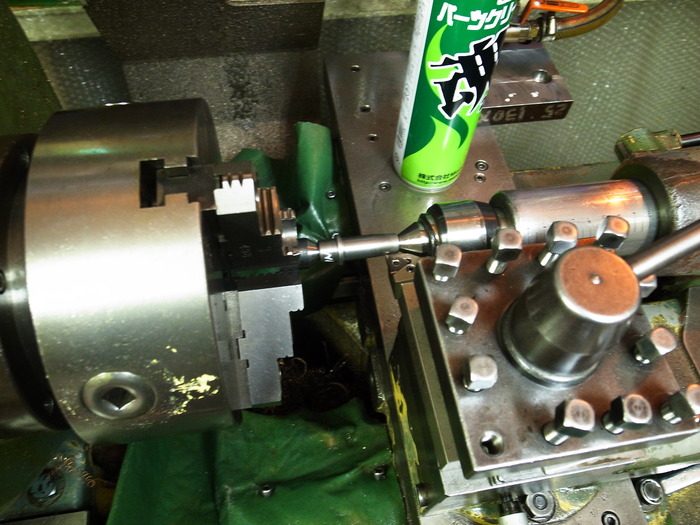

おまじない的にIN側ガイドの頭の部分はテーパー加工。







こちらもYさんのパンヘッド、トランスミッションメインシャフト周りのブッシュ加工&製作。

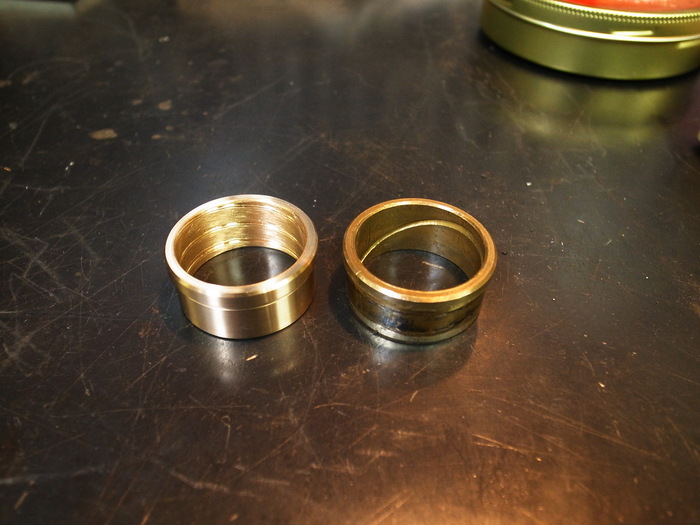

スターターギアブッシュと3rdギアブッシュは、ギアとシャフトに合わせ製作。
メインドライブギアはJIMS製のブッシュをシャフトに合わせ内径拡大。




1992長工

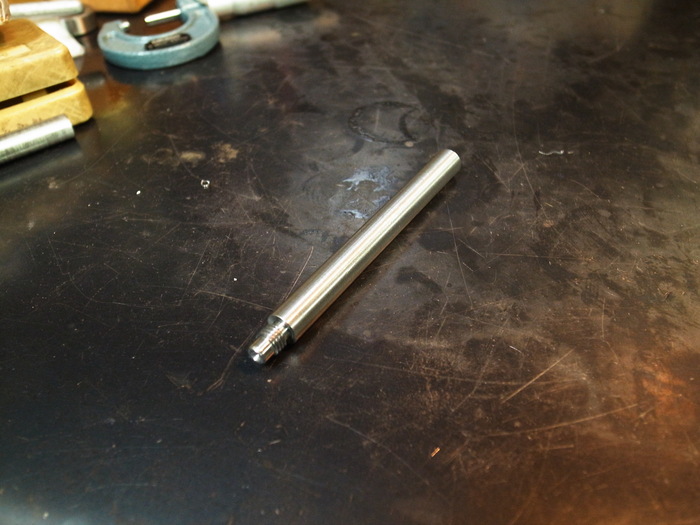

こちらはHさんの長江用のバルブシートカット用冶具製作。

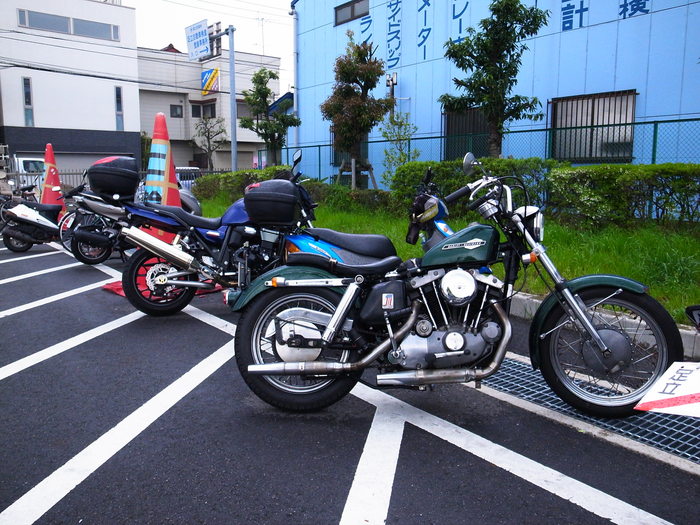

1971XLH900




K君のアイアンスポーツは車検整備ついでに、少々重かったクラッチ改善のためインナークラッチスプリングを交換。純正の線径5.7mmのものから製作した線径5.5mmものに交換。
クラッチも軽くなり、滑っていなそうなので問題なし。
というわけで継続車検業務でありました。
