1978FXE1200 クランク組み立て ミッション本組み

クランクの芯だしが終わったショベル・FXE。
腰下を組んでいきます。



まずはスプロケットシャフトベアリングスラスト調整。
C型のスラストシムの厚みで調整。



こちらはピニオンシャフトベアリング。
レース内径は楕円無く44.48mm
シャフト外径は3175mm
6.35mmのSTDローラーを使いクリアランス0.03mm

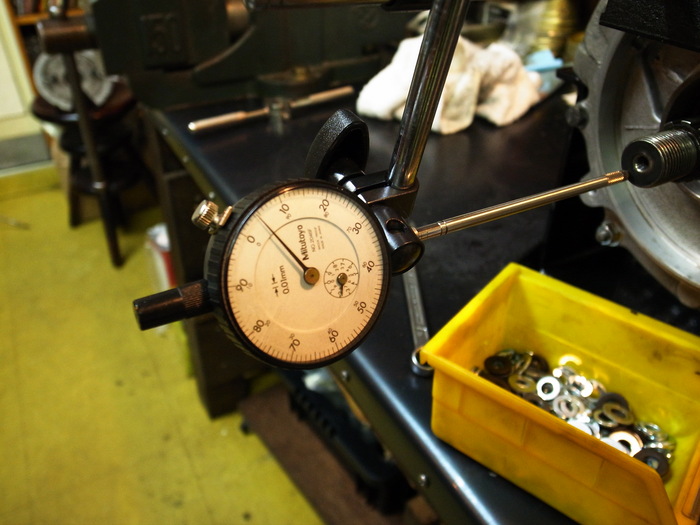

クランクケースを仮組みしてスラスト量チェック。
2.68mmのシムを使いスラスト量 0.045mm (マニュアル値0.025mm~0.1mm)


カムカバーを付けクランクの回りっぷりチェック。
渋さや引っ掛かり無く、良い回りっぷり。



カムシャフトとブッシュとのクリアランスは0.04mm。
ピニオンブッシュとシャフトとのクリアランスも0.04mmでこのままいきます。

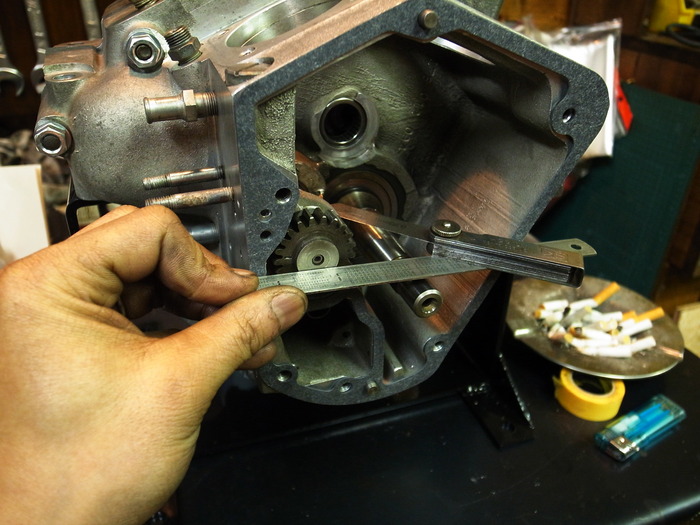

カムギアとブリーザーギアのスラスト調整。
0.7mm厚のガスケットを使い、カム・ブリーザーギア共に0.1mm程度に。

この後オイルポンプチェック、タペットローラー交換後本組みです。

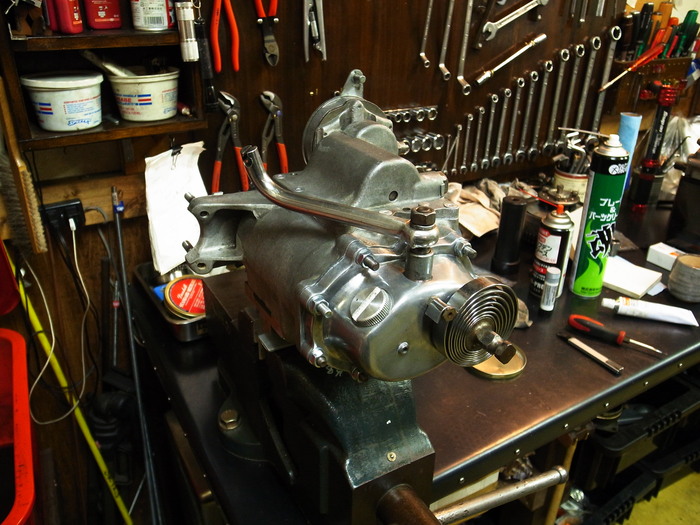

こちらはトランスミッション。
メインベアリングシールを圧入。


へたっていたスタータークラッチギアスプリングを交換し組み付け。



錆びていたボルト類は交換してミッション本組み。
