2015年 04月 08日

1970TRIUMPH T120 バルブシートカット&擦り合わせ

今日はKさんのトライアンフ、ヘッド周りのお話。

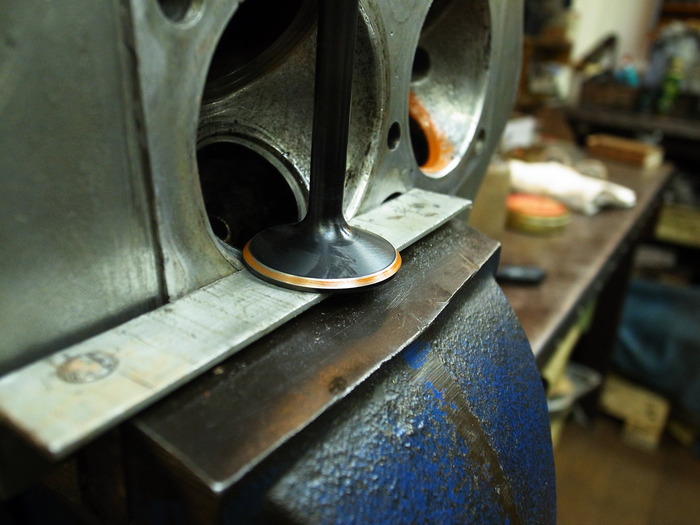

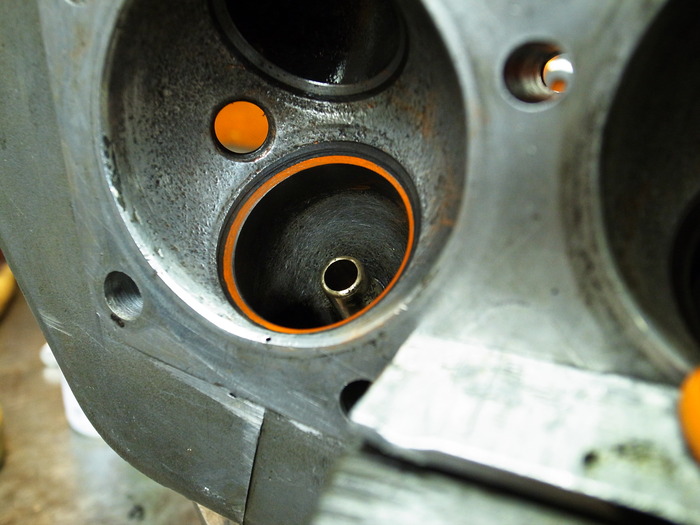

バルブガイドの圧入・リーマー通しが終わり、バルブに光明丹を塗り当りっぷりチェック。
4本ともあたり良し。



バルブとシートのあたり幅調整のためシートカット&擦り合わせ。

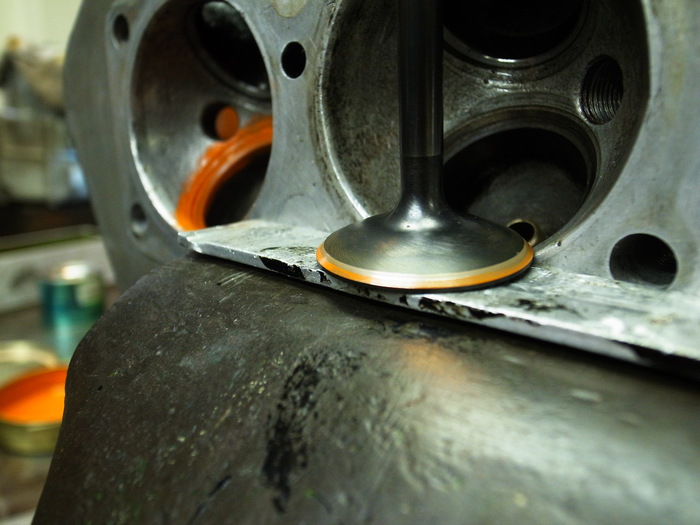

EX側はあたり幅1.5mm程度。


IN側はあたり幅1.3mm程度に。

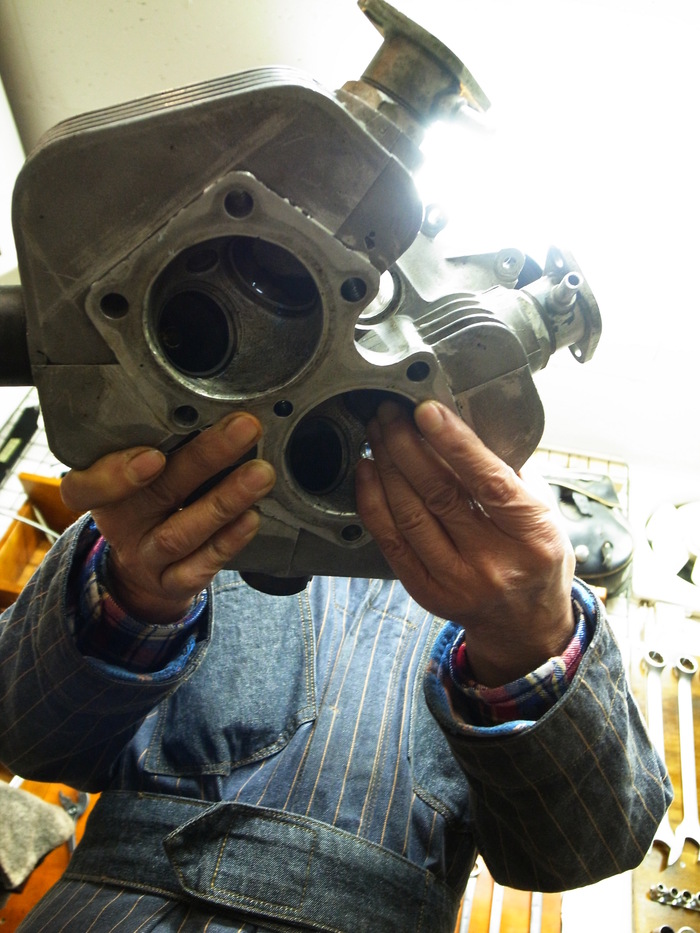

ポート内に灯油を入れ漏れチェック。
バルブとシートがちゃんとあたっていないとすぐに漏れて来ます。

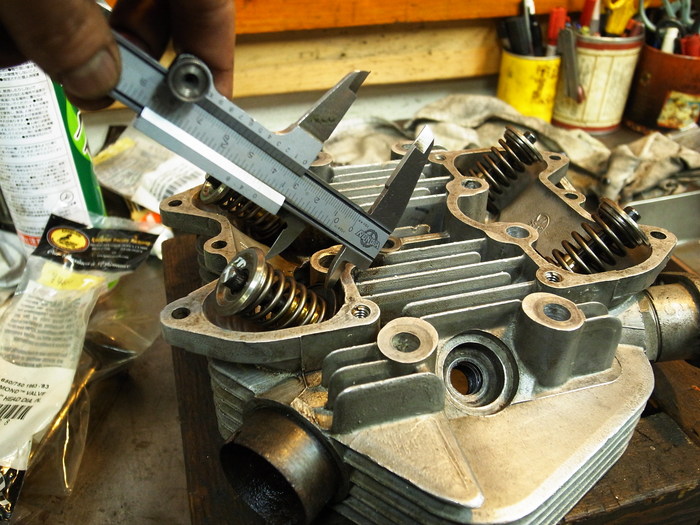

インナースプリングだけでバルブ仮組みして、アウタースプリングの取り付け長チェック。
差異が少なかったのでシム調整無し。

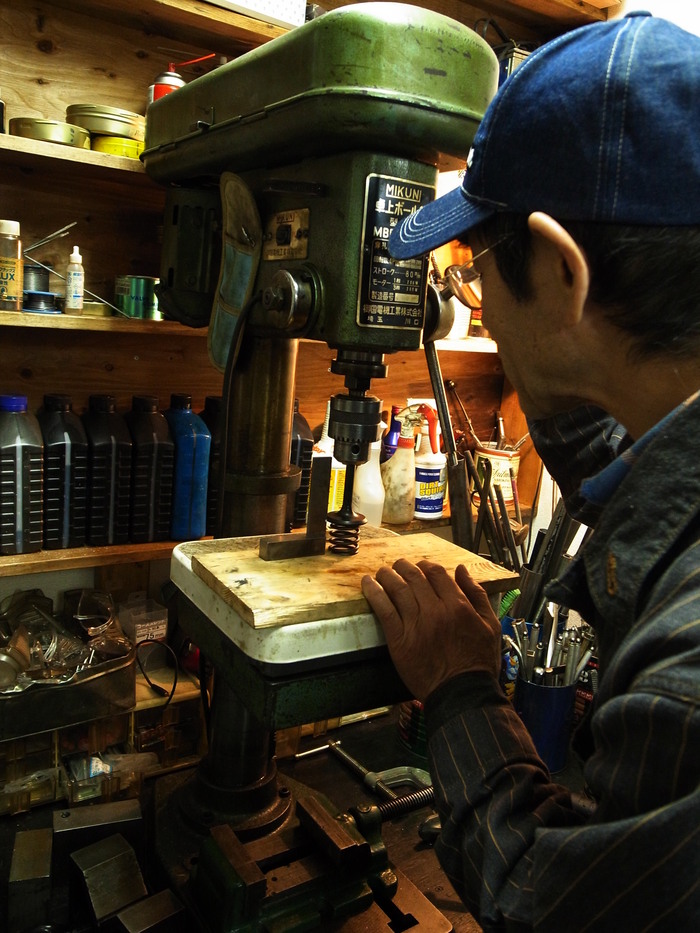

取り付け長でのスプリング圧計測。4本とも良好。
