1938 INDIAN CHIEF ミッション・クラッチ分解

今日はMさんのインディアンチーフ、トランスミッション分解のお話。

1938 INDIAN CHIEF ミッション・クラッチ分解_a0248662_8421315.jpg


1938 INDIAN CHIEF ミッション・クラッチ分解_a0248662_8422444.jpg

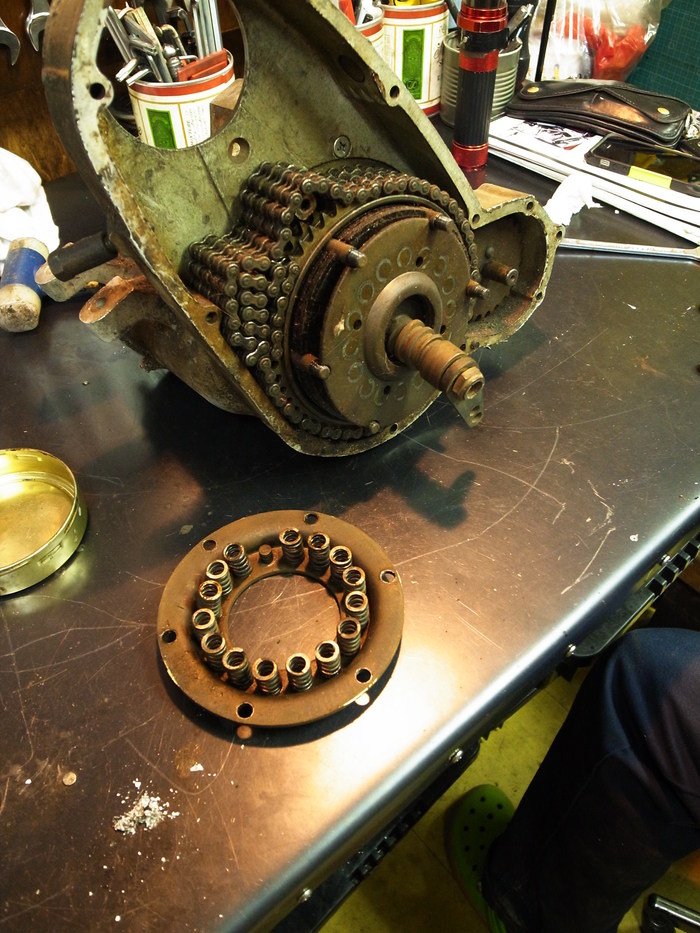

まずはクラッチ分解。
このクラッチはPULLタイプでリリーシングプレートが引っ張られることでクラッチが切れる仕組み。
アウタープライマリーカバーに螺旋状のスプラインが切ってあるスリーブが圧入されていて、そこでリリースウォームが回ることで引っ張られます。


1938 INDIAN CHIEF ミッション・クラッチ分解_a0248662_8424848.jpg

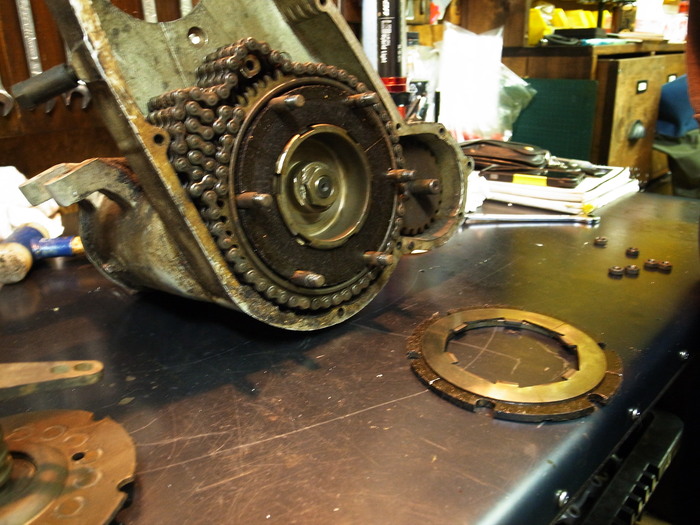

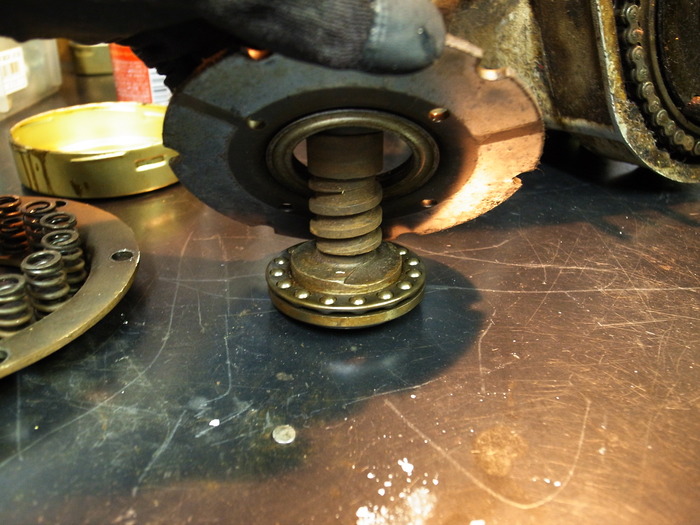

クラッチのリリースウォームにはスラストベアリングが付いています。

1938 INDIAN CHIEF ミッション・クラッチ分解_a0248662_843078.jpg
1938 INDIAN CHIEF ミッション・クラッチ分解_a0248662_843871.jpg

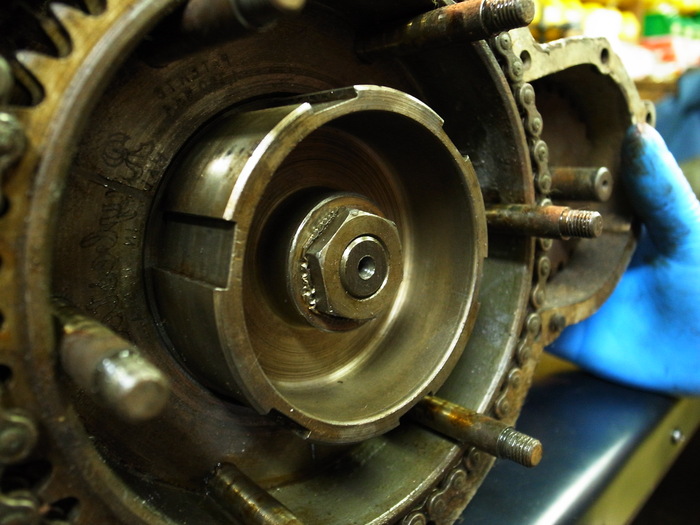

クラッチハブはメインシャフトにテーパー止め。
このハブは工具が引っかかるところが無いのでこの状態では取れない。
メインシャフトごと抜きます。

1938 INDIAN CHIEF ミッション・クラッチ分解_a0248662_8432868.jpg

1938 INDIAN CHIEF ミッション・クラッチ分解_a0248662_8434172.jpg

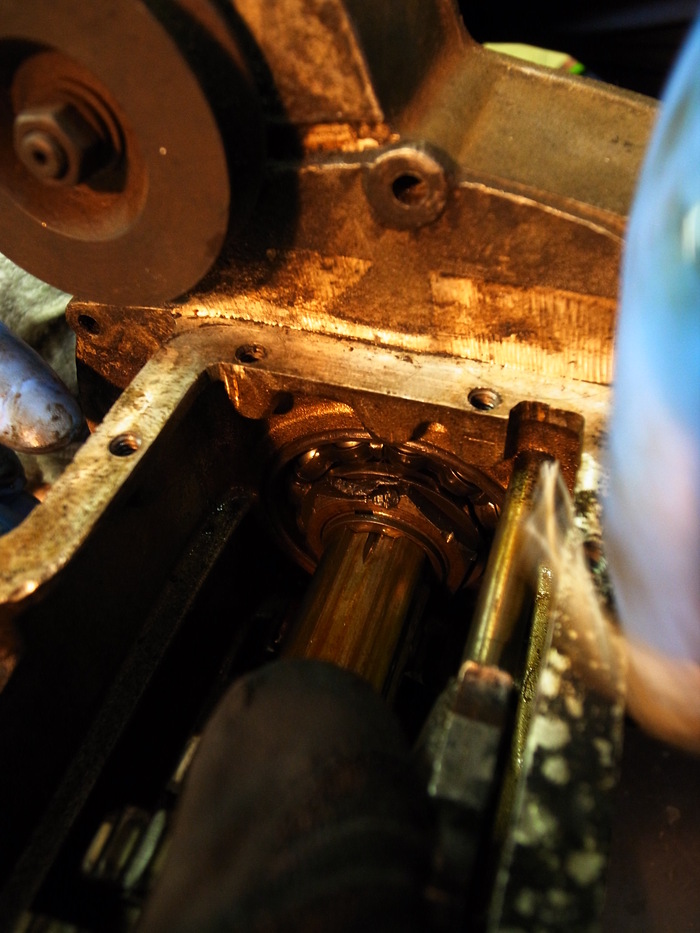

Dスプロケットを取り、クラッチスプロケットを止めているクラッチスプロケットナットを取り、クラッチハブ、クラッチスプロケットをメインシャフトと一体で抜きます。

1938 INDIAN CHIEF ミッション・クラッチ分解_a0248662_8435314.jpg

1938 INDIAN CHIEF ミッション・クラッチ分解_a0248662_8443100.jpg

これには特殊工具が必要。

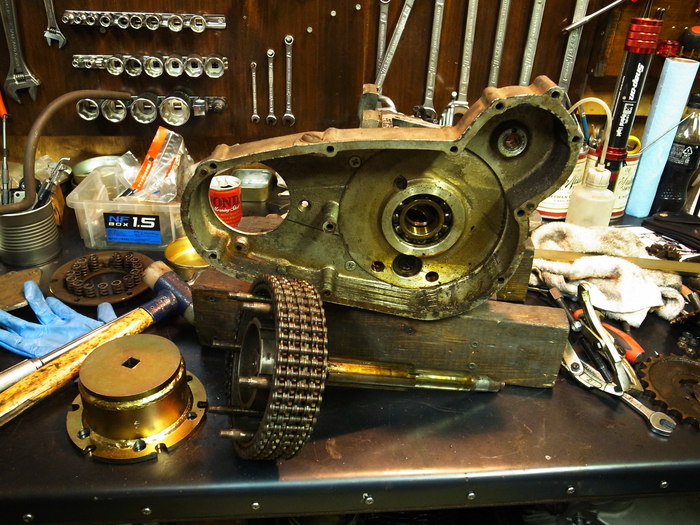

クラッチスプロケットナットを専用レンチで固定。
クラッチスプロケットレンチを使い、クラッチスプロケットをまわし、ナットを緩める。

1938 INDIAN CHIEF ミッション・クラッチ分解_a0248662_8443298.jpg

こんな感じで抜けます。

1938 INDIAN CHIEF ミッション・クラッチ分解_a0248662_8475373.jpg

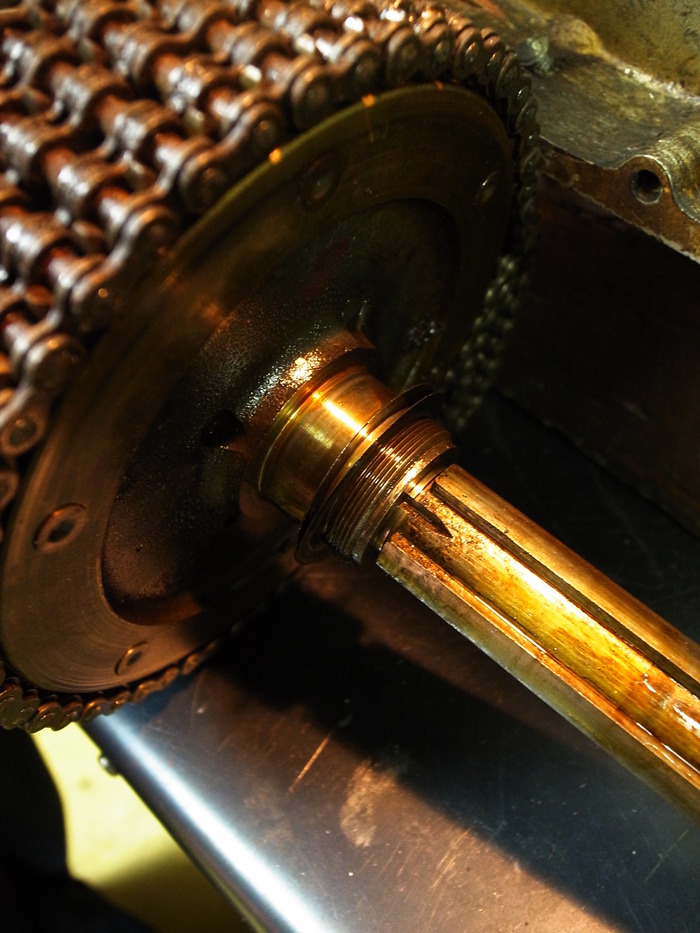

クラッチスプロケットの後ろにはプライマリーチェーンアライメント調整のシム。
この調整面倒そうだな・・・。

1938 INDIAN CHIEF ミッション・クラッチ分解_a0248662_8445633.jpg

1938 INDIAN CHIEF ミッション・クラッチ分解_a0248662_8451212.jpg

1938 INDIAN CHIEF ミッション・クラッチ分解_a0248662_8452578.jpg

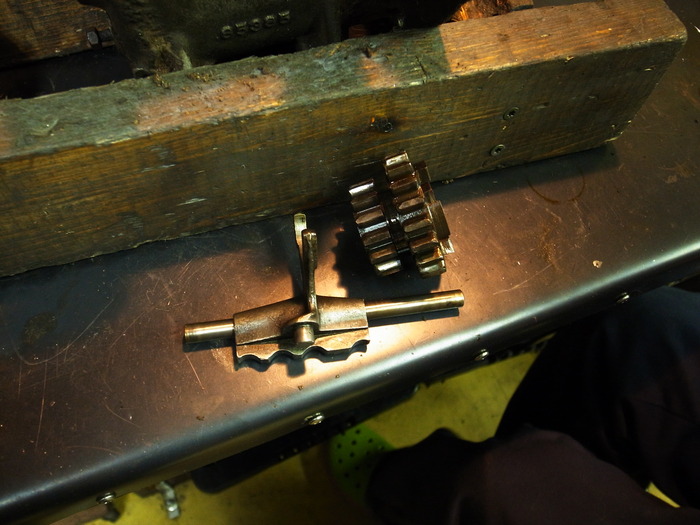

シフターシャフトを抜き、スライダーギアを取る。

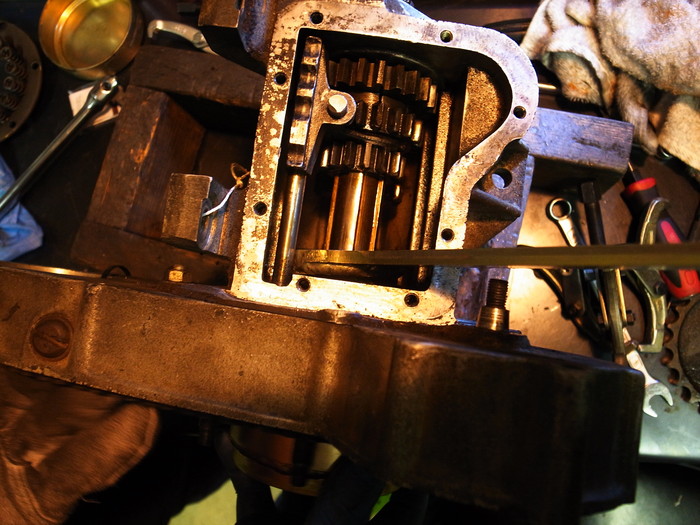

クリップを取っておき、カウンターシャフトを抜き取る。

1938 INDIAN CHIEF ミッション・クラッチ分解_a0248662_8454238.jpg

1938 INDIAN CHIEF ミッション・クラッチ分解_a0248662_8462485.jpg

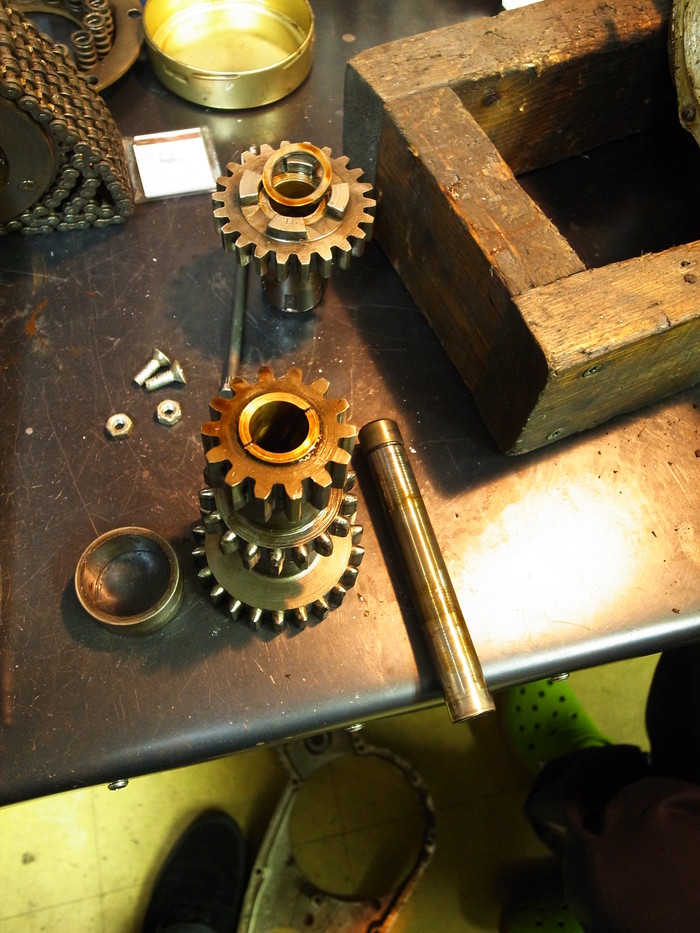

でメインシャフトギア、カウンターシャフトギアが抜けます。
メイン側シャフト軸受けはボールベアリング、カウンターシャフトギアの軸受けはブッシュで、ハーレーのように面倒臭いバラのニードルローラーを使っておらず好ましい。

1938 INDIAN CHIEF ミッション・クラッチ分解_a0248662_8483211.jpg
