1980XLH1000 ビッグエンドベアリング

今日はIさんアイアンスポーツ・ビッグエンドラッピング。


分解時計測。

フロント側(ナイフ側)ベアリングレース内径は縦方向に0.01mm楕円。
リア側、ドライブサイドレース内径も縦方向に0.01mm楕円。
リア側、タイミングサイドレース内径も縦方向に0.01mm楕円でドライブサイドに比べ0.01mm大き目。

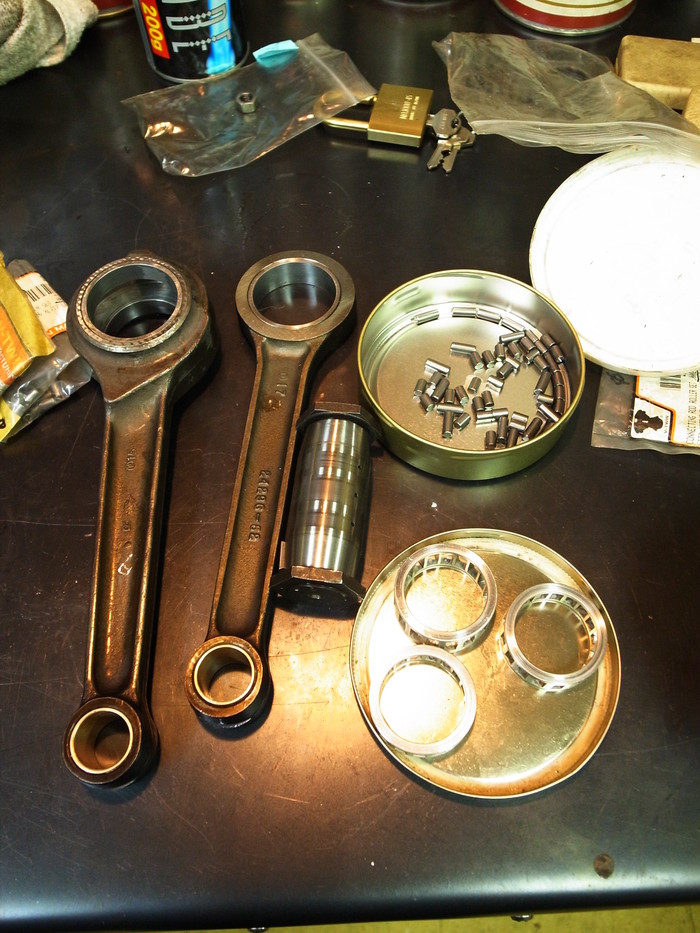

ピストンピンは段付き、傷、虫食い無く良好。

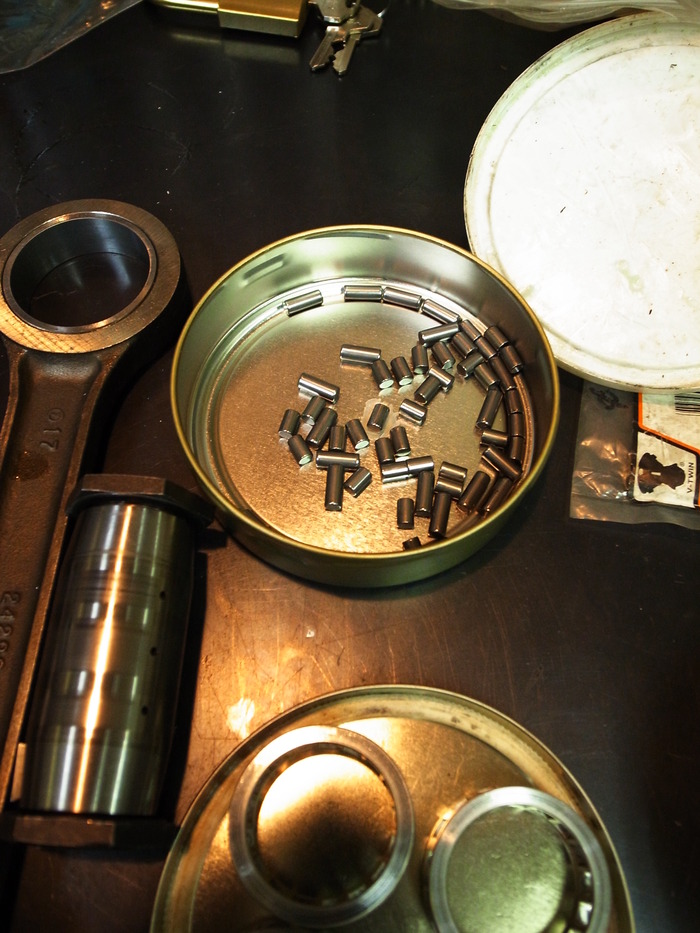

ローラーは両端が減り樽状にになっていました。

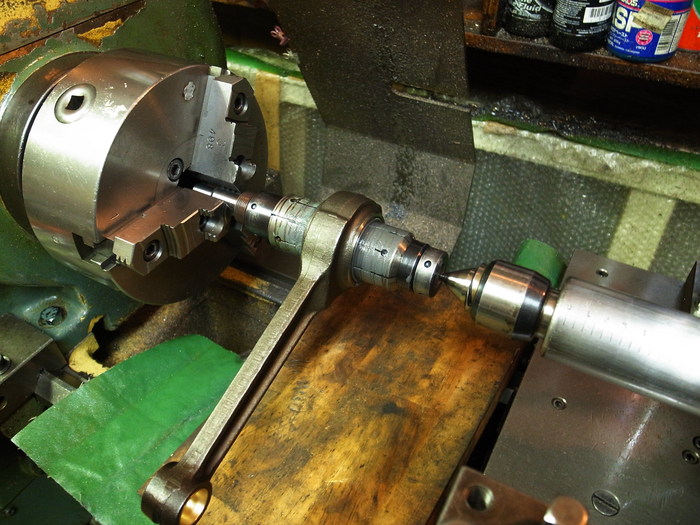

専用ラッパーを使い内径研磨。
フロント側、リア側ともに真円に。リア側のタイミングサイドとドライブサイドの内径を同サイズにすることに苦労すいる。




ラッピング後内規計測。
F側は41.28mmに R側はタイミング側、ドライブ側ともに41.29mm。
オーバーサイズのローラーを組みクリアランス調整します。
ちなみにSTDサイズローラーは4.7625mm。オーバーサイズは.0002”(0.005mm)刻みであります。
クランクピン外径は31.72mm .0002”オーバーサイズローラー(実測値4.77mm)で
F側クリアランス 0.02mm R側クリアランス0.03mmに。
