2015年 02月 28日

1978FXE1200 T/M分解・エンジン周り計測

今日はショベルFXEの作業経過

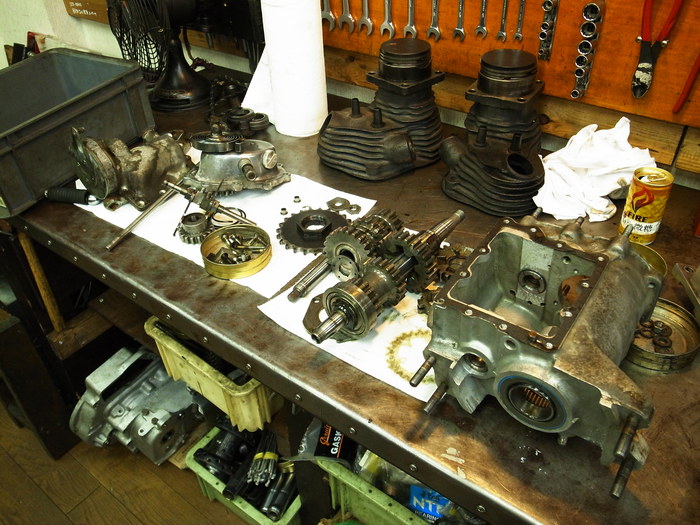

まずはトランスミッション分解。
ギア・シャフトとも問題なし。キックブッシュは少々ガタがあるか。清掃後計測。


クランク周り計測。

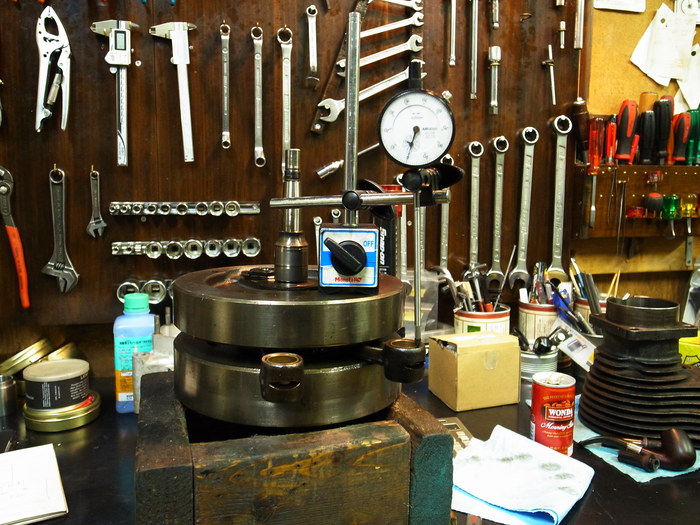

コンロッドの振れ計測。スモールエンド部分の振れでビッグエンドローラーのクリアランスが大体予測がつきます。
F側0.9mm程度 R側0.2mm程度で良好。


ビッグエンドサイドスラストは0.5mmで範囲内。

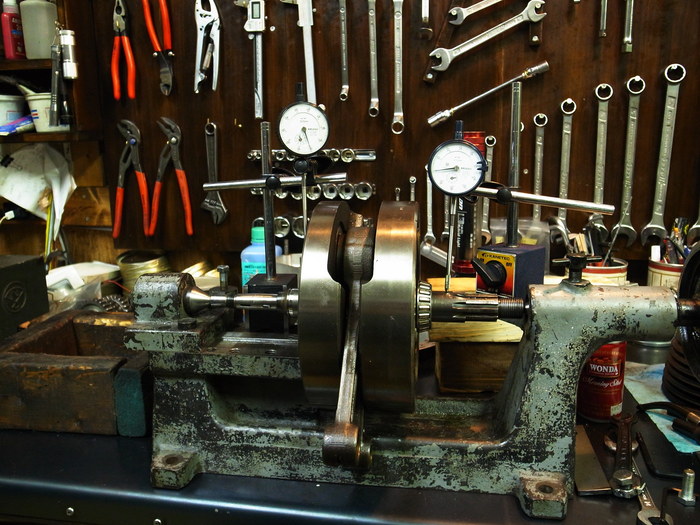

クランクシャフトの振れはドライブ側0.03mm、タイミング側も0.03mmで芯出しが必要。

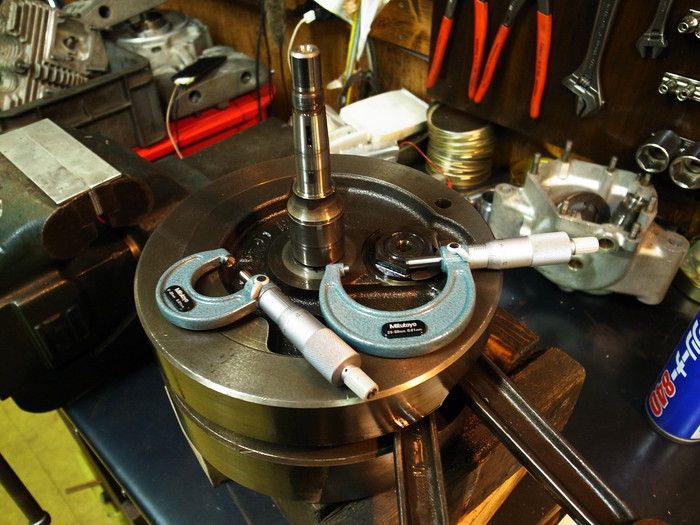

ピニオンシャフト計測。

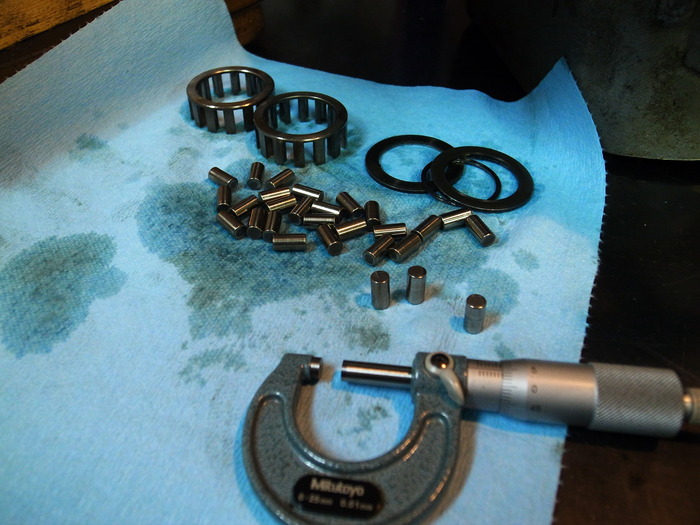

レース側楕円無く良好。ローラーはSTDサイズでクリアランス0.03mmで問題なし。

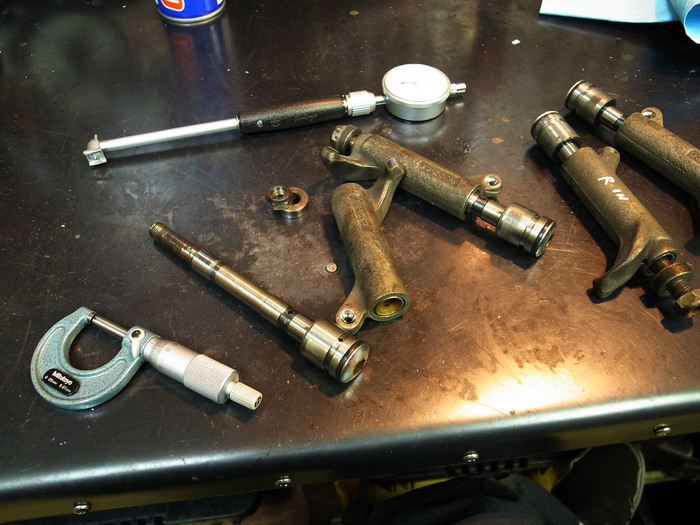

ロッカーアームシャフトは段付き無し。ブッシュとのガタは少々、折角なのでブッシュ交換しておくかってところ。

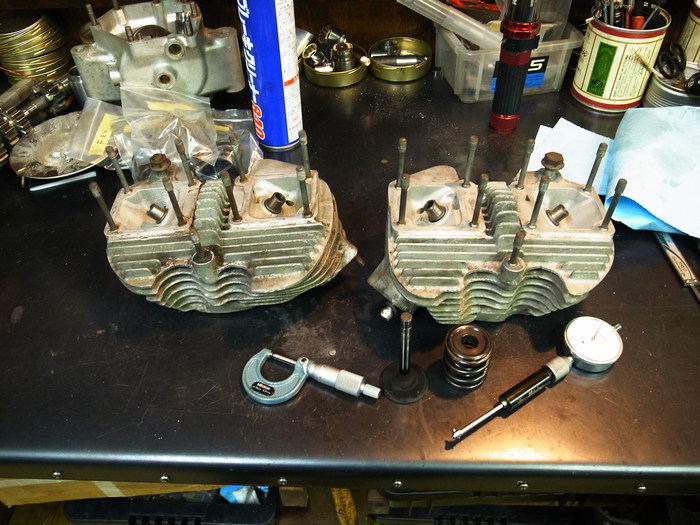

バルブとバルブガイドのガタは問題なし。IN0.03mm EX0.04mm むしろEXは詰め過ぎか・・・。
こちらは両方再利用できます。
