1980XLH1000 カムブッシュその2

今日はIさんのアイアンスポーツ、カムブッシュの続き。
前回カムブッシュを入れ終え、今回はリーミング加工。

1980XLH1000 カムブッシュその2_a0248662_8435772.jpg


1980XLH1000 カムブッシュその2_a0248662_845430.jpg

1980XLH1000 カムブッシュその2_a0248662_8451927.jpg

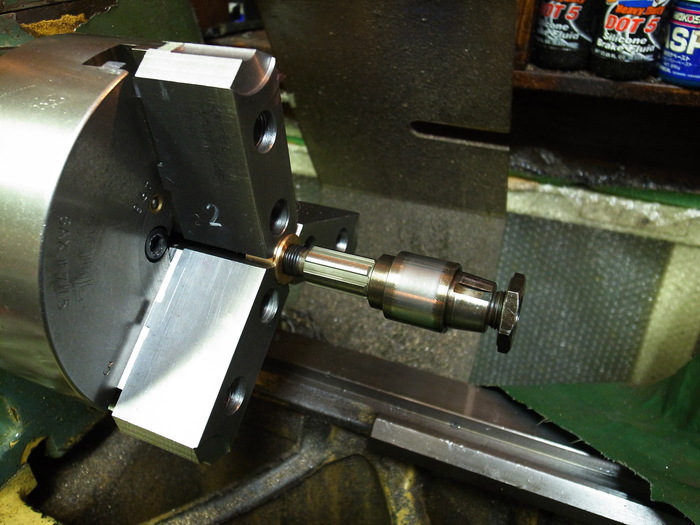

ピニオンシャフトブッシュはシャフト径に合わし、予め内径加工。

1980XLH1000 カムブッシュその2_a0248662_8453480.jpg

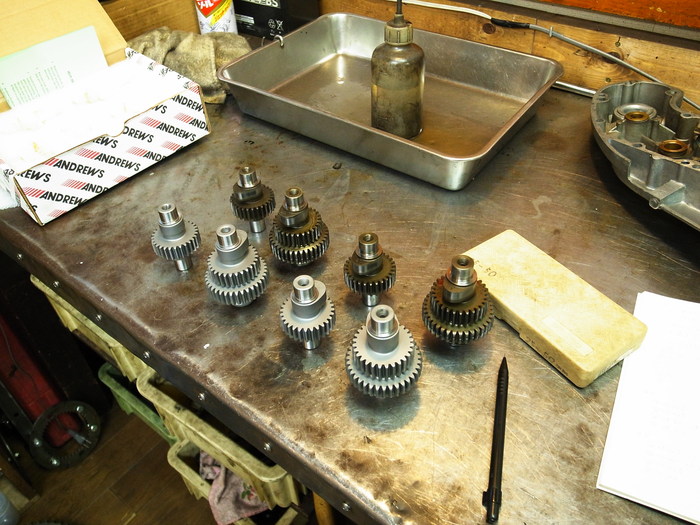

使うカムシャフトはアンドリュースPBカム

1980XLH1000 カムブッシュその2_a0248662_8455755.jpg

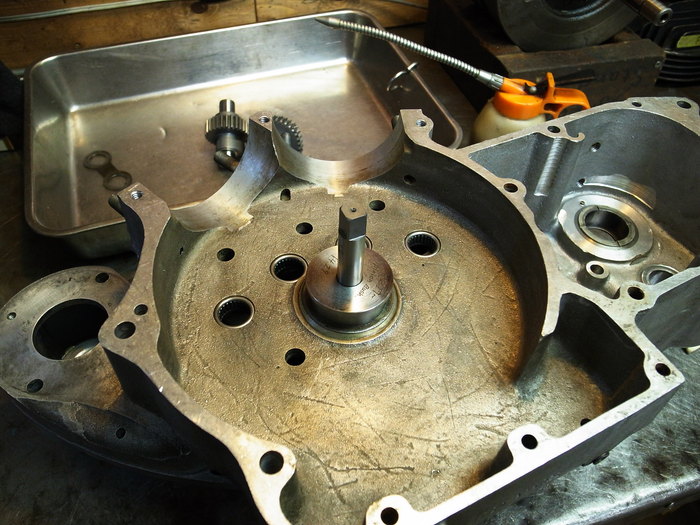

ピニオンシャフトの径に合わせたリーマー、冶具をつくりクランクケースのピニオンベアリングホールを軸にしてリーミング。

問題なのは、70年代のタイミングカバーにはダウエルピンが一つしかなく、カムカバースクリューの閉め方で位置関係が変わってしまいいます。
#4カム側(フロントエキゾースト側)に一つあるだけなので閉め方により、#1カム(リアエキゾースト側)では随分ズレてしまいます。
今回のようにすべてカムブッシュを交換する場合、位置決めが非常に大変です。

1980XLH1000 カムブッシュその2_a0248662_846259.jpg

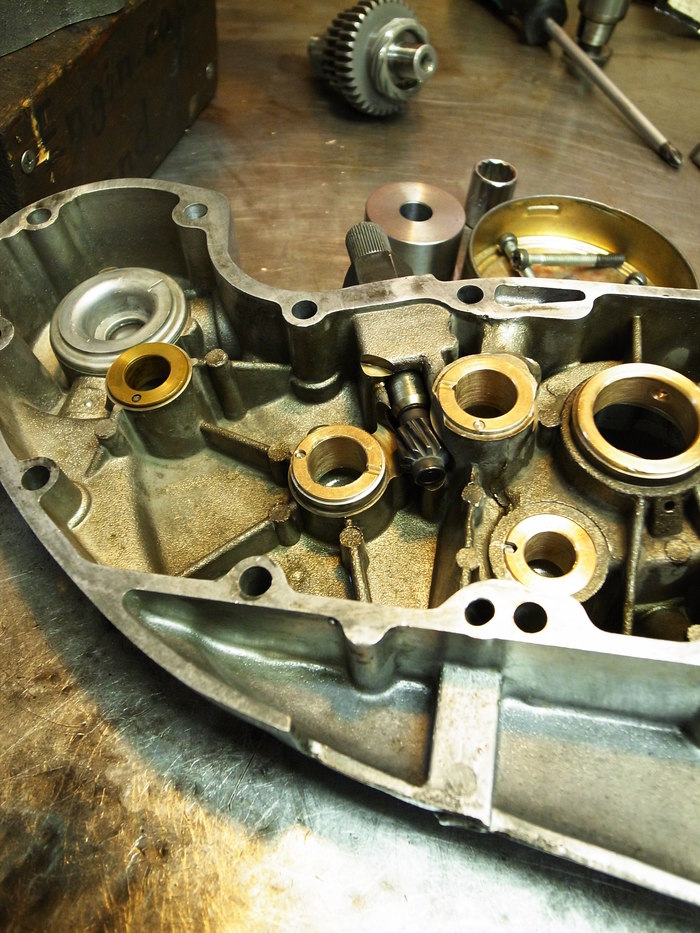

ピニオンブッシュ・#1カムブッシュにリーマーが通る位置にしておきカムカバーを固定しそれぞれリーミング。


1980XLH1000 カムブッシュその2_a0248662_8465716.jpg

リーミング後カムブッシュを計測するとクリアランス0.015mm~0.02mm程度。
しかしながら4つのカムを組むと一部分で引っ掛かり、#4カムを抜くとスムーズに回る。
新品カムギアを使ってることもありギアがぴったりで少々帳尻が合わない。


1980XLH1000 カムブッシュその2_a0248662_847860.jpg

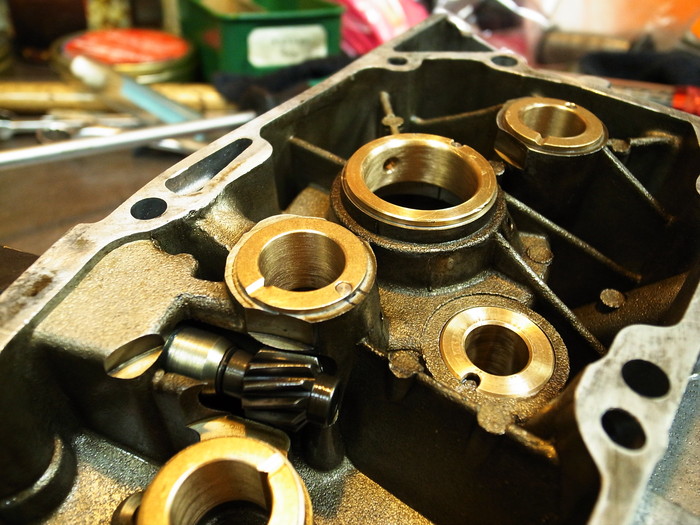

それぞれブッシュホーニングしてクリアランス0.03mm~0.04mm程度に
これでちゃんと回るようになりました。
