2015年 02月 10日

1976XLCH1000 クランク芯だし

今日はZ君のアイアンスポーツクランク組み付けのお話。




組み付け前に再度、オイルラインチェック。
クランクピン、3つあるうちの一つのオイル穴の通りが悪い・・・液体ガスケットのカスが詰まっていました。
危ない危ない。

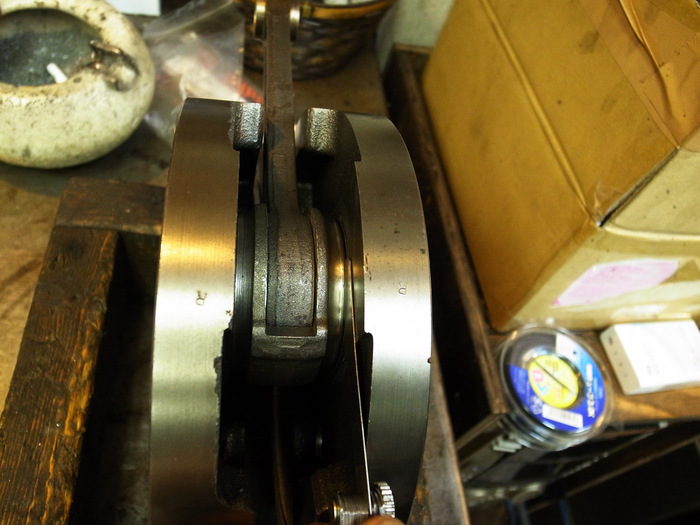

空回りしていたコンロッドのスラストワッシャーは交換。
外径が小さいダミーワッシャーを入れ、スラスト量を計測し、必要なワッシャーの厚みを逆算する。
2mm厚のスラストワッシャーを製作し、スラスト量0.3mmに。


クランク芯だし。
タイミング側、ドライブ側ともに0.01mm程度の触れに。
