2015年 02月 09日

1980XLH1000 カムブッシュその1

今日はIさんにアイアンスポーツ・カムブッシュのお話。


少々ガタがあったカムブッシュは交換することに。
ブッシュを抜き、カバー側ブッシュホール計測。傷、楕円もあるところで0.01mm程度で良好。


新品ブッシュ計測。
写真左はイースタンパーツ製、右はJIMS製。
イースタンパーツのブッシュ内径はカムシャフトに対し0.05mmのクリアランス。
JIMSのものは0.03mmでJIMS製のもののほうが小さめに作られています。
外径はイースタンパーツのものより、JIMSのほうが0.04mm大き目。
イースタンパーツのブッシュではハメ代が心もとないので、JIMSを使うことに。
JIMS製は鍔の部分が小さめに作られているので、ダウエルピン穴を開けるのに気を使います。


外径はケースに対し0.03mm~0.04mm圧入代になるように研磨。




冶具を使い、ダウエルピン穴加工。



ギアの逃げ部分やオイル穴加工し、ダウエル穴位置に印をつけておきます。

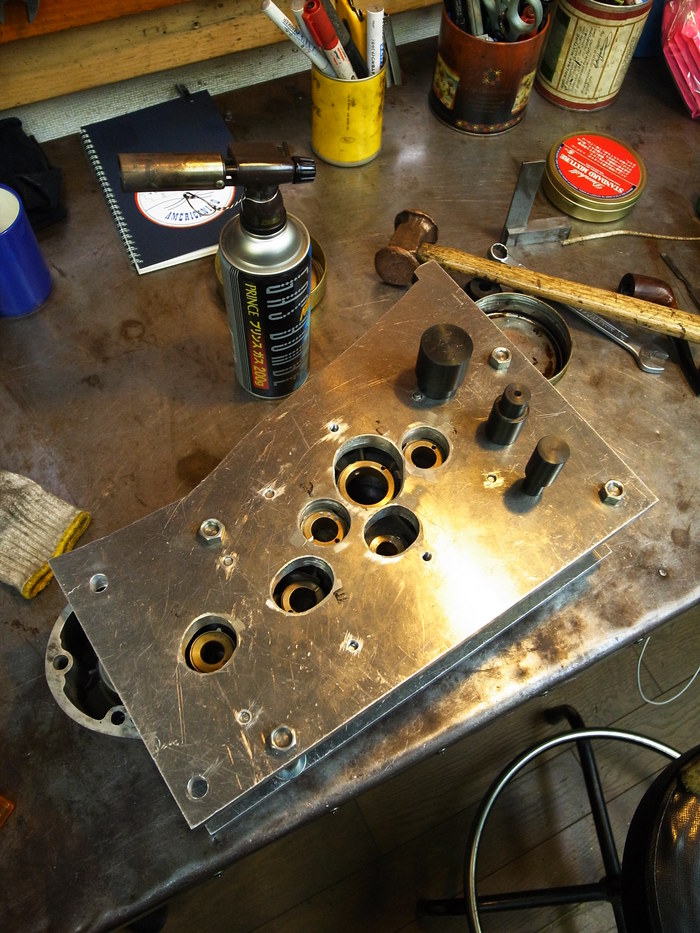

カムカバーを冶具に付けよく暖め、ブッシュ圧入。

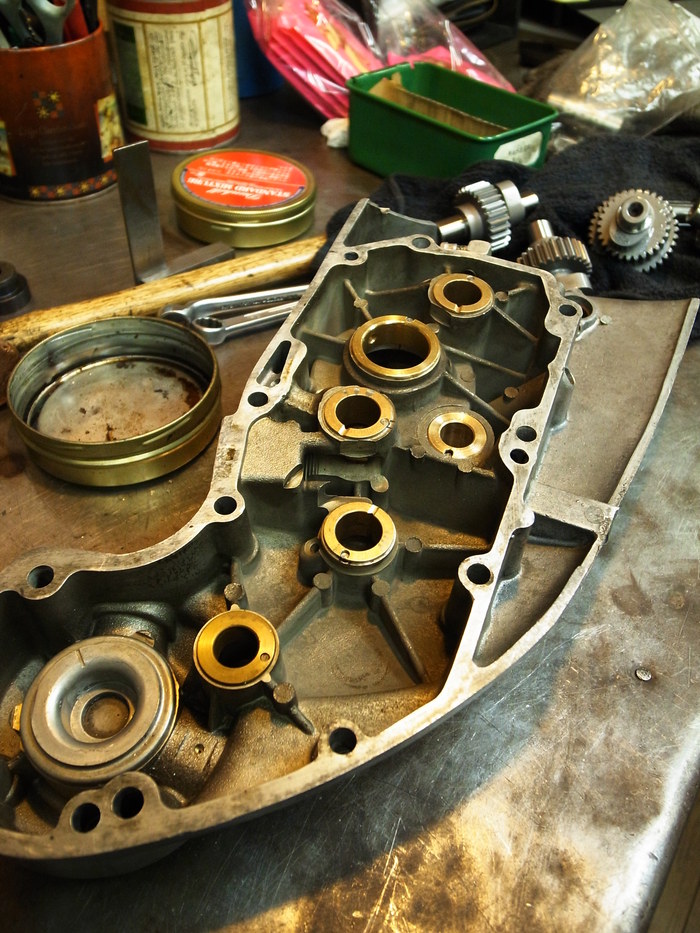

ダウエルピンを付け、圧入完了。
次回、リーマー作業です。
