1947FL1200 T/Mシフター

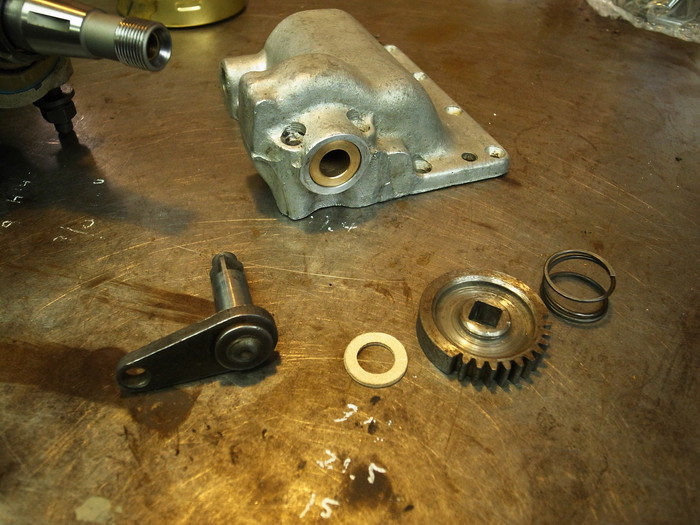

今日はIさんのナックルヘッド、トランスミッション・シフター周りのお話。

1947FL1200 T/Mシフター_a0248662_18193.jpg
1947FL1200 T/Mシフター_a0248662_18117.jpg

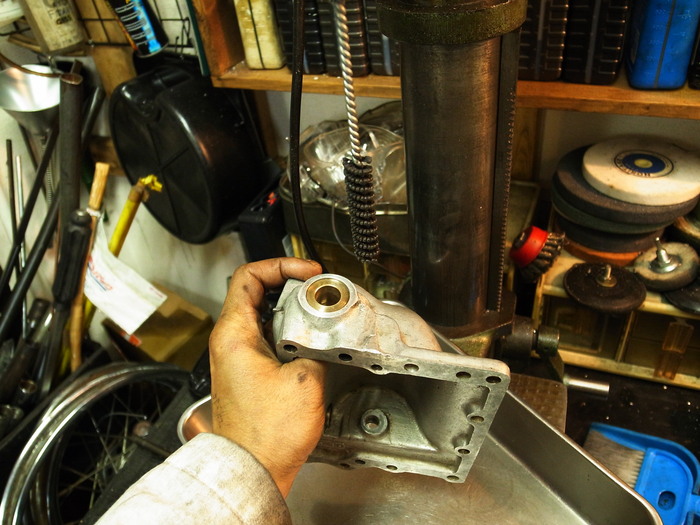

ガタが多かったシフターシャフトブッシュは交換。

1947FL1200 T/Mシフター_a0248662_18212.jpg

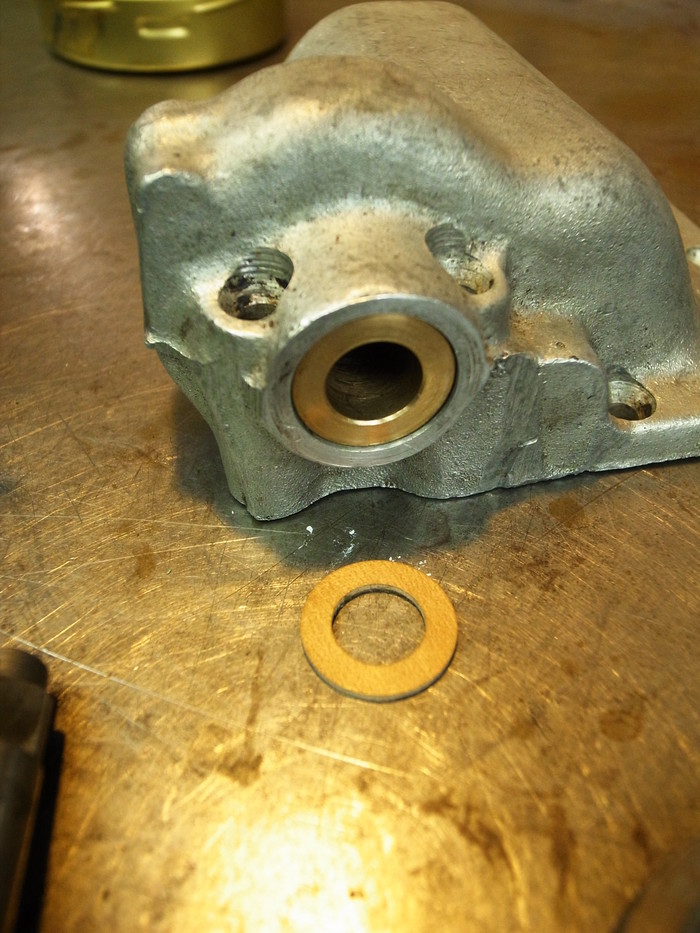

ここにはレザーワッシャーが入ります。
こいつが無くなっている(破綻している)ため、アームがケースを削ってしまっている場合があります。

1947FL1200 T/Mシフター_a0248662_183770.jpg

シフターフォーク、シフタードラムを組み、トップカバーを仮組みしてギアチェンジをして、ギアの入りっぷりをチェック。


1947FL1200 T/Mシフター_a0248662_19338.jpg

1947FL1200 T/Mシフター_a0248662_191574.jpg

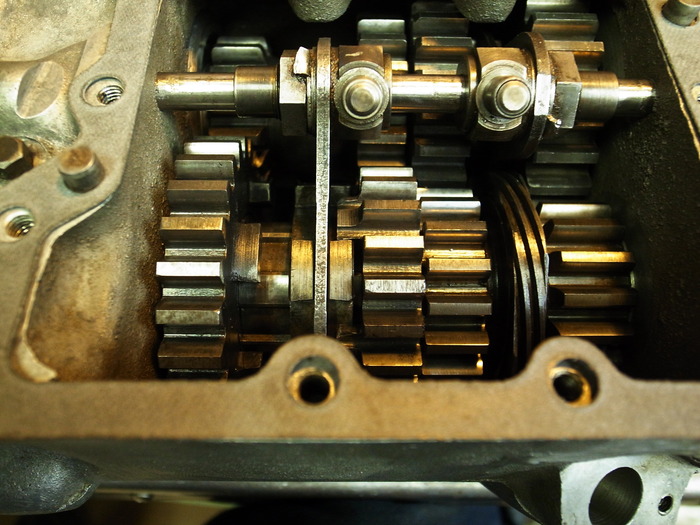

一速、二速の入りっぷりが悪い。

1947FL1200 T/Mシフター_a0248662_193141.jpg

シフターフォークのシム調整をして、1速・2速の入りっぷりを均等にするのですが、そもそもストローク量が足りない・・・。


1947FL1200 T/Mシフター_a0248662_194472.jpg

変態ナックル乗りのWサンのから良品ドラムを拝借しチェック。

1947FL1200 T/Mシフター_a0248662_195649.jpg
1947FL1200 T/Mシフター_a0248662_110596.jpg

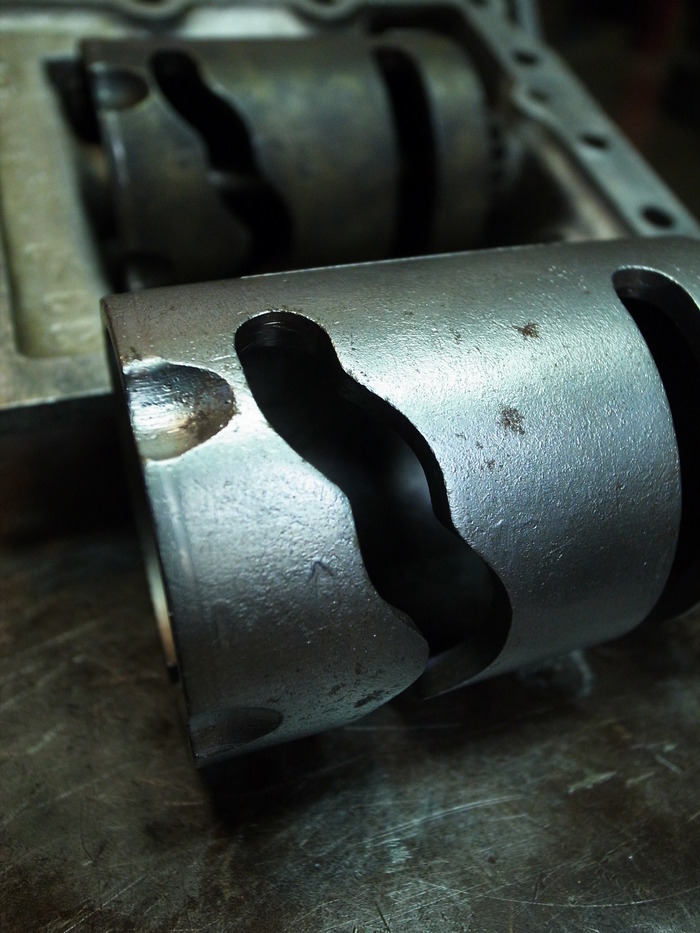

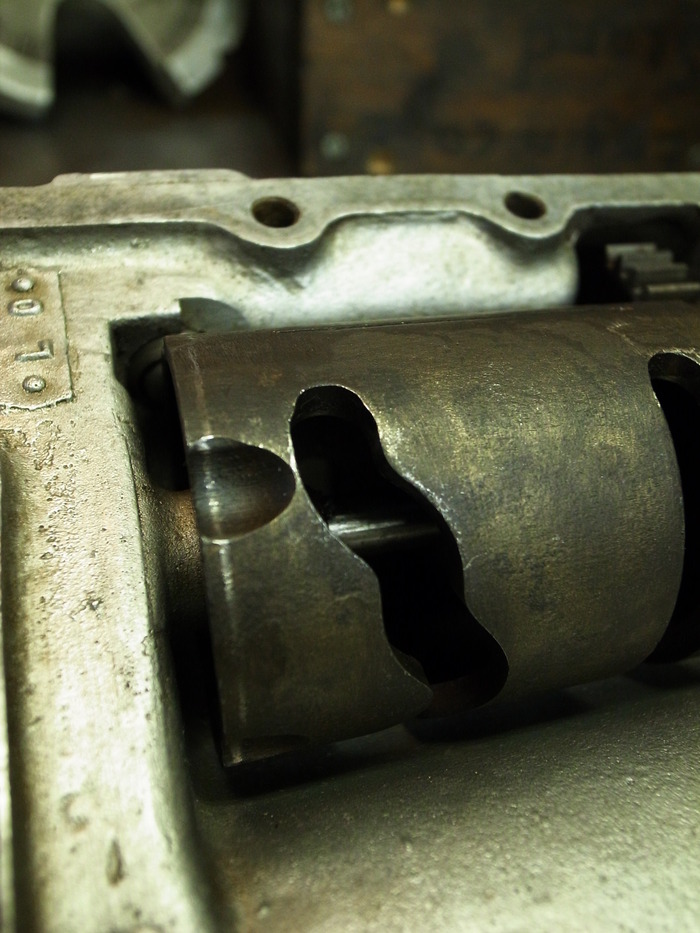

解りづらいですが、元々付いていたドラム(写真上)と良品ドラム(写真下)を見比べると元々付いていたドラムは一速時にフォークを押す山が減っています。

良品ドラムを付けチェック。

1947FL1200 T/Mシフター_a0248662_1142191.jpg

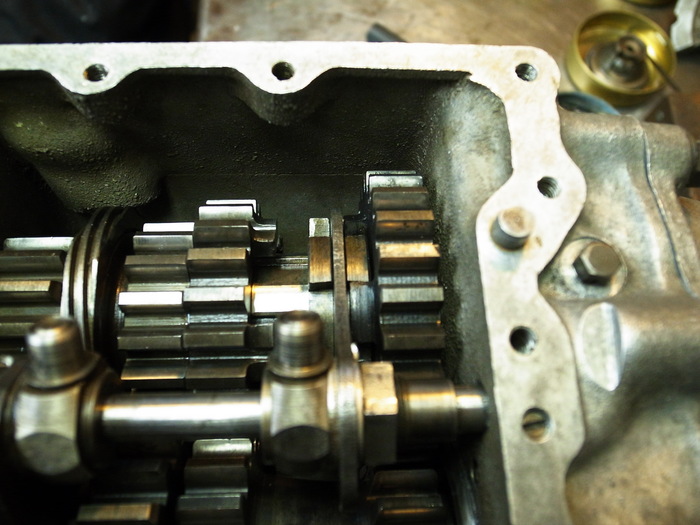

1速

1947FL1200 T/Mシフター_a0248662_1143393.jpg

2速

1947FL1200 T/Mシフター_a0248662_1145364.jpg

3速

1947FL1200 T/Mシフター_a0248662_1362262.jpg

4速


これでシフター周りはO.K。
この年式のシフタードラムはアフターパーツが出ないので、Wさんが在庫を持っていて良かったです・・・。







TRUMPH TR6

1947FL1200 T/Mシフター_a0248662_138578.jpg

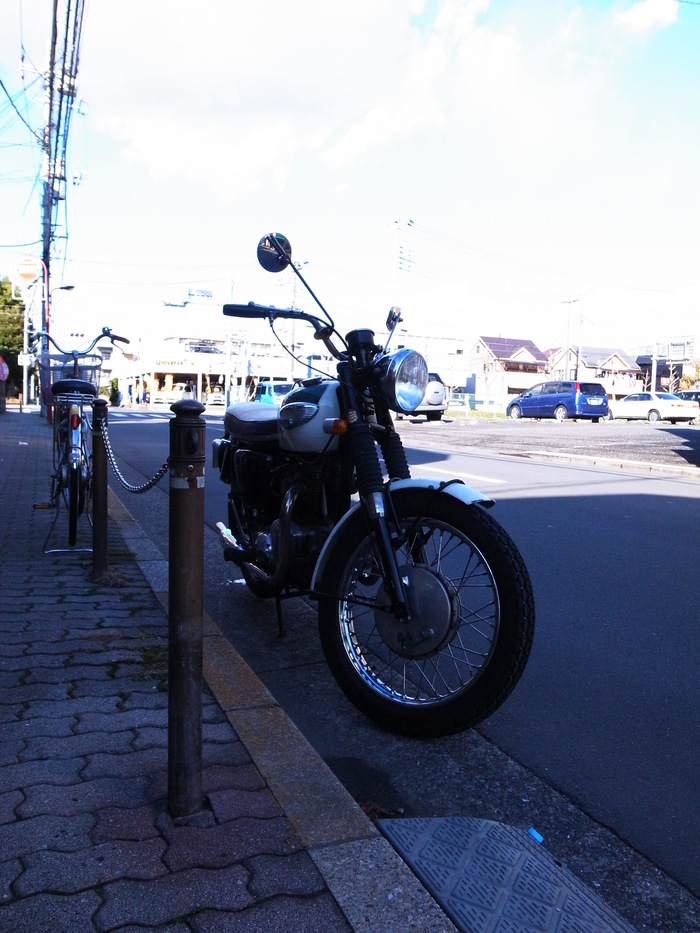

車検整備で預かっていたトライアンフの車検も無事終わり、調子見がてらダラダラと試乗。
まったく問題なしです。
