2015年 02月 03日

4SPEED T/M メインドライブギアブッシュ

ギアボックス持込でより深く勉強中のWさん。
今日はメインドライブギアブッシュ。

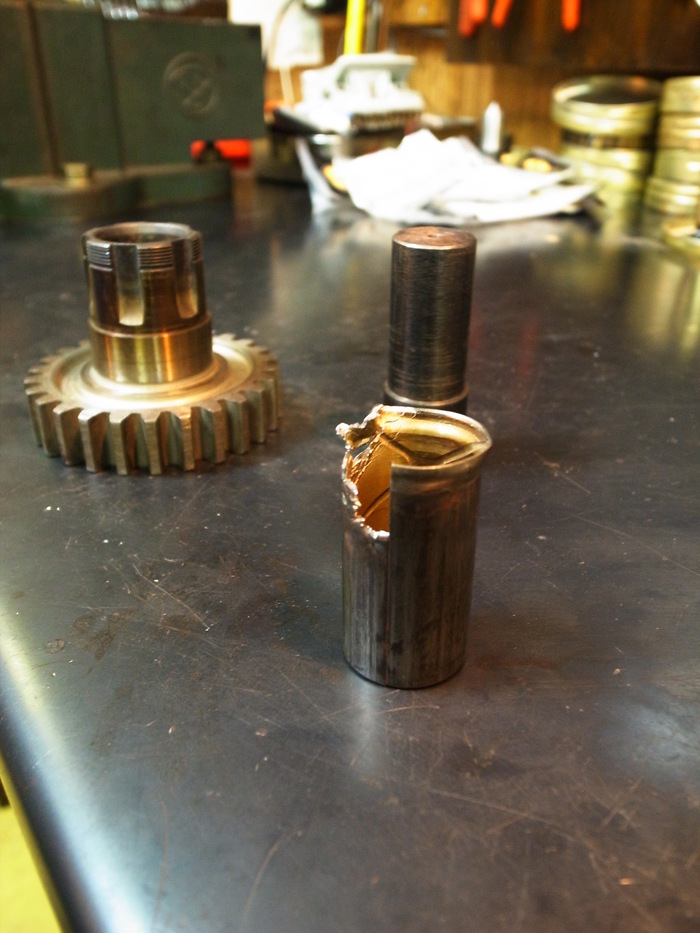

ガタガタだったブッシュを抜き取り。
固着してしまっていたので壊しつつ抜く。

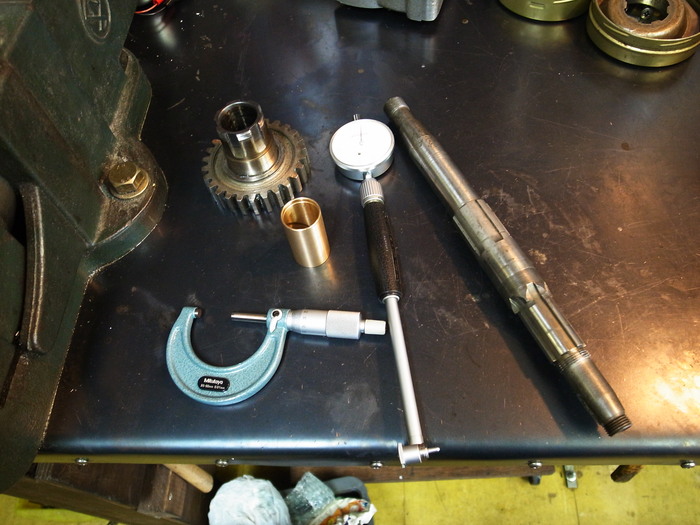

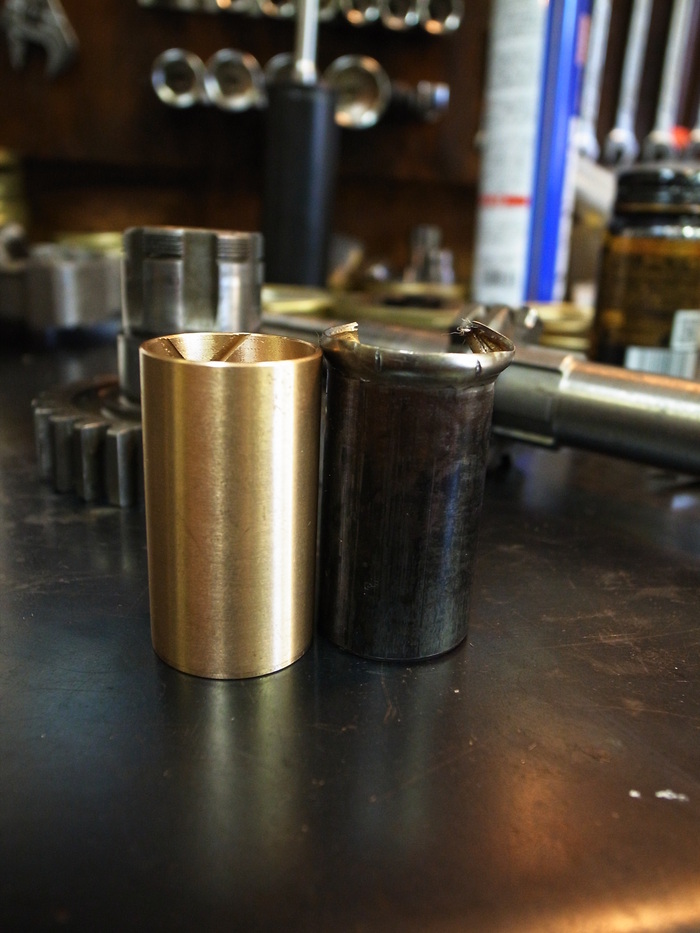

使うメインシャフト、ドライブギア、ニューブッシュ(JIMS製)を計測。

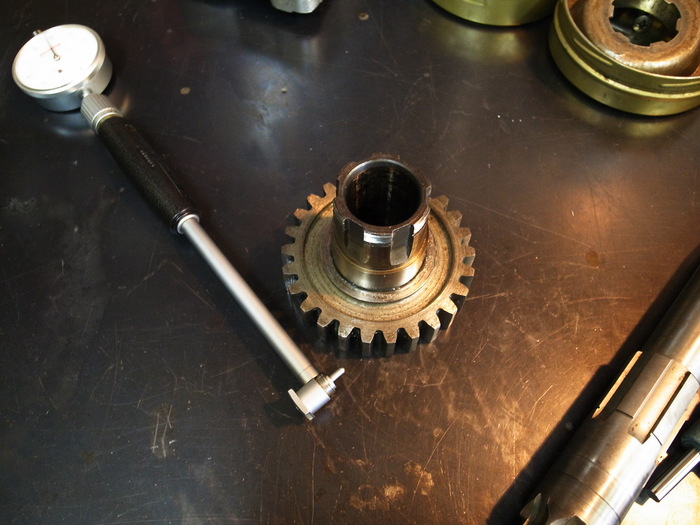

ギアブッシュホールは楕円、傷なく良好。ブッシュとのハメ代は0.06mmとキツメ。
ブッシュ内径は圧入前で、使うシャフト径より0.14mmも小さい。

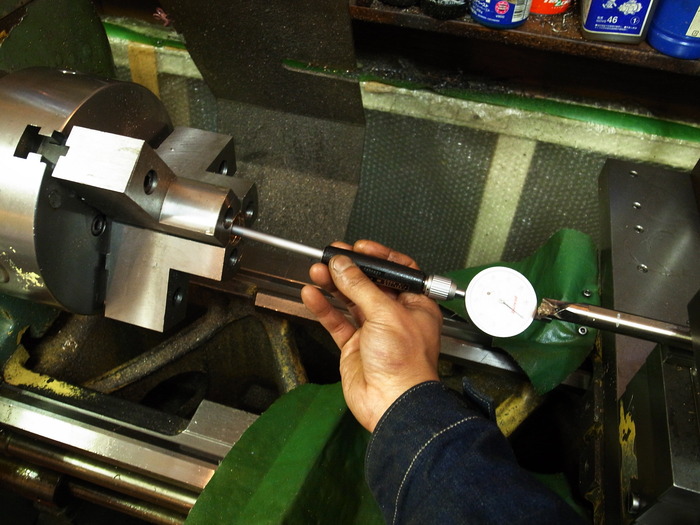

何時ものように専用生爪に銜え、内径拡大。
クリアランス+ハメ代分(圧入すると内径が縮む)を考慮して内径を計算し切削。

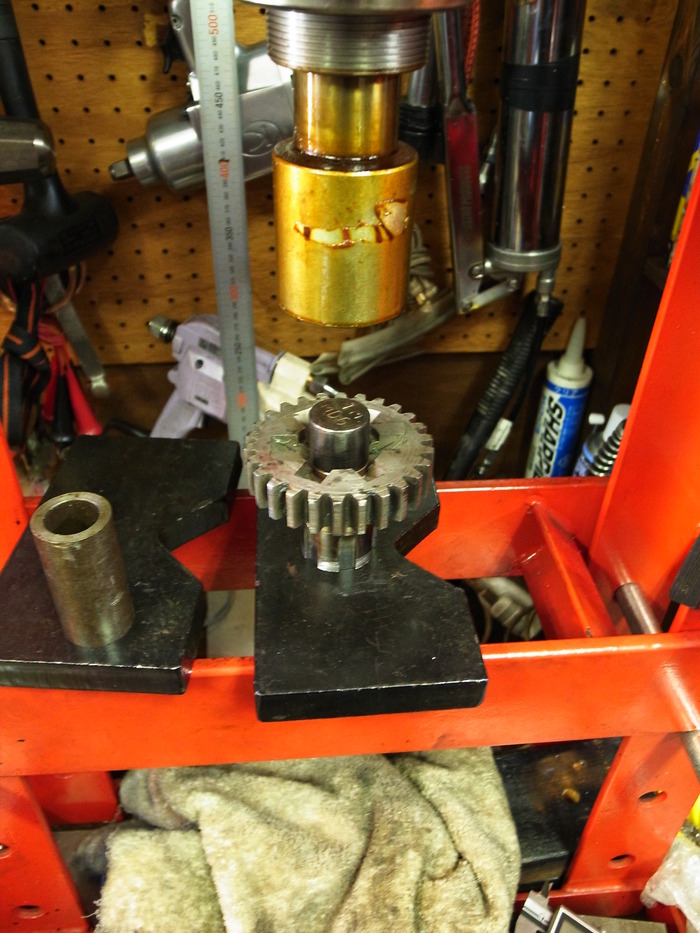

ブッシュ圧入。


メインドライブギアは64年以前のオイルシールが付かないものと、65年以降のオイルシールが付くものがあります。ブッシュもそれぞれ長さが違う。
基本りプロパーツは65年以降のシールが付くタイプのブッシュの長さになっています。


ブッシュの出っぷりを調整。
この出っぷりが足りないと、ドライブギアとメインシャフトのスプラインが干渉してしまう場合があります。

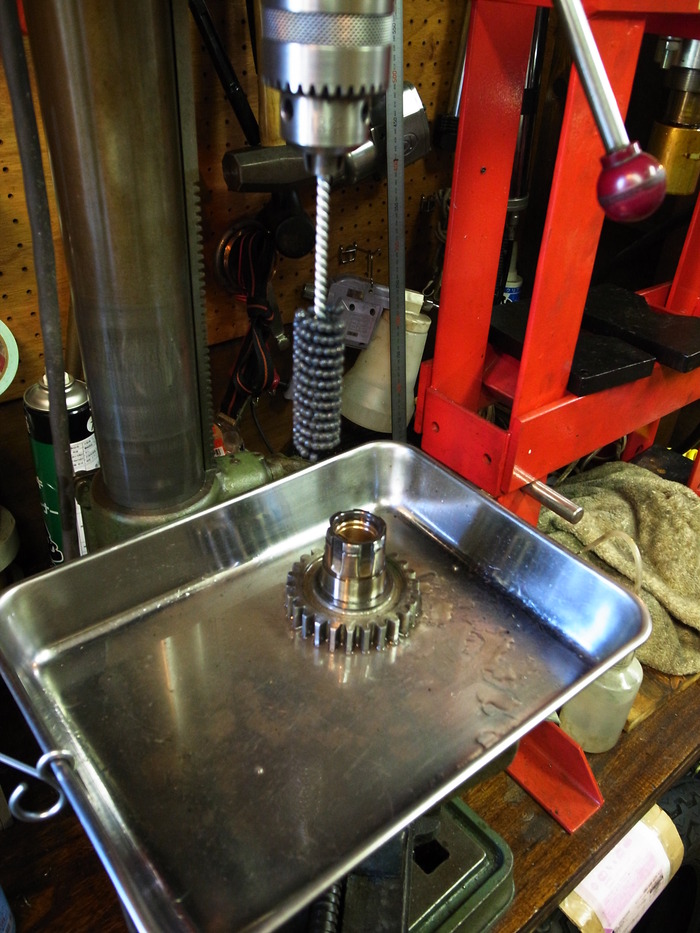

仕上げでホーニング。

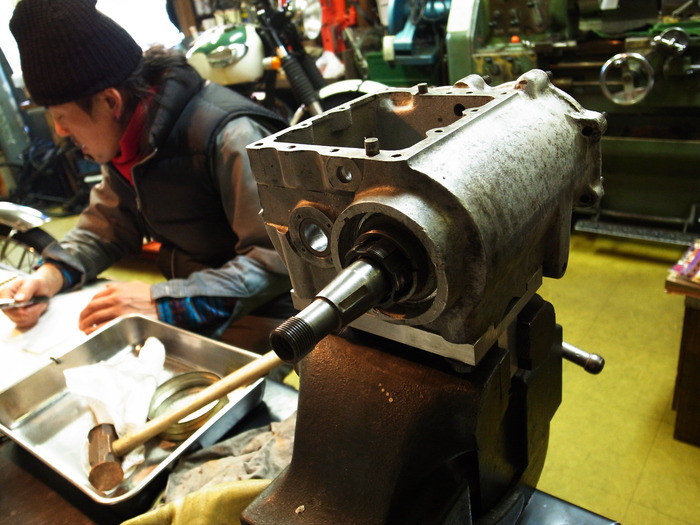

メインドライブギア、ニードルローラー、メインシャフト、キック側ボールベアリングを仮組みして、回りっぷりをチェック。
抵抗なくスルスル回ります。
私が撮影会をしている横では、今日の作業をノートにまとめるWさん。学校的です。
