1947FL1200 T/Mカウンターシャフト組み立て

今日はIさんのナックルヘッド、T/Mカウンターシャフト組み立てのお話。

1947FL1200 T/Mカウンターシャフト組み立て_a0248662_11047100.jpg

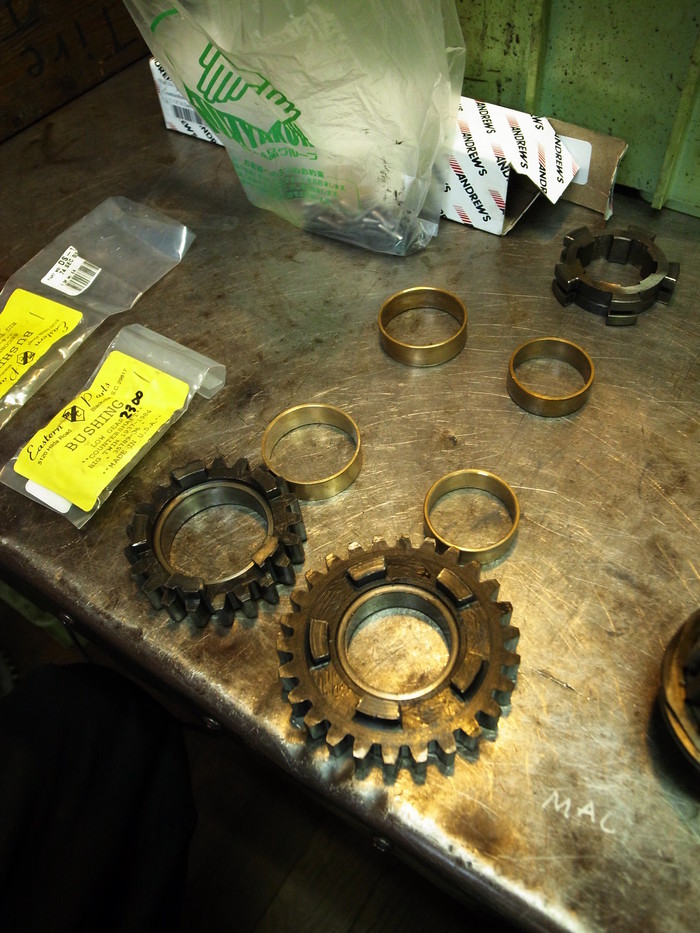

LOW、2NDギアのフローティングブッシュは、少々ガタがあったので交換。

1947FL1200 T/Mカウンターシャフト組み立て_a0248662_1105778.jpg

1947FL1200 T/Mカウンターシャフト組み立て_a0248662_1111047.jpg

カウンターシャフトはベアリング受け部分に虫食いがあったのでJIMSのものに交換。
しかしながらJIMSのシャフト径が太く、19.19mm
カウンターシャフトギアのベアリングレース部、内径が25.55mm
STDサイズローラーは0.125”(3.175mm)
これだとクリアランス0.01mmになってしまいます・・・。

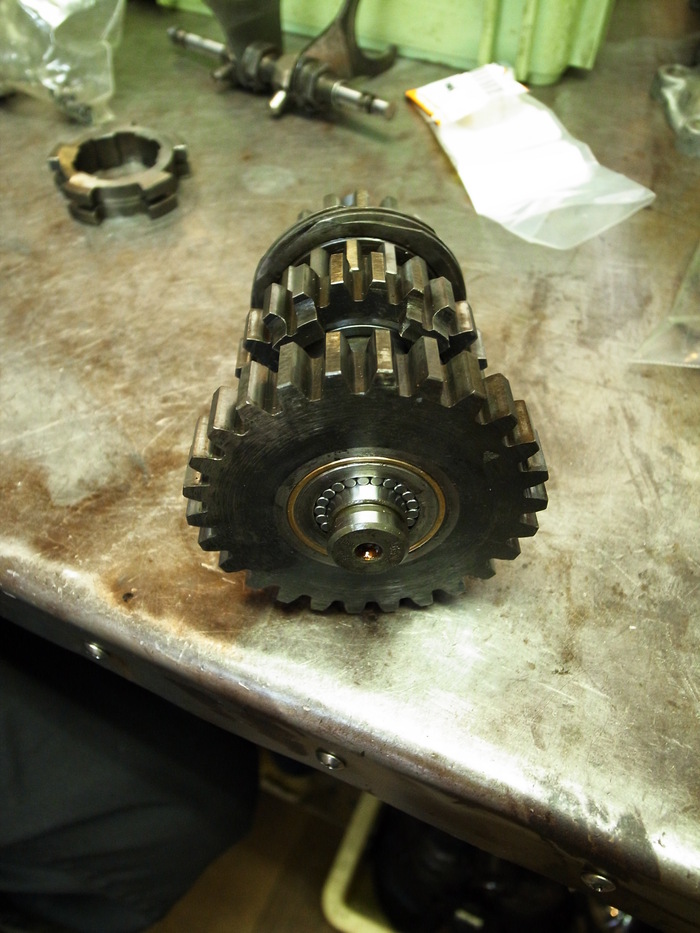

以前にSTDサイズをとってなぜか入っていたローラーサイズが3.160mmのものがあったので、こいつを使い、クリアランス0.03mmに。
メーカーの間違いで使い物にならなかったサイズのローラーが使えました。

ちなみに、JIMS製の新品カウンターシャフトギアのベアリングレース部を計測すると、内径25.57mm。
これで考えると、JIMS製カウンターシャフト19.19mm、STDローラー3.175mmでクリアランス0.03mmの計算。つまりJIMS製セットで使うのが良いってことか。


1947FL1200 T/Mカウンターシャフト組み立て_a0248662_1112558.jpg
1947FL1200 T/Mカウンターシャフト組み立て_a0248662_1113424.jpg

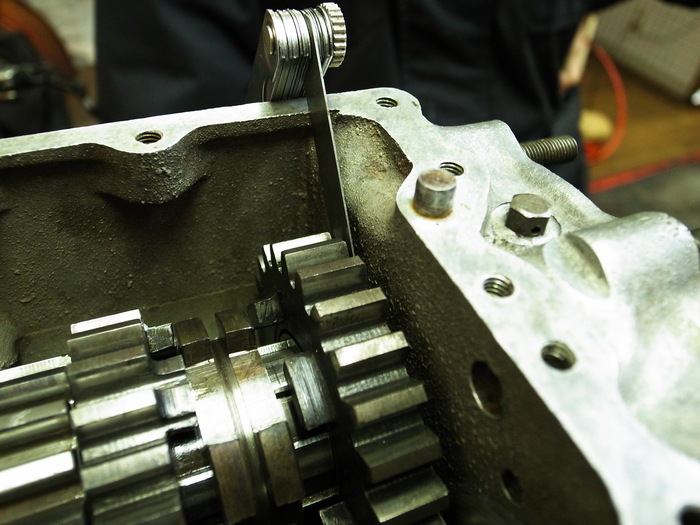

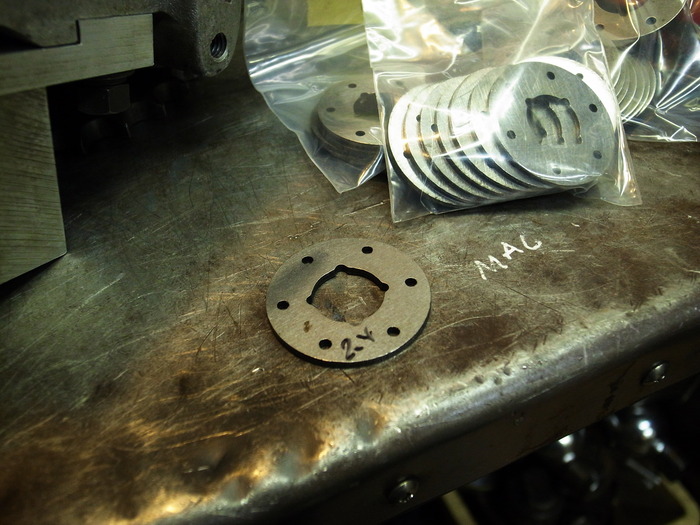

仮組みしてスラスト量をシム調整。


1947FL1200 T/Mカウンターシャフト組み立て_a0248662_112495.jpg

1947FL1200 T/Mカウンターシャフト組み立て_a0248662_1124612.jpg

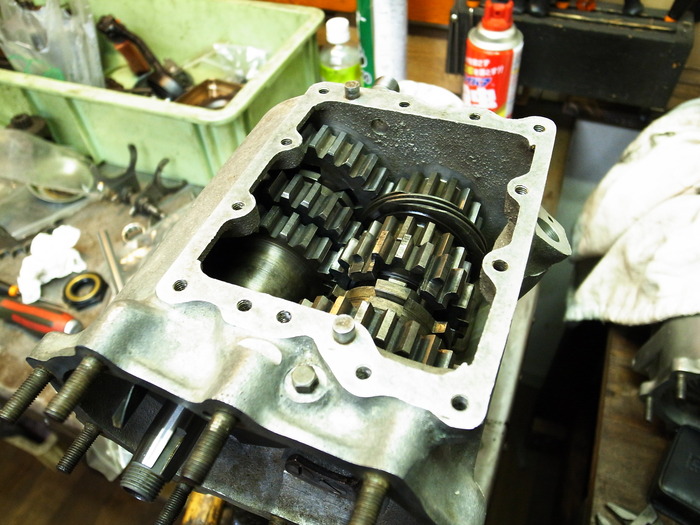

真っ直ぐ入れるのが難しいメインベアリングシールは作った圧入冶具を使い圧入し、ギア周りの組み立て終わり。次はシフター、キック周り。
